Tlačná pružina D-100A Pružinová ocel Ø 0,63 x 6,3 x 54 mm

Cenová stupnice - Tlačná pružina D-100A

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

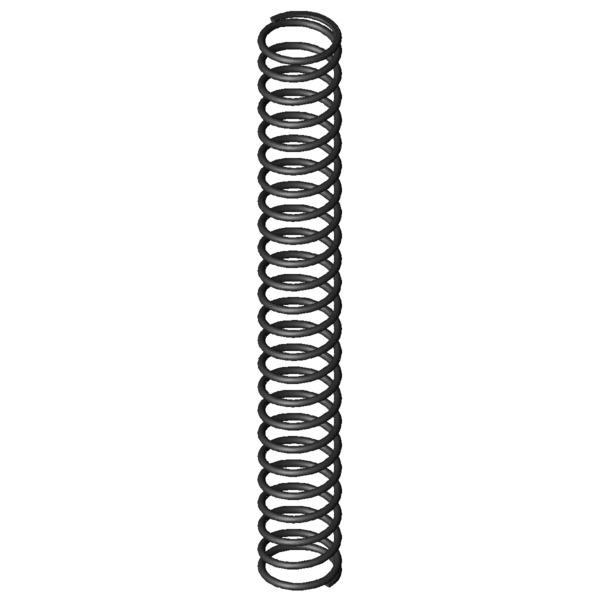

Obrázek produktu Tlačná pružina D-100A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-100A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	6,3	mm	Střední průměr vinutí
De	6,93	mm	Vnější průměr vinutí
Dd	5,2	mm	Největší průměr trnu
Dh	7,5	mm	Nejmenší průměr dutinky
L0	54	mm	Délka nenapnuté pružiny
Lk	44,99	mm	Vzpěrná délka
Fn	9,99	N	Maximální síla při statickém zatížení
Ln	18,98	mm	Nejmenší délka při statickém zatížení
sn	35,02	mm	Největší dráha pružiny při statickém zatížení
Fndyn	9,485	N	Maximální síla při dynamickém zatížení
Lndyn	20,75	mm	Nejmenší délka při dynamickém zatížení
shdyn	20,44	mm	Největší dráha pružiny při dynamickém zatížení
S	2,372	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	22,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,285	N/mm	Tuhost pružiny
Gew	1,1948	g	Hmotnost výrobku
Fntol	0,79	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,78	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	2,24	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-100A Pružinová ocel Ø 0,63 x 6,3 x 54 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-100A Pružinová ocel Ø 0,63 x 6,3 x 54 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-100A Pružinová ocel Ø 0,63 x 6,3 x 54 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-100A Pružinová ocel Ø 0,63 x 6,3 x 54 mm

síla-dráha-výpočet Tlačná pružina D-100A

Formulář dotazu Tlačná pružina D-100A Pružinová ocel Ø 0,63 x 6,3 x 54 mm

Formulář dotazu Tlačná pružina D-100A

Podobné tlačné pružiny pro Tlačná pružina D-100A Pružinová ocel Ø 0,63 x 6,3 x 54 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-100A	EN 10270-1	0,63	6,93	54	9,99	18,98	35,02	22,5	0,285	88,6 \| 100,0 \| 83,6 \| 82,2
VD-100	1.4310	0,63	6,93	54	11,374	15,83	38,17	18,5	0,298	95,2 \| 100,0 \| 92,9 \| 85,9
VD-100A	1.4310	0,63	6,93	54	8,58	18,98	35,02	22,5	0,245	83,0 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-068A	6,8	65	0,113	EN 10270-1	5,539	16,05	48,95	59,8 \| 86,9 \| 59,9 \| 32,6
D-063Q	7,6	55	0,132	EN 10270-1	5,868	10,47	44,53	64,2 \| 89,6 \| 65,0 \| 46,2
D-067A	6,8	44	0,138	EN 10270-1	4,215	13,38	30,62	63,5 \| 86,3 \| 64,8 \| 48,3
D-068	6,8	65	0,138	EN 10270-1	7,105	13,38	51,62	68,2 \| 86,9 \| 69,5 \| 39,7
D-068A-05	6,5	51,8	0,159	EN 10270-1	6,155	13,17	38,63	73,9 \| 89,7 \| 76,1 \| 55,9
D-094A	8,63	55	0,169	EN 10270-1	6,455	16,9	38,1	76,8 \| 92,8 \| 74,3 \| 48,8
D-067	6,8	44	0,204	EN 10270-1	7,056	9,36	34,64	72,4 \| 86,3 \| 72,0 \| 58,7
D-094	8,63	55	0,251	EN 10270-1	10,826	11,83	43,17	83,4 \| 92,8 \| 85,1 \| 72,3
D-100A	6,93	54	0,285	EN 10270-1	9,99	18,98	35,02	88,6 \| 100,0 \| 83,6 \| 82,2
D-095E	7,9	49	0,334	EN 10270-1	12,531	11,5	37,5	82,4 \| 88,1 \| 83,2 \| 75,8
D-100	6,93	54	0,347	EN 10270-1	13,243	15,83	38,17	88,6 \| 100,0 \| 83,6 \| 82,2
D-100A-04	6,4	63	0,371	EN 10270-1	16,472	18,64	44,36	79,8 \| 92,7 \| 69,8 \| 76,8
D-115M	7,5	56,8	0,502	EN 10270-1	21,043	14,87	41,93	71,6 \| 92,5 \| 65,5 \| 56,8
D-115H-03	8	48	0,503	EN 10270-1	17,881	12,45	35,55	83,6 \| 92,1 \| 71,0 \| 87,6
D-100A-03	6,4	51	0,539	EN 10270-1	20,357	13,23	37,77	80,7 \| 95,6 \| 82,0 \| 64,4
D-132A-01	7,1	65	0,566	EN 10270-1	19,938	29,76	35,24	75,7 \| 86,5 \| 79,4 \| 61,3
D-132A	7,1	48	0,742	EN 10270-1	18,487	23,07	24,93	67,9 \| 88,4 \| 68,5 \| 46,8
D-132	7,1	48	0,902	EN 10270-1	25,928	19,26	28,74	63,4 \| 88,4 \| 63,2 \| 38,5
D-132E	6,4	59	0,932	EN 10270-1	31,179	25,54	33,46	60,6 \| 87,5 \| 63,8 \| 37,2
D-143M	8	57	0,958	EN 10270-1	32,808	22,74	34,26	59,2 \| 83,8 \| 64,1 \| 29,8
D-143T	7,3	57,3	1,378	EN 10270-1	49,509	21,38	35,92	57,3 \| 86,4 \| 60,4 \| 20,7
D-166M	8	51,1	1,8	EN 10270-1	53,529	21,36	29,74	50,7 \| 81,4 \| 51,3 \| 19,3
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	45,1 \| 79,5 \| 39,9 \| 15,8
D-180-05	8,3	51	1,998	EN 10270-1	46,328	27,81	23,19	59,1 \| 86,4 \| 58,4 \| 32,6

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-100A

Země původu: DE, German; Tlačná pružina D-100A
