Tlačná pružina D-132E Pružinová ocel Ø 0,8 x 5,6 x 59 mm

Cenová stupnice - Tlačná pružina D-132E

Množství Jedn. cena [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Tlačná pružina Nakoupit

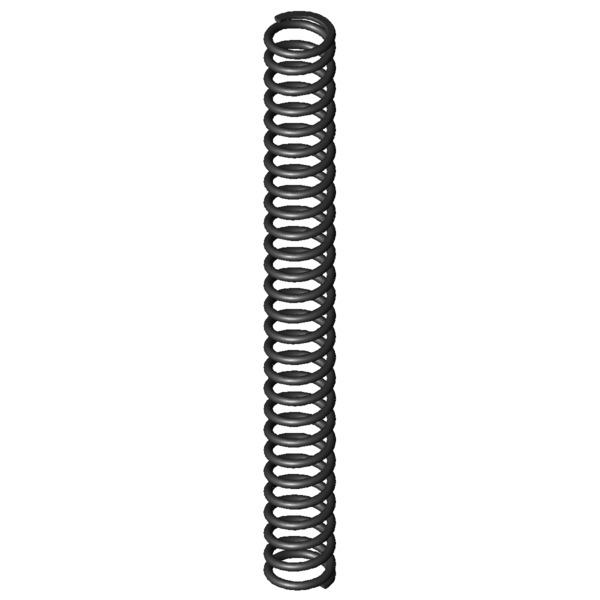

Obrázek produktu Tlačná pružina D-132E
Obrázek produktu Tlačná pružina D-132E
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-132E

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,8 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 5,6 mm Střední průměr vinutí
De 6,4 mm Vnější průměr vinutí
Dd 4,4 mm Největší průměr trnu
Dh 6,9 mm Nejmenší průměr dutinky
L0 59 mm Délka nenapnuté pružiny
Lk 52,74 mm Vzpěrná délka
Fn 31,179 N Maximální síla při statickém zatížení
Ln 25,54 mm Nejmenší délka při statickém zatížení
sn 33,46 mm Největší dráha pružiny při statickém zatížení
Fndyn 29,529 N Maximální síla při dynamickém zatížení
Lndyn 27,31 mm Nejmenší délka při dynamickém zatížení
shdyn 14,11 mm Největší dráha pružiny při dynamickém zatížení
S 2,282 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 25,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,932 N/mm Tuhost pružiny
Gew 1,9223 g Hmotnost výrobku
Fntol 1,97 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 1,95 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,2 mm (+/-) Tolerance průměru vinutí
L0tol 1,62 mm (+/-) Tolerance délky nenapnuté pružiny
PG D - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-132E Pružinová ocel Ø 0,8 x 5,6 x 59 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-132E Pružinová ocel Ø 0,8 x 5,6 x 59 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-132E Pružinová ocel Ø 0,8 x 5,6 x 59 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-132E Pružinová ocel Ø 0,8 x 5,6 x 59 mm

síla-dráha-výpočet Tlačná pružina D-132E

Formulář dotazu Tlačná pružina D-132E Pružinová ocel Ø 0,8 x 5,6 x 59 mm

Formulář dotazu Tlačná pružina D-132E

Podobné tlačné pružiny pro Tlačná pružina D-132E Pružinová ocel Ø 0,8 x 5,6 x 59 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-132E EN 10270-1 0,8 6,4 59 31,179 25,54 33,46 25,5 0,932 100,0 | 100,0 | 100,0 | 100,0
VD-132E 1.4310 0,8 6,4 59 26,779 25,54 33,46 25,5 0,8 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-100B 6,03 45 0,314 EN 10270-1 5,946 26,04 18,96 51,5 | 83,1 | 37,9 | 33,7
D-100 6,93 54 0,347 EN 10270-1 13,243 15,83 38,17 63,3 | 87,5 | 65,1 | 37,2
D-100A-04 6,4 63 0,371 EN 10270-1 16,472 18,64 44,36 64,9 | 90,8 | 64,1 | 39,8
D-090M 6 46,5 0,372 EN 10270-1 12,917 11,73 34,77 63,0 | 80,4 | 68,8 | 39,9
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 64,1 | 87,1 | 64,3 | 40,9
D-090V 5,7 62 0,424 EN 10270-1 18,535 18,24 43,76 66,6 | 86,4 | 68,0 | 45,5
D-115M 7,5 56,8 0,502 EN 10270-1 21,043 14,87 41,93 72,4 | 89,7 | 73,6 | 53,9
D-100A-03 6,4 51 0,539 EN 10270-1 20,357 13,23 37,77 74,4 | 88,4 | 76,9 | 57,8
D-132A-01 7,1 65 0,566 EN 10270-1 19,938 29,76 35,24 77,9 | 93,6 | 79,4 | 60,7
D-127E-06 8 60,8 0,604 EN 10270-1 24,85 19,68 41,12 79,2 | 92,3 | 80,5 | 64,9
D-117 5,7 48 0,612 EN 10270-1 12,38 27,75 20,25 67,2 | 86,0 | 50,1 | 65,6
D-100A-02 6,4 41 0,619 EN 10270-1 18,14 11,69 29,31 74,0 | 82,7 | 72,9 | 66,4
D-132A 7,1 48 0,742 EN 10270-1 18,487 23,07 24,93 79,0 | 90,5 | 66,9 | 79,6
D-132 7,1 48 0,902 EN 10270-1 25,928 19,26 28,74 90,6 | 90,5 | 84,5 | 96,8
D-132E 6,4 59 0,932 EN 10270-1 31,179 25,54 33,46 100,0 | 100,0 | 100,0 | 100,0
D-143M 8 57 0,958 EN 10270-1 32,808 22,74 34,26 94,1 | 88,5 | 96,3 | 97,3
D-132D 6,4 43 1,284 EN 10270-1 30,866 18,97 24,03 83,0 | 91,0 | 85,4 | 72,5
D-143T 7,3 57,3 1,378 EN 10270-1 49,509 21,38 35,92 79,0 | 91,2 | 78,1 | 67,6
D-173K 6,3 61 2,401 EN 10270-1 63,505 34,55 26,45 64,9 | 91,7 | 64,1 | 38,8
D-173CJ 6,7 50,6 2,974 EN 10270-1 76,717 24,8 25,8 59,1 | 87,1 | 58,9 | 31,3
D-173J 6,3 41 3,338 EN 10270-1 52,027 25,41 15,59 54,6 | 82,6 | 53,3 | 27,9
D-200E 8,05 57 3,516 EN 10270-1 78,447 34,69 22,31 78,1 | 90,8 | 79,8 | 63,7
D-205A 7,55 51,5 4,421 EN 10270-1 75,114 34,51 16,99 85,9 | 92,0 | 85,6 | 80,1
D-205 7,55 51,5 5,377 EN 10270-1 121,951 28,82 22,68 89,8 | 92,0 | 79,9 | 97,4
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-132E

Země původu: DE, German; Tlačná pružina D-132E
