Tlačná pružina D-117 Pružinová ocel Ø 0,7 x 5 x 48 mm

Cenová stupnice - Tlačná pružina D-117

Množství	Jedn. cena [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Tlačná pružina Nakoupit

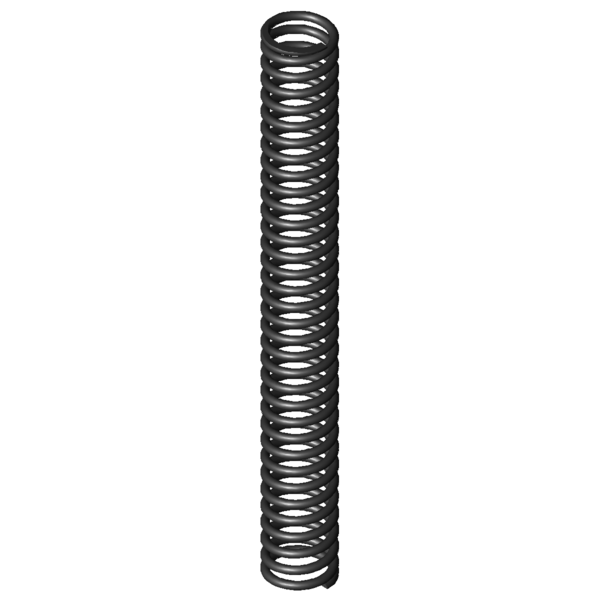

Obrázek produktu Tlačná pružina D-117

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-117

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	5	mm	Střední průměr vinutí
De	5,7	mm	Vnější průměr vinutí
Dd	3,9	mm	Největší průměr trnu
Dh	6,2	mm	Nejmenší průměr dutinky
L0	48	mm	Délka nenapnuté pružiny
Lk	41,77	mm	Vzpěrná délka
Fn	12,38	N	Maximální síla při statickém zatížení
Ln	27,75	mm	Nejmenší délka při statickém zatížení
sn	20,25	mm	Největší dráha pružiny při statickém zatížení
Fndyn	11,172	N	Maximální síla při dynamickém zatížení
Lndyn	29,73	mm	Nejmenší délka při dynamickém zatížení
shdyn	18,13	mm	Největší dráha pružiny při dynamickém zatížení
S	1,478	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	32	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,612	N/mm	Tuhost pružiny
Gew	1,6247	g	Hmotnost výrobku
Fntol	1,33	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,31	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	1,87	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-117 Pružinová ocel Ø 0,7 x 5 x 48 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-117 Pružinová ocel Ø 0,7 x 5 x 48 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-117 Pružinová ocel Ø 0,7 x 5 x 48 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-117 Pružinová ocel Ø 0,7 x 5 x 48 mm

síla-dráha-výpočet Tlačná pružina D-117

Formulář dotazu Tlačná pružina D-117 Pružinová ocel Ø 0,7 x 5 x 48 mm

Formulář dotazu Tlačná pružina D-117

Podobné tlačné pružiny pro Tlačná pružina D-117 Pružinová ocel Ø 0,7 x 5 x 48 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117	EN 10270-1	0,7	5,7	48	12,38	27,75	20,25	32	0,612	100,0 \| 100,0 \| 100,0 \| 100,0
VD-117	1.4310	0,7	5,7	48	10,633	27,75	20,25	32	0,525	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-068A-05	6,5	51,8	0,159	EN 10270-1	6,155	13,17	38,63	53,7 \| 83,9 \| 51,1 \| 26,1
D-067	6,8	44	0,204	EN 10270-1	7,056	9,36	34,64	57,8 \| 82,3 \| 57,7 \| 33,3
D-074A	5,5	44,5	0,226	EN 10270-1	6,664	15,06	29,44	61,7 \| 86,9 \| 61,3 \| 37,0
D-074	5,5	44,5	0,275	EN 10270-1	8,794	12,56	31,94	66,4 \| 86,9 \| 67,2 \| 45,0
D-100A	6,93	54	0,285	EN 10270-1	9,99	18,98	35,02	67,7 \| 87,0 \| 69,3 \| 46,7
D-100B	6,03	45	0,314	EN 10270-1	5,946	26,04	18,96	71,6 \| 92,8 \| 70,8 \| 51,3
D-100	6,93	54	0,347	EN 10270-1	13,243	15,83	38,17	72,4 \| 87,0 \| 73,3 \| 56,8
D-068A-16	6	33	0,364	EN 10270-1	9,211	7,73	25,27	71,8 \| 78,4 \| 77,3 \| 59,6
D-090M	6	46,5	0,372	EN 10270-1	12,917	11,73	34,77	76,0 \| 90,1 \| 77,0 \| 60,8
D-075F	5	37	0,378	EN 10270-1	9,329	12,3	24,7	73,1 \| 78,7 \| 78,7 \| 61,8
D-090V	5,7	62	0,424	EN 10270-1	18,535	18,24	43,76	71,2 \| 87,7 \| 56,5 \| 69,3
D-090M-02	5	39	0,492	EN 10270-1	11,677	15,27	23,73	84,3 \| 82,5 \| 89,8 \| 80,5
D-100A-03	6,4	51	0,539	EN 10270-1	20,357	13,23	37,77	78,8 \| 91,1 \| 57,2 \| 88,2
D-105A	5,63	38,5	0,571	EN 10270-1	11,588	18,19	20,31	93,2 \| 89,7 \| 96,7 \| 93,3
D-117	5,7	48	0,612	EN 10270-1	12,38	27,75	20,25	100,0 \| 100,0 \| 100,0 \| 100,0
D-100A-02	6,4	41	0,619	EN 10270-1	18,14	11,69	29,31	85,2 \| 88,2 \| 68,7 \| 98,8
D-105	5,63	38,5	0,694	EN 10270-1	16,182	15,18	23,32	86,5 \| 89,7 \| 81,7 \| 88,1
D-132A	7,1	48	0,742	EN 10270-1	18,487	23,07	24,93	81,9 \| 89,3 \| 74,1 \| 82,4
D-132	7,1	48	0,902	EN 10270-1	25,928	19,26	28,74	72,0 \| 89,3 \| 59,1 \| 67,8
D-132E	6,4	59	0,932	EN 10270-1	31,179	25,54	33,46	67,2 \| 86,0 \| 50,1 \| 65,6
D-132D	6,4	43	1,284	EN 10270-1	30,866	18,97	24,03	66,2 \| 88,7 \| 62,2 \| 47,6
D-137A	5,8	36	1,484	EN 10270-1	20,097	22,45	13,55	64,1 \| 86,9 \| 64,3 \| 41,2
D-137	5,8	36	1,804	EN 10270-1	31,132	18,75	17,25	61,1 \| 86,9 \| 62,5 \| 33,9
D-173CJ	6,7	50,6	2,974	EN 10270-1	76,717	24,8	25,8	50,4 \| 83,3 \| 47,3 \| 20,6
D-173J	6,3	41	3,338	EN 10270-1	52,027	25,41	15,59	50,2 \| 82,0 \| 50,4 \| 18,3
D-178A	6	34,5	3,622	EN 10270-1	25,016	27,59	6,91	45,9 \| 79,0 \| 41,8 \| 16,9
D-173H	6,3	37	3,91	EN 10270-1	58,703	21,99	15,01	47,5 \| 79,2 \| 47,6 \| 15,6
D-177A	6	34	4,179	EN 10270-1	41,037	24,18	9,82	44,2 \| 78,6 \| 39,3 \| 14,6
D-178	6	34	4,405	EN 10270-1	48,267	23,04	10,96	44,1 \| 78,6 \| 39,9 \| 13,9
D-180D-05	6,5	40,9	5,12	EN 10270-1	79,769	25,32	15,58	45,7 \| 78,8 \| 46,2 \| 11,9

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-117

Země původu: DE, German; Tlačná pružina D-117
