Tlačná pružina D-100B Pružinová ocel Ø 0,63 x 5,4 x 45 mm

Cenová stupnice - Tlačná pružina D-100B

Množství Jedn. cena [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Tlačná pružina Nakoupit

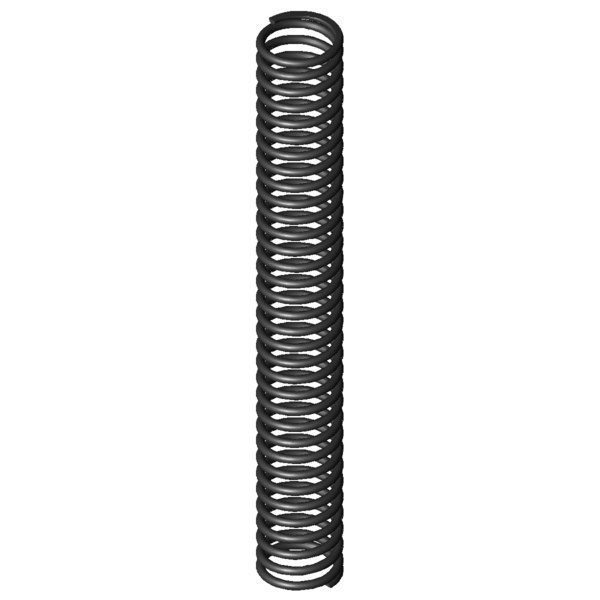

Obrázek produktu Tlačná pružina D-100B
Obrázek produktu Tlačná pružina D-100B
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-100B

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,63 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 5,4 mm Střední průměr vinutí
De 6,03 mm Vnější průměr vinutí
Dd 4,3 mm Největší průměr trnu
Dh 6,5 mm Nejmenší průměr dutinky
L0 45 mm Délka nenapnuté pružiny
Lk 37 mm Vzpěrná délka
Fn 5,946 N Maximální síla při statickém zatížení
Ln 26,04 mm Nejmenší délka při statickém zatížení
sn 18,96 mm Největší dráha pružiny při statickém zatížení
Fndyn 5,271 N Maximální síla při dynamickém zatížení
Lndyn 28,19 mm Nejmenší délka při dynamickém zatížení
shdyn 16,81 mm Největší dráha pružiny při dynamickém zatížení
S 1,365 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 32,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,314 N/mm Tuhost pružiny
Gew 1,4422 g Hmotnost výrobku
Fntol 0,83 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 0,81 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,25 mm (+/-) Tolerance průměru vinutí
L0tol 2,32 mm (+/-) Tolerance délky nenapnuté pružiny
PG C - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-100B Pružinová ocel Ø 0,63 x 5,4 x 45 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-100B Pružinová ocel Ø 0,63 x 5,4 x 45 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-100B Pružinová ocel Ø 0,63 x 5,4 x 45 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-100B Pružinová ocel Ø 0,63 x 5,4 x 45 mm

síla-dráha-výpočet Tlačná pružina D-100B

Formulář dotazu Tlačná pružina D-100B Pružinová ocel Ø 0,63 x 5,4 x 45 mm

Formulář dotazu Tlačná pružina D-100B

Podobné tlačné pružiny pro Tlačná pružina D-100B Pružinová ocel Ø 0,63 x 5,4 x 45 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-100B EN 10270-1 0,63 6,03 45 5,946 26,04 18,96 32,5 0,314 100,0 | 100,0 | 100,0 | 100,0
VD-100B 1.4310 0,63 6,03 45 5,107 26,04 18,96 32,5 0,269 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-067A 6,8 44 0,138 EN 10270-1 4,215 13,38 30,62 66,3 | 88,6 | 66,4 | 43,9
D-068A-05 6,5 51,8 0,159 EN 10270-1 6,155 13,17 38,63 70,0 | 86,3 | 72,8 | 50,8
D-067 6,8 44 0,204 EN 10270-1 7,056 9,36 34,64 74,4 | 88,6 | 69,5 | 65,0
D-074A 5,5 44,5 0,226 EN 10270-1 6,664 15,06 29,44 79,6 | 89,8 | 76,8 | 72,2
D-074 5,5 44,5 0,275 EN 10270-1 8,794 12,56 31,94 80,4 | 89,8 | 63,5 | 87,8
D-100B 6,03 45 0,314 EN 10270-1 5,946 26,04 18,96 100,0 | 100,0 | 100,0 | 100,0
D-068A-16 6 33 0,364 EN 10270-1 9,211 7,73 25,27 80,0 | 84,1 | 69,8 | 86,0
D-090M 6 46,5 0,372 EN 10270-1 12,917 11,73 34,77 76,4 | 94,5 | 50,3 | 84,4
D-100A-03 6,4 51 0,539 EN 10270-1 20,357 13,23 37,77 64,0 | 94,2 | 39,7 | 58,2
D-105A 5,63 38,5 0,571 EN 10270-1 11,588 18,19 20,31 73,4 | 93,0 | 72,3 | 55,0
D-117 5,7 48 0,612 EN 10270-1 12,38 27,75 20,25 71,6 | 92,8 | 70,8 | 51,3
D-100A-02 6,4 41 0,619 EN 10270-1 18,14 11,69 29,31 64,8 | 95,1 | 48,7 | 50,7
D-105 5,63 38,5 0,694 EN 10270-1 16,182 15,18 23,32 65,7 | 93,0 | 59,0 | 45,2
D-132A 7,1 48 0,742 EN 10270-1 18,487 23,07 24,93 60,7 | 85,8 | 54,1 | 42,3
D-132 7,1 48 0,902 EN 10270-1 25,928 19,26 28,74 55,0 | 85,8 | 44,5 | 34,8
D-132D 6,4 43 1,284 EN 10270-1 30,866 18,97 24,03 54,3 | 89,5 | 49,1 | 24,4
D-137A 5,8 36 1,484 EN 10270-1 20,097 22,45 13,55 52,2 | 85,0 | 50,5 | 21,1
D-132C 6,4 36 1,533 EN 10270-1 30,427 16,15 19,85 54,1 | 84,3 | 57,5 | 20,5
D-137 5,8 36 1,804 EN 10270-1 31,132 18,75 17,25 52,5 | 85,0 | 55,0 | 17,4
D-171A 7,3 43,5 1,811 EN 10270-1 27,905 28,09 15,41 49,8 | 80,8 | 51,3 | 17,3
D-171 7,3 43,5 2,202 EN 10270-1 44,153 23,45 20,05 49,7 | 80,8 | 54,0 | 14,2
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-100B

Země původu: DE, German; Tlačná pružina D-100B
