Tlačná pružina VD-422 Nerezová ocel Ø 10 x 100 x 345 mm

Name: VD-422 - Tlacné pružiny
SKU: VD-422
Availability: InStock

Cenová stupnice - Tlačná pružina VD-422

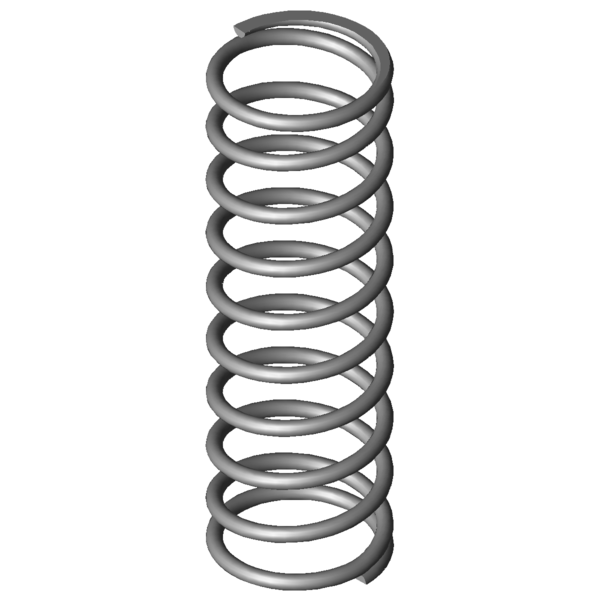

Obrázek produktu Tlačná pružina VD-422

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	10	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	100	mm	Střední průměr vinutí
De	110	mm	Vnější průměr vinutí
Dd	88	mm	Největší průměr trnu
Dh	114	mm	Nejmenší průměr dutinky
L0	345	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	2251,838	N	Maximální síla při statickém zatížení
Ln	126,25	mm	Nejmenší délka při statickém zatížení
sn	218,75	mm	Největší dráha pružiny při statickém zatížení
Fndyn	2142,412	N	Maximální síla při dynamickém zatížení
Lndyn	136,88	mm	Nejmenší délka při dynamickém zatížení
shdyn	26,2	mm	Největší dráha pružiny při dynamickém zatížení
S	39,412	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	10,294	N/mm	Tuhost pružiny
Gew	2047,9035	g	Hmotnost výrobku
Fntol	118	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	116	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,5	mm	(+/-) Tolerance průměru vinutí
L0tol	6,63	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#BD	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-422	1.4310	10	110	345	2251,838	126,25	218,75	8,5	10,294	100,0 \| 100,0 \| 100,0 \| 100,0
D-422	EN 10270-1	10	110	345	2621,783	126,25	218,75	8,5	11,985	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	56,2 \| 77,4 \| 51,7 \| 39,4
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	65,0 \| 88,9 \| 65,1 \| 41,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	62,6 \| 74,9 \| 70,2 \| 42,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	60,9 \| 77,4 \| 61,8 \| 43,5
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	69,4 \| 90,0 \| 70,1 \| 48,0
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	67,1 \| 84,2 \| 66,4 \| 50,7
VD-398	88	410	5,6	1.4310	1506,4	141	269	70,0 \| 81,4 \| 74,1 \| 54,4
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	67,9 \| 83,9 \| 63,6 \| 56,2
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	72,3 \| 84,5 \| 69,2 \| 63,3
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	75,2 \| 84,5 \| 74,8 \| 66,3
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	75,3 \| 85,2 \| 66,6 \| 74,1
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	84,8 \| 92,4 \| 84,1 \| 77,9
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	86,5 \| 90,9 \| 89,4 \| 79,1
VD-397	88	285	8,235	1.4310	1515,294	101	184	78,9 \| 80,9 \| 75,7 \| 80,0
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	100,0 \| 100,0 \| 100,0 \| 100,0
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	84,6 \| 91,7 \| 86,9 \| 75,3
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	78,6 \| 88,9 \| 82,2 \| 64,7

Počet podobných kovových pružin: 16
