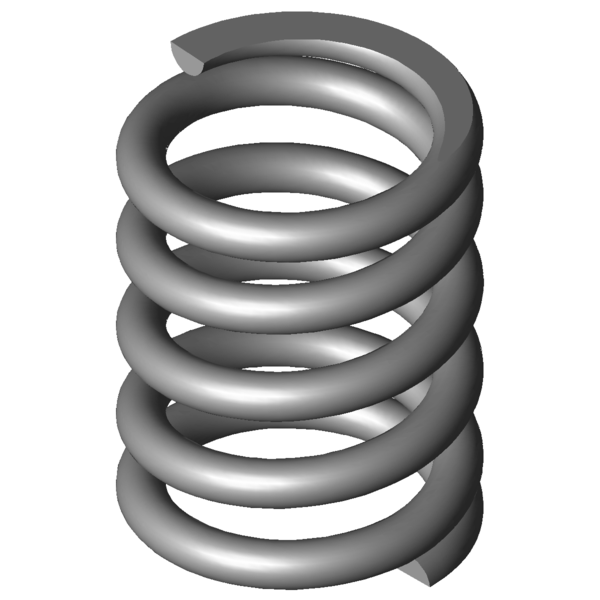

Domov » Výrobek » Tlacné pružiny » vd-430 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-430 Nerezová ocel Ø 10 x 63 x 96 mm Cenová stupnice - Tlačná pružina VD-430 Množství Jedn. cena [EUR] 1 16,7200 EUR 2 13,3200 EUR 3 9,4800 EUR 7 7,5900 EUR 17 6,1000 EUR 37 5,2200 EUR 75 5,1800 EUR 125 5,1800 EUR 175 5,1800 EUR 250 5,1800 EUR 350 5,1800 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-430 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-430 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 63 mm Střední průměr vinutí De 73 mm Vnější průměr vinutí Dd 51 mm Největší průměr trnu Dh 75 mm Nejmenší průměr dutinky L0 96 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 3540,962 N Maximální síla při statickém zatížení Ln 60,58 mm Nejmenší délka při statickém zatížení sn 35,42 mm Největší dráha pružiny při statickém zatížení Fndyn 3169,404 N Maximální síla při dynamickém zatížení Lndyn 64,3 mm Nejmenší délka při dynamickém zatížení shdyn 3,8 mm Největší dráha pružiny při dynamickém zatížení S 24,571 mm Stoupání pružiny (mezi dvěma středy vinutí) n 3,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 99,981 N/mm Tuhost pružiny Gew 675,8082 g Hmotnost výrobku Fntol 252 N (+/-) Tolerance pro statickou maximální sílu Fndtol 247 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,8 mm (+/-) Tolerance průměru vinutí L0tol 1,64 mm (+/-) Tolerance délky nenapnuté pružiny PG #AS - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-430 Nerezová ocel Ø 10 x 63 x 96 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-430 Nerezová ocel Ø 10 x 63 x 96 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-430 Nerezová ocel Ø 10 x 63 x 96 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-430 Nerezová ocel Ø 10 x 63 x 96 mm síla-dráha-výpočet Tlačná pružina VD-430 Formulář dotazu Tlačná pružina VD-430 Nerezová ocel Ø 10 x 63 x 96 mm Formulář dotazu Tlačná pružina VD-430 Číslo celního sazebníku: 73202081; Tlačná pružina VD-430 Země původu: DE, German; Tlačná pružina VD-430 Obrázek produktu - Tlacné pružiny VD-430 QR-Code: Tlačná pružina VD-430
