Torzní pružina T-17028R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-17028R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

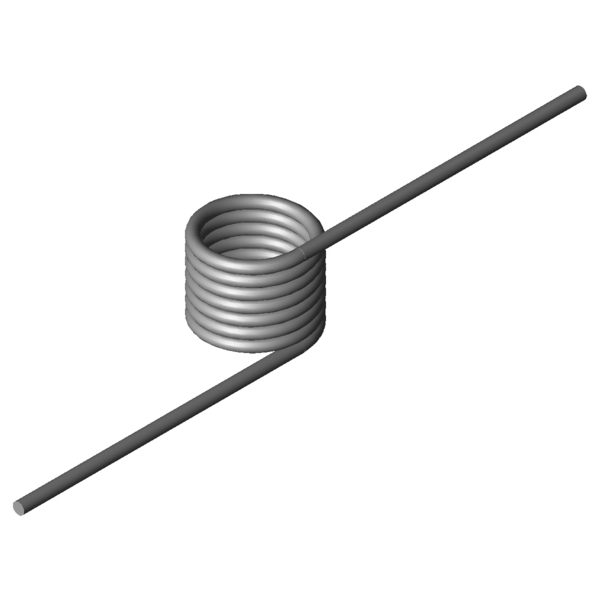

Obrázek produktu Torzní pružina T-17028R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17028R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3,2	mm	Prumer drátu
Di	22	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	25,6	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	856,42	Nmm	(+/-) Tolerance maximum torque
Mn	2909,76	Nmm	Největší točivý moment pružiny
alphan	97,03	Stupně	Největší úhel otáčení pružiny
nt	7	Kus	Počet vinutí
Ddmax	19,3	mm	Největší možný průměr trnu
Ddmin	13	mm	Menor diâmetro de mandril possível
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	45,2774	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-17028R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17028R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17028R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17028R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-17028R

Formulář dotazu Torzní pružina T-17028R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Formulář dotazu Torzní pružina T-17028R

Podobné zkrutné pružiny pro Torzní pružina T-17028R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16828R	18,5	18	1094,7	122,98	1.4310	43,7 \| 69,4 \| 43,1 \| 18,5
T-16838R	23,5	18	1115,14	155,46	1.4310	78,6 \| 91,9 \| 80,3 \| 63,7
T-19244R	17,5	20	1524,2	108,35	1.4310	53,1 \| 75,9 \| 54,1 \| 29,2
T-19264R	22,5	20	1558,44	138,43	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16918R	15,5	22,4	1965,24	81,18	1.4310	68,8 \| 85,2 \| 70,9 \| 50,3
T-16928R	19,5	22,4	2014,76	101,42	1.4310	62,0 \| 79,7 \| 64,9 \| 41,3
T-16938R	24	22,4	2052,94	124,2	1.4310	80,6 \| 90,8 \| 82,8 \| 68,1
T-19304R	12	24	2364,22	60,86	1.4310	88,4 \| 94,5 \| 89,9 \| 80,7
T-19324R	16	24	2459,2	80,13	1.4310	77,6 \| 88,5 \| 80,5 \| 63,8
T-19344R	21	15	2533,79	62,8	1.4310	55,1 \| 83,9 \| 53,4 \| 27,9
T-19364R	26	24	2582,84	128,39	1.4310	72,3 \| 84,4 \| 76,5 \| 56,0
T-17008R	12,5	25,6	2709,97	56,3	1.4310	65,4 \| 78,8 \| 70,7 \| 46,7
T-17018R	17	25,6	2827,78	75,58	1.4310	84,7 \| 91,2 \| 85,2 \| 77,7
T-17028R	22	25,6	2909,76	97,03	1.4310	78,9 \| 87,9 \| 82,5 \| 66,2
T-17038R	27	25,6	2964,79	118,48	1.4310	79,5 \| 82,4 \| 76,8 \| 79,4
T-19404R	12,4	28,8	3909,65	51,8	1.4310	54,0 \| 73,2 \| 59,1 \| 29,8
T-19424R	17,4	28,8	4113,81	71,47	1.4310	79,7 \| 83,2 \| 72,3 \| 83,6
T-19444R	22,4	28,8	4240,2	91,15	1.4310	64,1 \| 80,9 \| 68,7 \| 42,7
T-19464R	27,4	28,8	4326,15	110,84	1.4310	80,1 \| 86,0 \| 77,4 \| 76,8
T-19504R	17,5	32	5491,74	64,13	1.4310	67,3 \| 77,1 \| 68,6 \| 56,2
T-19524R	22,5	32	5673,53	81,61	1.4310	65,6 \| 85,9 \| 67,7 \| 43,1
T-19520R	22,5	12	5673,53	23,34	1.4310	33,7 \| 74,2 \| 22,2 \| 4,6
T-19544R	27,5	32	5798,12	99,1	1.4310	68,4 \| 80,0 \| 74,0 \| 51,3
T-19704R	20,5	18	7210,54	26,14	1.4310	40,9 \| 78,2 \| 33,6 \| 10,9
T-19708R	20,5	36	7210,54	61	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4
T-19700R	20,5	13,5	7210,54	17,43	1.4310	36,3 \| 72,3 \| 29,2 \| 7,2
T-19713R	25,5	18	7413,47	32,25	1.4310	41,7 \| 75,9 \| 36,2 \| 13,0
T-19805R	20	20	9706,06	23,09	1.4310	37,2 \| 77,7 \| 26,9 \| 7,1
T-19801R	20	15	9706,06	15,39	1.4310	32,9 \| 71,2 \| 22,9 \| 4,8

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-17028R

Země původu: DE, German; Torzní pružina T-17028R
