Torzní pružina T-19708R: Nerezová ocel Ø 4,5 x 20,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19708R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

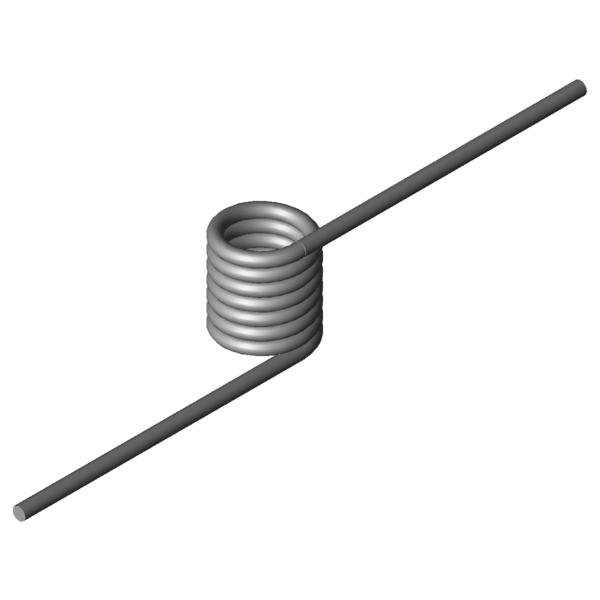

Obrázek produktu Torzní pružina T-19708R
Obrázek produktu Torzní pružina T-19708R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19708R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 20,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 36 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2835,54 Nmm (+/-) Tolerance maximum torque
Mn 7210,54 Nmm Největší točivý moment pružiny
alphan 61 Stupně Největší úhel otáčení pružiny
nt 7 Kus Počet vinutí
Ddmax 18,1 mm Největší možný průměr trnu
Ddmin 14 mm Menor diâmetro de mandril possível
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 94,0033 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
