Torzní pružina T-19726R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19726R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

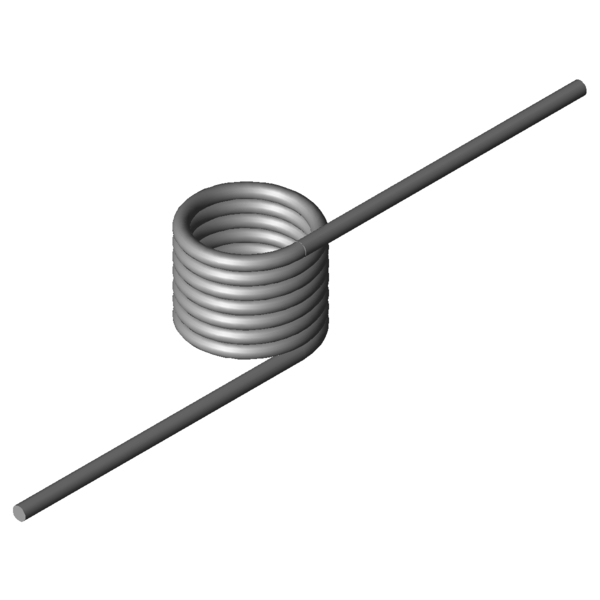

Obrázek produktu Torzní pružina T-19726R
Obrázek produktu Torzní pružina T-19726R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19726R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 30,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 36 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2396,47 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm Největší točivý moment pružiny
alphan 89,52 Stupně Největší úhel otáčení pružiny
nt 7 Kus Počet vinutí
Ddmax 26,9 mm Největší možný průměr trnu
Ddmin 19 mm Menor diâmetro de mandril possível
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Gew 121,571 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
