Torzní pružina T-19731R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19731R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

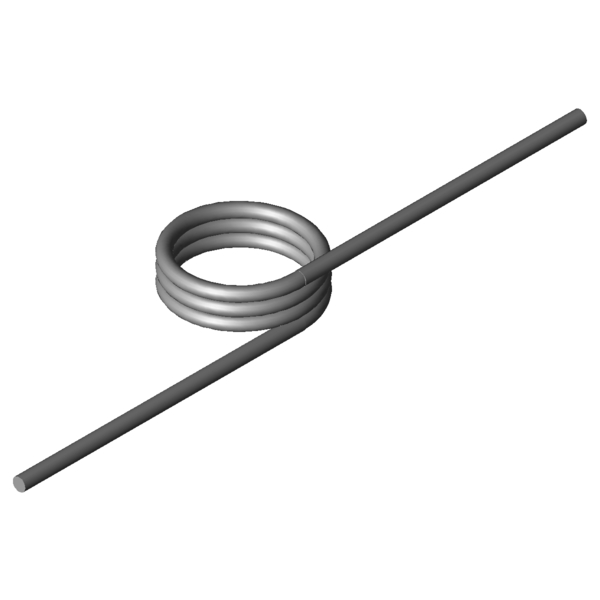

Obrázek produktu Torzní pružina T-19731R
Obrázek produktu Torzní pružina T-19731R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19731R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 35,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 18 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2747,2 Nmm (+/-) Tolerance maximum torque
Mn 7668,33 Nmm Největší točivý moment pružiny
alphan 44,48 Stupně Největší úhel otáčení pružiny
nt 3 Kus Počet vinutí
Ddmax 31,3 mm Největší možný průměr trnu
Ddmin 24 mm Menor diâmetro de mandril possível
Ditol 0,75 mm (+/-) tolerance of inner coil diameter
Gew 72,3431 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19731R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19731R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19731R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19731R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

síla-dráha-výpočet Torzní pružina T-19731R

Formulář dotazu Torzní pružina T-19731R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Formulář dotazu Torzní pružina T-19731R

Podobné zkrutné pružiny pro Torzní pružina T-19731R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19344R 21 15 2533,79 62,8 1.4310 48,4 | 69,7 | 51,9 | 23,4
T-19364R 26 24 2582,84 128,39 1.4310 39,2 | 71,6 | 34,2 | 11,7
T-17024R 22 12,8 2909,76 41,58 1.4310 58,1 | 68,1 | 65,7 | 40,6
T-17034R 27 12,8 2964,79 50,78 1.4310 56,6 | 72,8 | 63,1 | 33,9
T-17038R 27 25,6 2964,79 118,48 1.4310 41,7 | 72,5 | 38,1 | 14,5
T-19460R 27,4 10,8 4326,15 31,69 1.4310 71,8 | 72,4 | 63,8 | 79,2
T-19540R 27,5 12 5798,12 28,34 1.4310 77,2 | 77,7 | 69,7 | 84,3
T-19560R 32,5 12 5888,83 33,34 1.4310 85,3 | 82,4 | 75,9 | 97,6
T-19704R 20,5 18 7210,54 26,14 1.4310 37,1 | 72,7 | 29,7 | 8,8
T-19700R 20,5 13,5 7210,54 17,43 1.4310 62,0 | 77,6 | 66,6 | 41,7
T-19713R 25,5 18 7413,47 32,25 1.4310 83,4 | 90,6 | 84,6 | 75,0
T-19709R 25,5 13,5 7413,47 21,5 1.4310 68,3 | 82,3 | 72,5 | 50,0
T-19722R 30,5 18 7558,94 38,37 1.4310 91,7 | 95,3 | 92,4 | 87,5
T-19718R 30,5 13,5 7558,94 25,58 1.4310 74,5 | 87,0 | 78,0 | 58,3
T-19731R 35,5 18 7668,33 44,48 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19805R 20 20 9706,06 23,09 1.4310 61,8 | 78,8 | 65,5 | 41,0
T-19801R 20 15 9706,06 15,39 1.4310 53,6 | 76,6 | 56,8 | 27,3
T-19819R 28 20 10155,28 31,89 1.4310 71,3 | 86,3 | 73,6 | 54,1
T-19815R 28 15 10155,28 21,26 1.4310 60,6 | 84,1 | 61,7 | 36,1
T-19834R 36 20 10430,68 40,69 1.4310 80,9 | 92,9 | 82,5 | 67,3
T-19830R 36 15 10430,68 27,13 1.4310 67,6 | 90,6 | 67,3 | 44,8
T-19849R 44 20 10616,8 49,5 1.4310 82,8 | 86,9 | 81,0 | 80,4
T-19845R 44 15 10616,8 33 1.4310 70,5 | 84,7 | 73,2 | 53,6
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202089; Torzní pružina T-19731R

Země původu: DE, German; Torzní pružina T-19731R
