Torzní pružina T-19718R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19718R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

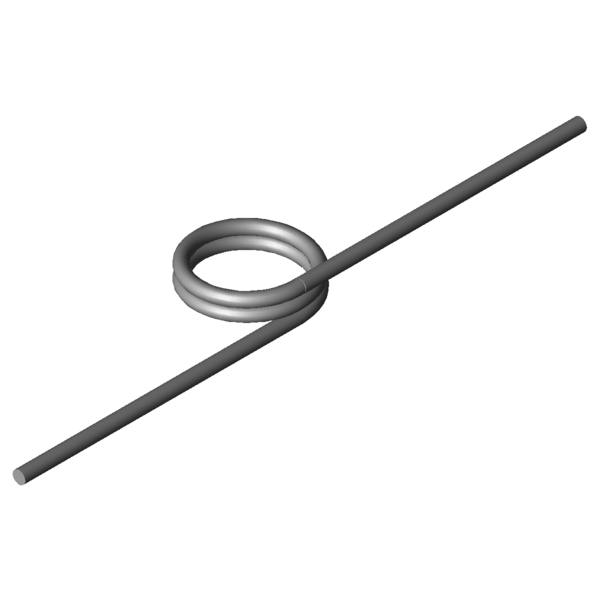

Obrázek produktu Torzní pružina T-19718R
Obrázek produktu Torzní pružina T-19718R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19718R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 30,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 13,5 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3237,04 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm Největší točivý moment pružiny
alphan 25,58 Stupně Největší úhel otáčení pružiny
nt 2 Kus Počet vinutí
Ddmax 26,9 mm Největší možný průměr trnu
Ddmin 19 mm Menor diâmetro de mandril possível
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Gew 52,6519 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19718R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19718R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19718R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19718R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

síla-dráha-výpočet Torzní pružina T-19718R

Formulář dotazu Torzní pružina T-19718R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Formulář dotazu Torzní pružina T-19718R

Podobné zkrutné pružiny pro Torzní pružina T-19718R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-17014R 17 12,8 2827,78 32,39 1.4310 53,9 | 73,9 | 58,2 | 29,5
T-17024R 22 12,8 2909,76 41,58 1.4310 51,0 | 79,4 | 50,0 | 23,7
T-17020R 22 9,6 2909,76 27,72 1.4310 57,5 | 71,5 | 65,4 | 35,5
T-17034R 27 12,8 2964,79 50,78 1.4310 49,8 | 84,8 | 44,8 | 19,8
T-17030R 27 9,6 2964,79 33,85 1.4310 54,7 | 76,9 | 57,4 | 29,6
T-19440R 22,4 10,8 4240,2 26,01 1.4310 70,1 | 77,8 | 77,2 | 55,2
T-19460R 27,4 10,8 4326,15 31,69 1.4310 66,2 | 83,3 | 69,0 | 46,2
T-19500R 17,5 12 5236,92 18,35 1.4310 81,8 | 78,4 | 70,5 | 96,6
T-19520R 22,5 12 5673,53 23,34 1.4310 83,1 | 83,8 | 83,2 | 82,3
T-19540R 27,5 12 5798,12 28,34 1.4310 80,7 | 89,3 | 83,5 | 69,2
T-19560R 32,5 12 5888,83 33,34 1.4310 75,9 | 90,5 | 77,3 | 59,8
T-19700R 20,5 13,5 7210,54 17,43 1.4310 56,9 | 73,8 | 53,3 | 43,6
T-19709R 25,5 13,5 7413,47 21,5 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19713R 25,5 18 7413,47 32,25 1.4310 56,3 | 68,6 | 52,5 | 47,8
T-19718R 30,5 13,5 7558,94 25,58 1.4310 52,1 | 69,5 | 49,7 | 37,2
T-19727R 35,5 13,5 7668,33 29,65 1.4310 56,3 | 74,1 | 52,4 | 42,5
T-19731R 35,5 18 7668,33 44,48 1.4310 67,3 | 77,9 | 60,2 | 63,7
T-19801R 20 15 9706,06 15,39 1.4310 65,9 | 81,9 | 69,0 | 46,9
T-19815R 28 15 10155,28 21,26 1.4310 51,5 | 71,8 | 59,9 | 23,0
T-19819R 28 20 10155,28 31,89 1.4310 58,6 | 75,9 | 65,5 | 34,5
T-19830R 36 15 10430,68 27,13 1.4310 82,8 | 88,2 | 83,4 | 76,9
T-19845R 44 15 10616,8 33 1.4310 57,9 | 73,1 | 66,5 | 34,1
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-19718R

Země původu: DE, German; Torzní pružina T-19718R
