Torzní pružina T-17034R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-17034R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

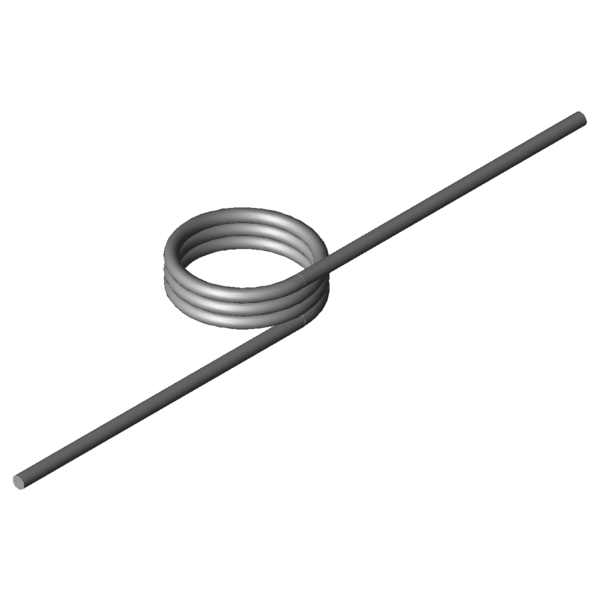

Obrázek produktu Torzní pružina T-17034R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17034R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3,2	mm	Prumer drátu
Di	27	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	12,8	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	958,73	Nmm	(+/-) Tolerance maximum torque
Mn	2964,79	Nmm	Největší točivý moment pružiny
alphan	50,78	Stupně	Největší úhel otáčení pružiny
nt	3	Kus	Počet vinutí
Ddmax	23,5	mm	Největší možný průměr trnu
Ddmin	18	mm	Menor diâmetro de mandril possível
Ditol	0,6	mm	(+/-) tolerance of inner coil diameter
Gew	28,1905	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-17034R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17034R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17034R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17034R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-17034R

Formulář dotazu Torzní pružina T-17034R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Formulář dotazu Torzní pružina T-17034R

Podobné zkrutné pružiny pro Torzní pružina T-17034R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-19183R	23	10	853,09	105,72	1.4310	42,5 \| 75,3 \| 38,4 \| 13,8
T-19179R	23	8	853,09	79,27	1.4310	45,0 \| 70,1 \| 46,4 \| 18,4
T-16834R	23,5	9	1115,14	66,63	1.4310	53,8 \| 75,9 \| 56,9 \| 28,7
T-16838R	23,5	18	1115,14	155,46	1.4310	41,2 \| 76,2 \| 35,1 \| 12,3
T-16924R	19,5	11,2	2014,76	43,47	1.4310	79,5 \| 82,4 \| 76,8 \| 79,4
T-16934R	24	11,2	2052,94	53,23	1.4310	78,8 \| 88,0 \| 82,3 \| 66,1
T-16930R	24	8,4	2052,94	35,49	1.4310	83,1 \| 80,7 \| 69,6 \| 99,1
T-19344R	21	15	2533,79	62,8	1.4310	79,3 \| 85,6 \| 83,2 \| 69,1
T-19340R	21	9	2533,79	29,83	1.4310	73,8 \| 80,6 \| 72,1 \| 68,7
T-19360R	26	9	2582,84	36,72	1.4310	83,2 \| 86,8 \| 79,7 \| 83,0
T-17014R	17	12,8	2827,78	32,39	1.4310	78,0 \| 87,7 \| 79,6 \| 66,9
T-17024R	22	12,8	2909,76	41,58	1.4310	89,1 \| 93,8 \| 90,0 \| 83,4
T-17020R	22	9,6	2909,76	27,72	1.4310	72,5 \| 85,5 \| 76,4 \| 55,6
T-17034R	27	12,8	2964,79	50,78	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19420R	17,4	10,8	4113,81	20,41	1.4310	54,8 \| 79,2 \| 56,1 \| 29,0
T-19440R	22,4	10,8	4240,2	26,01	1.4310	60,6 \| 85,4 \| 60,6 \| 35,8
T-19460R	27,4	10,8	4326,15	31,69	1.4310	66,3 \| 90,6 \| 65,5 \| 42,8
T-19500R	17,5	12	5236,92	18,35	1.4310	48,8 \| 79,5 \| 46,4 \| 20,5
T-19520R	22,5	12	5673,53	23,34	1.4310	52,9 \| 85,7 \| 49,1 \| 24,0
T-19540R	27,5	12	5798,12	28,34	1.4310	57,6 \| 90,6 \| 53,5 \| 28,5
T-19560R	32,5	12	5888,83	33,34	1.4310	58,9 \| 85,6 \| 58,0 \| 33,1
T-19700R	20,5	13,5	7210,54	17,43	1.4310	44,2 \| 80,6 \| 37,7 \| 14,1
T-19709R	25,5	13,5	7413,47	21,5	1.4310	48,3 \| 86,8 \| 41,2 \| 16,9
T-19713R	25,5	18	7413,47	32,25	1.4310	52,0 \| 78,9 \| 51,8 \| 25,4
T-19718R	30,5	13,5	7558,94	25,58	1.4310	49,8 \| 84,8 \| 44,8 \| 19,8
T-19722R	30,5	18	7558,94	38,37	1.4310	54,6 \| 76,9 \| 57,4 \| 29,6
T-19727R	35,5	13,5	7668,33	29,65	1.4310	50,6 \| 80,7 \| 48,5 \| 22,6
T-19801R	20	15	9706,06	15,39	1.4310	38,1 \| 74,5 \| 30,4 \| 9,3
T-19815R	28	15	10155,28	21,26	1.4310	43,2 \| 81,9 \| 35,5 \| 12,2

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-17034R

Země původu: DE, German; Torzní pružina T-17034R
