Torzní pružina T-19722R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19722R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

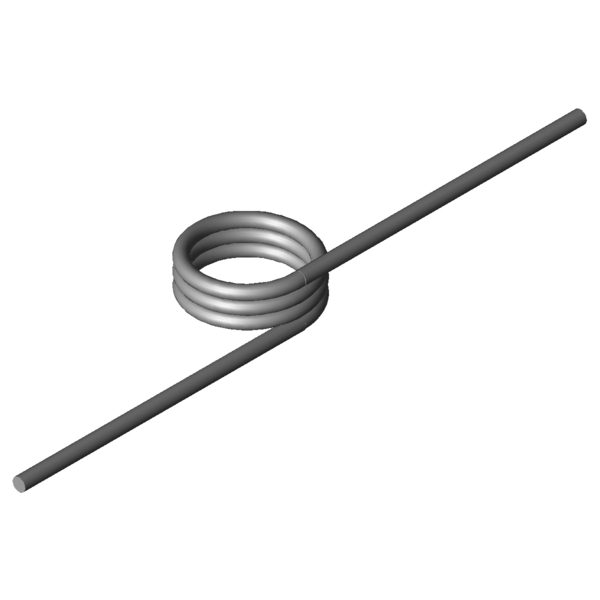

Obrázek produktu Torzní pružina T-19722R
Obrázek produktu Torzní pružina T-19722R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19722R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 30,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 18 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2936,88 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm Největší točivý moment pružiny
alphan 38,37 Stupně Největší úhel otáčení pružiny
nt 3 Kus Počet vinutí
Ddmax 26,9 mm Největší možný průměr trnu
Ddmin 19 mm Menor diâmetro de mandril possível
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Gew 66,4357 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19722R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19722R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19722R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19722R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

síla-dráha-výpočet Torzní pružina T-19722R

Formulář dotazu Torzní pružina T-19722R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Formulář dotazu Torzní pružina T-19722R

Podobné zkrutné pružiny pro Torzní pružina T-19722R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16938R 24 22,4 2052,94 124,2 1.4310 37,1 | 73,8 | 29,0 | 8,4
T-19344R 21 15 2533,79 62,8 1.4310 47,1 | 77,1 | 44,4 | 19,7
T-19364R 26 24 2582,84 128,39 1.4310 39,3 | 75,6 | 32,0 | 10,2
T-17024R 22 12,8 2909,76 41,58 1.4310 59,3 | 84,6 | 59,2 | 34,2
T-17034R 27 12,8 2964,79 50,78 1.4310 57,6 | 90,6 | 53,5 | 28,5
T-17038R 27 25,6 2964,79 118,48 1.4310 41,7 | 76,6 | 35,8 | 12,7
T-17030R 27 9,6 2964,79 33,85 1.4310 65,4 | 86,1 | 67,4 | 42,8
T-19460R 27,4 10,8 4326,15 31,69 1.4310 80,7 | 93,2 | 82,0 | 66,7
T-19540R 27,5 12 5798,12 28,34 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19560R 32,5 12 5888,83 33,34 1.4310 91,0 | 94,9 | 91,7 | 86,3
T-19704R 20,5 18 7210,54 26,14 1.4310 80,7 | 89,1 | 81,8 | 71,4
T-19700R 20,5 13,5 7210,54 17,43 1.4310 68,2 | 84,1 | 71,0 | 49,5
T-19713R 25,5 18 7413,47 32,25 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19709R 25,5 13,5 7413,47 21,5 1.4310 75,5 | 90,2 | 77,0 | 59,3
T-19722R 30,5 18 7558,94 38,37 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19731R 35,5 18 7668,33 44,48 1.4310 91,7 | 95,3 | 92,4 | 87,5
T-19727R 35,5 13,5 7668,33 29,65 1.4310 83,3 | 85,1 | 85,6 | 79,1
T-19805R 20 20 9706,06 23,09 1.4310 65,9 | 81,9 | 69,0 | 46,9
T-19801R 20 15 9706,06 15,39 1.4310 55,7 | 77,6 | 57,0 | 32,4
T-19819R 28 20 10155,28 31,89 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19815R 28 15 10155,28 21,26 1.4310 65,0 | 86,1 | 66,1 | 42,8
T-19834R 36 20 10430,68 40,69 1.4310 82,8 | 88,2 | 83,4 | 76,9
T-19830R 36 15 10430,68 27,13 1.4310 69,6 | 86,0 | 71,6 | 51,2
T-19849R 44 20 10616,8 49,5 1.4310 83,1 | 83,1 | 74,4 | 91,9
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202089; Torzní pružina T-19722R

Země původu: DE, German; Torzní pružina T-19722R
