Torzní pružina T-19727R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19727R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

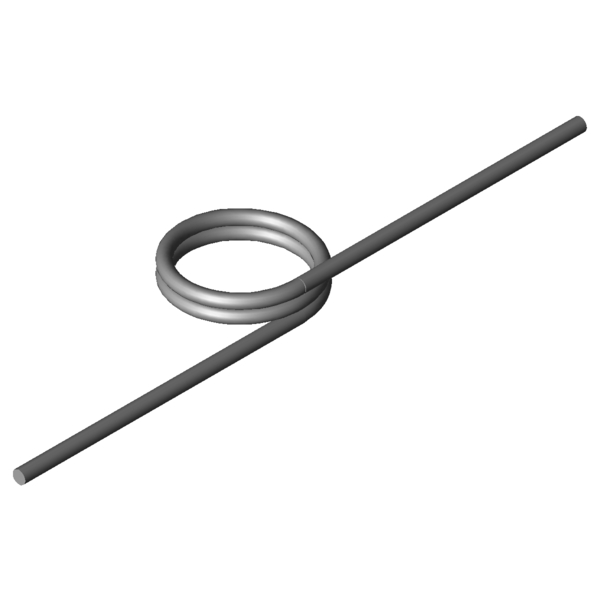

Obrázek produktu Torzní pružina T-19727R
Obrázek produktu Torzní pružina T-19727R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19727R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 35,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 13,5 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3027,98 Nmm (+/-) Tolerance maximum torque
Mn 7668,33 Nmm Největší točivý moment pružiny
alphan 29,65 Stupně Největší úhel otáčení pružiny
nt 2 Kus Počet vinutí
Ddmax 31,3 mm Největší možný průměr trnu
Ddmin 24 mm Menor diâmetro de mandril possível
Ditol 0,75 mm (+/-) tolerance of inner coil diameter
Gew 56,5901 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19727R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19727R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19727R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19727R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

síla-dráha-výpočet Torzní pružina T-19727R

Formulář dotazu Torzní pružina T-19727R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Formulář dotazu Torzní pružina T-19727R

Podobné zkrutné pružiny pro Torzní pružina T-19727R: Nerezová ocel Ø 4,5 x 35,5 x 100 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-17024R 22 12,8 2909,76 41,58 1.4310 52,6 | 76,0 | 54,6 | 27,1
T-17034R 27 12,8 2964,79 50,78 1.4310 50,6 | 80,7 | 48,5 | 22,6
T-17030R 27 9,6 2964,79 33,85 1.4310 56,6 | 72,8 | 63,1 | 33,9
T-19440R 22,4 10,8 4240,2 26,01 1.4310 69,6 | 74,4 | 71,5 | 63,0
T-19460R 27,4 10,8 4326,15 31,69 1.4310 68,9 | 79,1 | 75,0 | 52,8
T-19500R 17,5 12 5236,92 18,35 1.4310 77,1 | 75,7 | 65,1 | 90,6
T-19520R 22,5 12 5673,53 23,34 1.4310 83,6 | 80,4 | 76,4 | 94,0
T-19540R 27,5 12 5798,12 28,34 1.4310 83,3 | 85,1 | 85,6 | 79,1
T-19560R 32,5 12 5888,83 33,34 1.4310 80,3 | 89,8 | 82,9 | 68,3
T-19700R 20,5 13,5 7210,54 17,43 1.4310 74,9 | 85,9 | 76,4 | 62,5
T-19709R 25,5 13,5 7413,47 21,5 1.4310 83,4 | 90,6 | 84,6 | 75,0
T-19713R 25,5 18 7413,47 32,25 1.4310 88,5 | 82,3 | 94,3 | 88,9
T-19718R 30,5 13,5 7558,94 25,58 1.4310 91,8 | 95,3 | 92,4 | 87,5
T-19722R 30,5 18 7558,94 38,37 1.4310 83,7 | 87,0 | 87,9 | 76,2
T-19727R 35,5 13,5 7668,33 29,65 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19801R 20 15 9706,06 15,39 1.4310 61,7 | 78,8 | 65,5 | 41,0
T-19815R 28 15 10155,28 21,26 1.4310 71,3 | 86,3 | 73,6 | 54,1
T-19819R 28 20 10155,28 31,89 1.4310 81,4 | 78,8 | 84,2 | 81,2
T-19830R 36 15 10430,68 27,13 1.4310 80,9 | 92,9 | 82,5 | 67,3
T-19834R 36 20 10430,68 40,69 1.4310 85,9 | 85,4 | 73,2 | 99,1
T-19845R 44 15 10616,8 33 1.4310 82,8 | 86,9 | 81,0 | 80,4
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-19727R

Země původu: DE, German; Torzní pružina T-19727R
