Torzní pružina T-19713R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 0°

Cenová stupnice - Torzní pružina T-19713R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

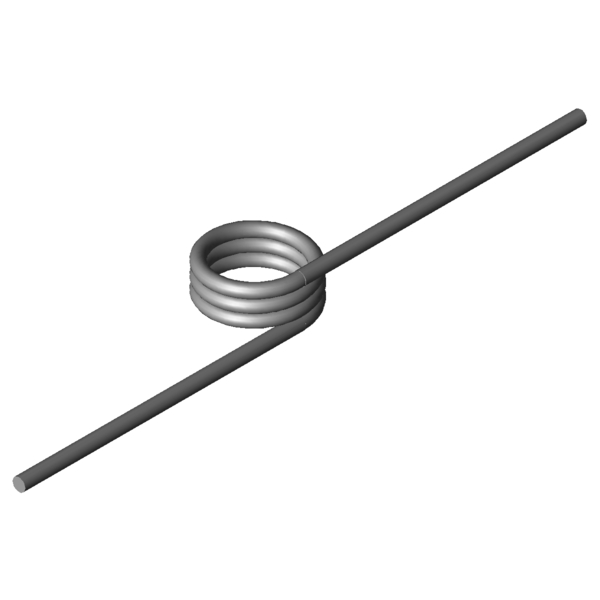

Obrázek produktu Torzní pružina T-19713R
Obrázek produktu Torzní pružina T-19713R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19713R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 25,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 18 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3172,2 Nmm (+/-) Tolerance maximum torque
Mn 7413,47 Nmm Největší točivý moment pružiny
alphan 32,25 Stupně Největší úhel otáčení pružiny
nt 3 Kus Počet vinutí
Ddmax 22,5 mm Největší možný průměr trnu
Ddmin 16 mm Menor diâmetro de mandril possível
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 60,5284 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19713R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19713R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19713R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19713R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 0°

síla-dráha-výpočet Torzní pružina T-19713R

Formulář dotazu Torzní pružina T-19713R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 0°

Formulář dotazu Torzní pružina T-19713R

Podobné zkrutné pružiny pro Torzní pružina T-19713R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16938R 24 22,4 2052,94 124,2 1.4310 37,6 | 78,9 | 26,8 | 7,2
T-19344R 21 15 2533,79 62,8 1.4310 45,9 | 77,5 | 42,8 | 17,6
T-19364R 26 24 2582,84 128,39 1.4310 39,5 | 79,9 | 30,0 | 8,8
T-19360R 26 9 2582,84 36,72 1.4310 54,5 | 71,6 | 61,3 | 30,6
T-17024R 22 12,8 2909,76 41,58 1.4310 55,0 | 76,2 | 58,4 | 30,4
T-17034R 27 12,8 2964,79 50,78 1.4310 52,0 | 78,9 | 51,8 | 25,4
T-17038R 27 25,6 2964,79 118,48 1.4310 41,0 | 78,6 | 33,6 | 10,9
T-17030R 27 9,6 2964,79 33,85 1.4310 59,6 | 73,0 | 67,6 | 38,1
T-19440R 22,4 10,8 4240,2 26,01 1.4310 71,9 | 75,9 | 68,9 | 70,9
T-19460R 27,4 10,8 4326,15 31,69 1.4310 71,8 | 77,7 | 78,3 | 59,4
T-19520R 22,5 12 5673,53 23,34 1.4310 83,4 | 81,3 | 74,5 | 94,6
T-19540R 27,5 12 5798,12 28,34 1.4310 84,9 | 82,8 | 83,0 | 89,0
T-19704R 20,5 18 7210,54 26,14 1.4310 88,7 | 93,5 | 89,2 | 83,3
T-19700R 20,5 13,5 7210,54 17,43 1.4310 72,1 | 85,1 | 75,7 | 55,6
T-19713R 25,5 18 7413,47 32,25 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19722R 30,5 18 7558,94 38,37 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19718R 30,5 13,5 7558,94 25,58 1.4310 84,2 | 86,2 | 88,7 | 77,8
T-19731R 35,5 18 7668,33 44,48 1.4310 83,4 | 90,6 | 84,6 | 75,0
T-19805R 20 20 9706,06 23,09 1.4310 71,6 | 86,1 | 74,0 | 54,7
T-19801R 20 15 9706,06 15,39 1.4310 60,8 | 83,9 | 62,1 | 36,4
T-19819R 28 20 10155,28 31,89 1.4310 82,8 | 90,4 | 85,9 | 72,2
T-19815R 28 15 10155,28 21,26 1.4310 68,6 | 88,1 | 69,5 | 48,1
T-19834R 36 20 10430,68 40,69 1.4310 82,8 | 83,6 | 75,2 | 89,7
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202089; Torzní pružina T-19713R

Země původu: DE, German; Torzní pružina T-19713R
