Torzní pružina T-19307R: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-19307R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

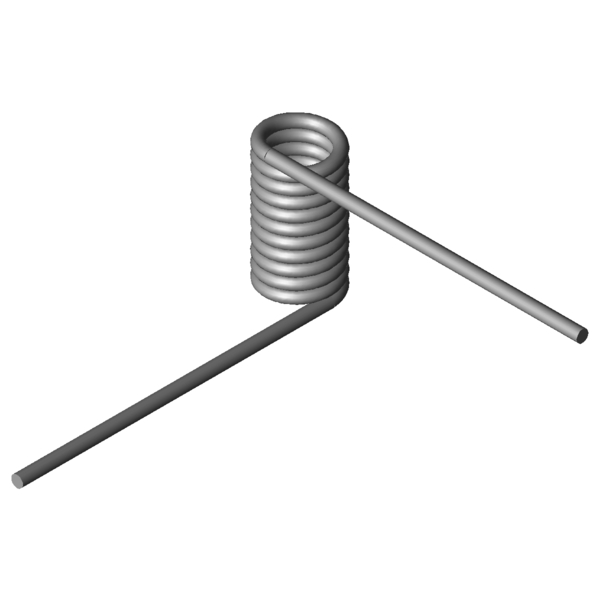

Obrázek produktu Torzní pružina T-19307R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19307R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3	mm	Prumer drátu
Di	12	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	35,25	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	798,96	Nmm	(+/-) Tolerance maximum torque
Mn	2364,22	Nmm	Největší točivý moment pružiny
alphan	93,47	Stupně	Největší úhel otáčení pružiny
nt	10,75	Kus	Počet vinutí
Ddmax	10,8	mm	Největší možný průměr trnu
Ddmin	9,6	mm	Menor diâmetro de mandril possível
Ditol	0,31	mm	(+/-) tolerance of inner coil diameter
Gew	37,1429	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19307R: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19307R: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19307R: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19307R: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-19307R

Formulář dotazu Torzní pružina T-19307R: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Formulář dotazu Torzní pružina T-19307R

Podobné zkrutné pružiny pro Torzní pružina T-19307R: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18836R	11,9	14	442,58	140,15	1.4310	39,8 \| 64,1 \| 42,7 \| 12,5
T-18911R	10	15,75	554,97	95,83	1.4310	48,7 \| 62,7 \| 60,5 \| 22,9
T-18923R	13,5	15,75	572,76	128,24	1.4310	43,6 \| 64,5 \| 48,6 \| 17,7
T-19111R	11	17,5	798,72	99,77	1.4310	54,9 \| 69,3 \| 63,7 \| 31,7
T-19136R	15	17,5	825,31	134,83	1.4310	47,3 \| 65,4 \| 52,1 \| 24,2
T-16807R	11,5	15,19	1041,37	63,68	1.4310	64,0 \| 71,3 \| 56,1 \| 64,7
T-19207R	10	29,38	1422,19	97,15	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19203R	10	16,88	1422,19	51,97	1.4310	73,9 \| 71,5 \| 57,9 \| 92,4
T-19227R	13,5	29,38	1481,57	129,5	1.4310	65,9 \| 85,2 \| 67,4 \| 45,2
T-19223R	13,5	16,88	1481,57	69,25	1.4310	75,4 \| 73,4 \| 68,4 \| 84,6
T-19247R	17,5	29,38	1524,2	166,38	1.4310	58,3 \| 78,4 \| 60,3 \| 36,2
T-16907R	11,5	18,9	1888,38	50,07	1.4310	71,6 \| 80,9 \| 66,7 \| 67,1
T-16903R	11,5	10,5	1888,38	23,95	1.4310	52,6 \| 73,0 \| 52,7 \| 32,1
T-16917R	15,5	18,9	1965,24	66,69	1.4310	79,3 \| 74,8 \| 77,2 \| 85,8
T-19307R	12	35,25	2364,22	93,47	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19327R	16	35,25	2459,2	123,03	1.4310	85,6 \| 91,7 \| 86,1 \| 79,0
T-19323R	16	20,25	2459,2	65,83	1.4310	76,2 \| 77,5 \| 83,3 \| 67,7
T-19347R	21	35,25	2533,79	160,09	1.4310	74,7 \| 85,7 \| 75,8 \| 62,6
T-17007R	12,5	21,6	2709,97	46,25	1.4310	65,1 \| 83,7 \| 68,4 \| 43,2
T-17003R	12,5	12	2709,97	22,12	1.4310	50,2 \| 74,6 \| 55,5 \| 20,6
T-19407R	12,4	42,3	3909,65	79,54	1.4310	70,7 \| 87,8 \| 72,8 \| 51,5
T-19403R	12,4	24,3	3909,65	42,55	1.4310	54,5 \| 83,0 \| 53,0 \| 27,5
T-19427R	17,4	42,3	4113,81	109,79	1.4310	72,5 \| 78,5 \| 71,3 \| 67,5
T-19423R	17,4	24,3	4113,81	58,73	1.4310	56,7 \| 73,7 \| 60,2 \| 36,1
T-19503R	17,5	27	5491,74	52,66	1.4310	49,1 \| 73,4 \| 49,7 \| 24,3
T-19507R	17,5	47	5491,74	98,45	1.4310	62,4 \| 72,9 \| 69,0 \| 45,3
T-19808R	20	33,75	9706,06	44,25	1.4310	39,8 \| 71,9 \| 35,8 \| 11,5

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-19307R
