Torzní pružina T-19327R: Nerezová ocel Ø 3 x 16 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-19327R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

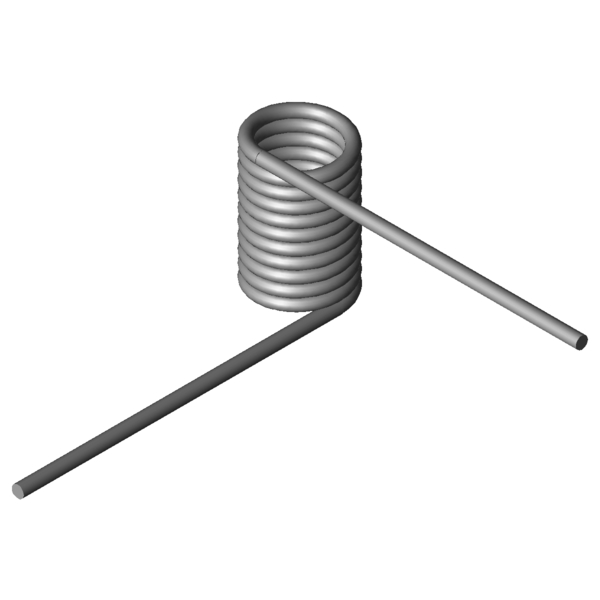

Obrázek produktu Torzní pružina T-19327R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19327R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3	mm	Prumer drátu
Di	16	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	35,25	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	709,9	Nmm	(+/-) Tolerance maximum torque
Mn	2459,2	Nmm	Největší točivý moment pružiny
alphan	123,03	Stupně	Největší úhel otáčení pružiny
nt	10,75	Kus	Počet vinutí
Ddmax	14,4	mm	Největší možný průměr trnu
Ddmin	12,8	mm	Menor diâmetro de mandril possível
Ditol	0,39	mm	(+/-) tolerance of inner coil diameter
Gew	44,6693	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19327R: Nerezová ocel Ø 3 x 16 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19327R: Nerezová ocel Ø 3 x 16 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19327R: Nerezová ocel Ø 3 x 16 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19327R: Nerezová ocel Ø 3 x 16 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-19327R

Formulář dotazu Torzní pružina T-19327R: Nerezová ocel Ø 3 x 16 x 80 mm / 270°

Formulář dotazu Torzní pružina T-19327R

Podobné zkrutné pružiny pro Torzní pružina T-19327R: Nerezová ocel Ø 3 x 16 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18935R	16	15,75	581,21	151,39	1.4310	46,6 \| 68,2 \| 52,5 \| 19,2
T-19136R	15	17,5	825,31	134,83	1.4310	54,3 \| 70,0 \| 62,4 \| 30,6
T-19161R	18	17,5	838,31	161,03	1.4310	49,9 \| 68,4 \| 55,2 \| 26,0
T-16817R	15,5	15,19	1076,95	85,01	1.4310	63,8 \| 71,7 \| 56,4 \| 63,4
T-19207R	10	29,38	1422,19	97,15	1.4310	72,7 \| 76,4 \| 68,4 \| 73,2
T-19227R	13,5	29,38	1481,57	129,5	1.4310	72,8 \| 83,7 \| 77,6 \| 57,2
T-19223R	13,5	16,88	1481,57	69,25	1.4310	74,5 \| 71,9 \| 58,3 \| 93,4
T-19247R	17,5	29,38	1524,2	166,38	1.4310	66,6 \| 86,0 \| 68,0 \| 45,8
T-19243R	17,5	16,88	1524,2	89,03	1.4310	75,7 \| 74,2 \| 67,2 \| 85,6
T-19267R	22,5	29,38	1558,44	212,65	1.4310	58,8 \| 79,3 \| 60,6 \| 36,7
T-16917R	15,5	18,9	1965,24	66,69	1.4310	72,1 \| 81,3 \| 67,1 \| 67,8
T-16927R	19,5	18,9	2014,76	83,31	1.4310	77,9 \| 76,3 \| 74,8 \| 82,7
T-19307R	12	35,25	2364,22	93,47	1.4310	85,6 \| 91,7 \| 86,1 \| 79,0
T-19303R	12	20,25	2364,22	49,96	1.4310	62,7 \| 77,5 \| 68,4 \| 42,2
T-19327R	16	35,25	2459,2	123,03	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19347R	21	35,25	2533,79	160,09	1.4310	86,1 \| 92,1 \| 87,0 \| 79,2
T-19367R	26	35,25	2582,84	197,17	1.4310	77,2 \| 87,2 \| 78,8 \| 65,5
T-17007R	12,5	21,6	2709,97	46,25	1.4310	58,7 \| 77,7 \| 64,2 \| 34,1
T-17017R	17	21,6	2827,78	62,09	1.4310	65,2 \| 83,0 \| 68,7 \| 43,9
T-19407R	12,4	42,3	3909,65	79,54	1.4310	61,9 \| 81,4 \| 63,8 \| 40,7
T-19403R	12,4	24,3	3909,65	42,55	1.4310	49,0 \| 76,6 \| 48,7 \| 21,8
T-19427R	17,4	42,3	4113,81	109,79	1.4310	71,4 \| 86,2 \| 74,5 \| 53,3
T-19423R	17,4	24,3	4113,81	58,73	1.4310	54,6 \| 81,4 \| 53,8 \| 28,5
T-19447R	22,4	42,3	4240,2	139,97	1.4310	72,8 \| 79,4 \| 72,9 \| 66,0
T-19503R	17,5	27	5491,74	52,66	1.4310	48,0 \| 81,0 \| 43,8 \| 19,2
T-19507R	17,5	47	5491,74	98,45	1.4310	59,6 \| 80,5 \| 62,4 \| 35,8
T-19523R	22,5	27	5673,53	67,04	1.4310	48,9 \| 74,2 \| 48,9 \| 23,6
T-19707R	20,5	30,38	7210,54	50,1	1.4310	42,8 \| 77,0 \| 37,4 \| 13,9
T-19808R	20	33,75	9706,06	44,25	1.4310	39,4 \| 78,6 \| 30,7 \| 9,1

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-19327R

Země původu: DE, German; Torzní pružina T-19327R
