Detailseite Druckfedern: D-202 | Federstahl Ø 1,25 x 6,3 x 17 mm

Staffelpreise (Preisgruppe: E)

BestellmengeEinzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR
CAD-Bild Druckfedern D-202

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,55 mm Äußerer Windungsdurchmesser
Dd 4,6 mm Dorndurchmesser
Dh 8,1 mm Hülsendurchmesser
L0 17 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 120,729 N Höchstkraft der Feder
Ln 10,32 mm Kleinste Länge der Feder
sn 6,68 mm Größter Federweg bei statischer Belastung
Fndyn 99,469 N Dynamische Höchstkraft
Lndyn 11,5 mm Kleinste Länge dynamische Belastung
shdyn 1,96 mm Größter Federweg dynamische Belastung
S 2,864 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 18,085 N/mm Federrate
Gewicht 1,4399 g Gewicht des Artikels
Fntol 9,56 N (+/-) Toleranz für statische Höchstkraft
Fndtol 9,43 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,43 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081

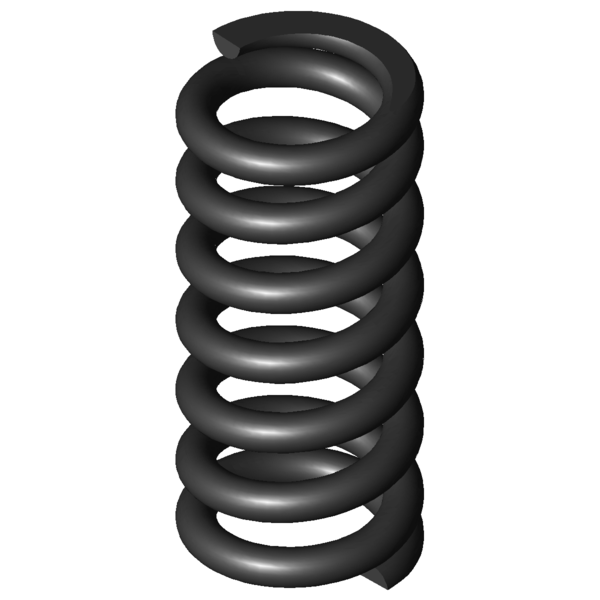

Produktbild - Druckfedern D-202
