Druckfeder D-131 Federstahl Ø 0,8 x 6,3 x 33 mm

Staffelpreise - Druckfeder D-131

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

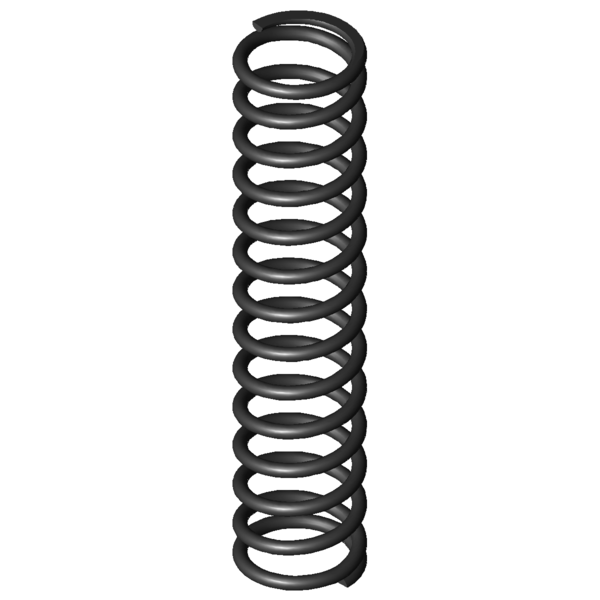

Produktbild Druckfeder D-131
Produktbild Druckfeder D-131
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-131

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,1 mm Äußerer Windungsdurchmesser
Dd 5,1 mm Dorndurchmesser
Dh 7,6 mm Hülsendurchmesser
L0 33 mm Ungespannte Länge der Feder
Lk 10,48 mm Knicklänge
Fn 25,993 N Höchstkraft der Feder
Ln 13,53 mm Kleinste Länge der Feder
sn 19,47 mm Größter Federweg bei statischer Belastung
Fndyn 23,497 N Dynamische Höchstkraft
Lndyn 15,4 mm Kleinste Länge dynamische Belastung
shdyn 9,81 mm Größter Federweg dynamische Belastung
S 2,576 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,335 N/mm Federrate
Gewicht 1,1403 g Gewicht des Artikels
Fntol 1,73 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,71 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-131 Federstahl Ø 0,8 x 6,3 x 33 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-131 Federstahl Ø 0,8 x 6,3 x 33 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-131 Federstahl Ø 0,8 x 6,3 x 33 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-131 Federstahl Ø 0,8 x 6,3 x 33 mm

Kraft-Weg-Berechnung Druckfeder D-131

Anfrageformular Druckfeder D-131 Federstahl Ø 0,8 x 6,3 x 33 mm

Anfrageformular Druckfeder D-131

Ähnliche Druckfedern im Umfeld der Druckfeder D-131 Federstahl Ø 0,8 x 6,3 x 33 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-131 EN 10270-1 0,8 7,1 33 25,993 13,53 19,47 12,5 1,335 100,0 | 100,0 | 100,0 | 100,0
VD-131 1.4310 0,8 7,1 33 22,325 13,53 19,47 12,5 1,147 92,9 | 100,0 | 92,9 | 85,9
VD-131A 1.4310 0,8 7,1 33 10,648 19,26 13,74 18,5 0,775 71,3 | 100,0 | 55,8 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063P 7,6 35 0,209 EN 10270-1 5,868 6,96 28,04 48,4 | 83,4 | 46,0 | 15,7
D-068A-04 6,5 35 0,236 EN 10270-1 6,078 9,23 25,78 50,0 | 82,8 | 49,5 | 17,7
D-090U-24 7 35,5 0,272 EN 10270-1 5,498 15,3 20,2 56,0 | 88,8 | 58,8 | 20,4
D-066 6,8 30 0,3 EN 10270-1 6,984 6,69 23,31 53,6 | 83,1 | 55,2 | 22,4
D-099A 6,93 36,5 0,347 EN 10270-1 7,171 15,83 20,67 58,6 | 88,9 | 60,9 | 26,0
D-068A-16 6 33 0,364 EN 10270-1 9,211 7,73 25,27 55,3 | 82,3 | 56,2 | 27,3
D-095D 7,9 31 0,491 EN 10270-1 11,193 8,22 22,78 62,9 | 87,5 | 64,3 | 36,8
D-099 6,93 36,5 0,513 EN 10270-1 13,04 11,1 25,4 63,6 | 88,9 | 63,4 | 38,5
D-115H-12 7,8 32,5 0,547 EN 10270-1 11,003 12,38 20,12 67,6 | 92,3 | 69,6 | 41,0
D-115H-01 8 33 0,74 EN 10270-1 17,816 8,92 24,08 74,1 | 92,1 | 74,7 | 55,4
D-100A-01 6,4 33 0,796 EN 10270-1 18,802 9,37 23,63 75,5 | 89,6 | 77,4 | 59,6
D-115L 7,5 35,8 0,819 EN 10270-1 21,408 9,66 26,14 77,1 | 91,4 | 78,4 | 61,3
D-131A 7,1 33 0,902 EN 10270-1 12,397 19,26 13,74 75,6 | 100,0 | 59,1 | 67,6
D-116 6,7 35 0,944 EN 10270-1 22,114 11,57 23,43 82,3 | 92,1 | 84,1 | 70,7
D-131 7,1 33 1,335 EN 10270-1 25,993 13,53 19,47 100,0 | 100,0 | 100,0 | 100,0
D-132C 6,4 36 1,533 EN 10270-1 30,427 16,15 19,85 90,9 | 93,9 | 91,8 | 87,1
D-117H-41 7 31 1,553 EN 10270-1 30,833 11,15 19,85 90,9 | 95,4 | 91,2 | 85,9
D-170A 7,3 30,5 2,202 EN 10270-1 15,523 23,45 7,05 66,2 | 89,9 | 48,0 | 60,6
D-166L 8 34,5 2,475 EN 10270-1 45,586 16,08 18,42 72,6 | 88,1 | 75,8 | 53,9
D-144D 6,3 35,1 2,739 EN 10270-1 47,108 17,9 17,2 70,3 | 90,5 | 71,8 | 48,7
D-173C 7 38,8 3,043 EN 10270-1 57,55 19,89 18,91 67,6 | 87,9 | 71,1 | 43,9
D-170 7,3 30,5 3,259 EN 10270-1 45,65 16,49 14,01 65,1 | 89,9 | 64,4 | 41,0
D-177A 6 34 4,179 EN 10270-1 41,037 24,18 9,82 58,7 | 87,2 | 56,9 | 31,9
D-173CH 6,7 34,2 4,401 EN 10270-1 76,794 16,75 17,45 60,8 | 90,3 | 61,7 | 30,3
D-178 6 34 4,405 EN 10270-1 48,267 23,04 10,96 57,5 | 87,2 | 55,1 | 30,3
D-204A 7,55 35,5 5,377 EN 10270-1 35,924 28,82 6,68 53,9 | 83,7 | 53,3 | 24,8
D-204 7,55 35,5 7,957 EN 10270-1 121,09 20,28 15,22 50,1 | 83,7 | 49,8 | 16,8
D-205E 6,8 29 10,777 EN 10270-1 80,164 21,56 7,44 43,4 | 82,6 | 35,3 | 12,4
D-205A-11 7 30 11,376 EN 10270-1 127,771 18,77 11,23 45,1 | 84,5 | 39,0 | 11,7
D-180Y 6 32 12,324 EN 10270-1 107,136 23,31 8,69 42,7 | 82,7 | 34,4 | 10,8
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-131

Ursprungsland: DE, German; Druckfeder D-131
