Druckfeder D-204A Federstahl Ø 1,25 x 6,3 x 35,5 mm

Staffelpreise - Druckfeder D-204A

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

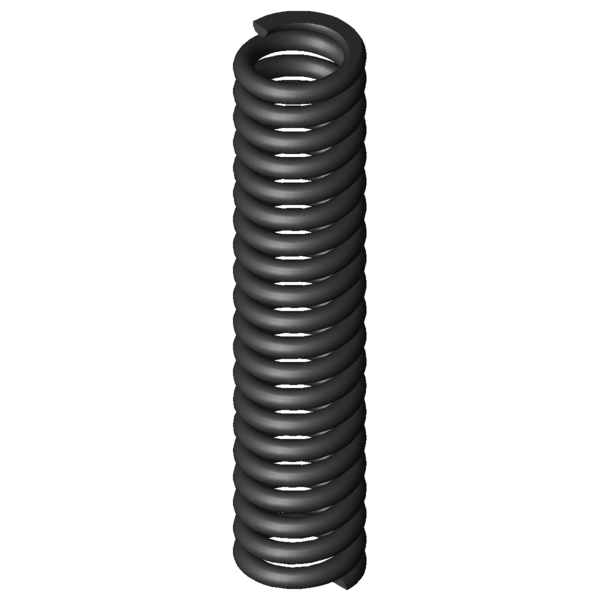

Produktbild Druckfeder D-204A
Produktbild Druckfeder D-204A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-204A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,55 mm Äußerer Windungsdurchmesser
Dd 4,6 mm Dorndurchmesser
Dh 8,1 mm Hülsendurchmesser
L0 35,5 mm Ungespannte Länge der Feder
Lk 17,97 mm Knicklänge
Fn 35,924 N Höchstkraft der Feder
Ln 28,82 mm Kleinste Länge der Feder
sn 6,68 mm Größter Federweg bei statischer Belastung
Fndyn 27,314 N Dynamische Höchstkraft
Lndyn 30,42 mm Kleinste Länge dynamische Belastung
shdyn 5,08 mm Größter Federweg dynamische Belastung
S 1,851 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,377 N/mm Federrate
Gewicht 3,9358 g Gewicht des Artikels
Fntol 6,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,77 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,18 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-204A Federstahl Ø 1,25 x 6,3 x 35,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-204A Federstahl Ø 1,25 x 6,3 x 35,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-204A Federstahl Ø 1,25 x 6,3 x 35,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-204A Federstahl Ø 1,25 x 6,3 x 35,5 mm

Kraft-Weg-Berechnung Druckfeder D-204A

Anfrageformular Druckfeder D-204A Federstahl Ø 1,25 x 6,3 x 35,5 mm

Anfrageformular Druckfeder D-204A

Ähnliche Druckfedern im Umfeld der Druckfeder D-204A Federstahl Ø 1,25 x 6,3 x 35,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-204A EN 10270-1 1,25 7,55 35,5 35,924 28,82 6,68 18,5 5,377 100,0 | 100,0 | 100,0 | 100,0
VD-204A 1.4310 1,25 7,55 35,5 30,855 28,82 6,68 18,5 4,618 92,9 | 100,0 | 92,9 | 85,9
VD-204 1.4310 1,25 7,55 35,5 104,004 20,28 15,22 12,5 6,835 72,6 | 100,0 | 39,2 | 78,7
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-116 6,7 35 0,944 EN 10270-1 22,114 11,57 23,43 47,9 | 81,1 | 45,0 | 17,6
D-131 7,1 33 1,335 EN 10270-1 25,993 13,53 19,47 53,9 | 83,7 | 53,3 | 24,8
D-132C 6,4 36 1,533 EN 10270-1 30,427 16,15 19,85 56,7 | 82,5 | 59,2 | 28,5
D-143K 8 36 1,624 EN 10270-1 35,481 14,15 21,85 61,1 | 88,3 | 64,7 | 30,2
D-143S 7,3 38,7 2,04 EN 10270-1 48,285 15,03 23,67 58,7 | 86,8 | 51,3 | 37,9
D-166C 8,3 33,8 2,095 EN 10270-1 35,722 16,75 17,05 65,7 | 88,7 | 69,3 | 39,0
D-170A 7,3 30,5 2,202 EN 10270-1 15,523 23,45 7,05 65,8 | 87,5 | 69,0 | 40,9
D-166L 8 34,5 2,475 EN 10270-1 45,586 16,08 18,42 64,7 | 90,5 | 57,5 | 46,0
D-144D 6,3 35,1 2,739 EN 10270-1 47,108 17,9 17,2 64,4 | 84,8 | 57,5 | 50,9
D-180-03 8,3 38 2,756 EN 10270-1 47,485 20,77 17,23 66,4 | 90,8 | 57,2 | 51,2
D-173C 7 38,8 3,043 EN 10270-1 57,55 19,89 18,91 64,5 | 88,1 | 48,9 | 56,6
D-170 7,3 30,5 3,259 EN 10270-1 45,65 16,49 14,01 70,4 | 87,5 | 63,2 | 60,6
D-180D 7,5 41 3,671 EN 10270-1 70,404 21,82 19,18 67,5 | 91,3 | 42,9 | 68,3
D-173CH 6,7 34,2 4,401 EN 10270-1 76,794 16,75 17,45 70,9 | 88,4 | 42,5 | 81,8
D-204A 7,55 35,5 5,377 EN 10270-1 35,924 28,82 6,68 100,0 | 100,0 | 100,0 | 100,0
D-200C 8,05 36 5,859 EN 10270-1 83,134 21,81 14,19 78,1 | 97,5 | 45,1 | 91,8
D-204 7,55 35,5 7,957 EN 10270-1 121,09 20,28 15,22 68,1 | 100,0 | 36,8 | 67,6
D-207KU 8,5 36,3 12,029 EN 10270-1 145,099 24,24 12,06 58,3 | 90,0 | 40,1 | 44,7
D-207J 7 37,1 14,378 EN 10270-1 142,47 27,19 9,91 58,8 | 92,6 | 46,3 | 37,4
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-204A

Ursprungsland: DE, German; Druckfeder D-204A
