Druckfeder D-200C Federstahl Ø 1,25 x 6,8 x 36 mm

Staffelpreise - Druckfeder D-200C

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

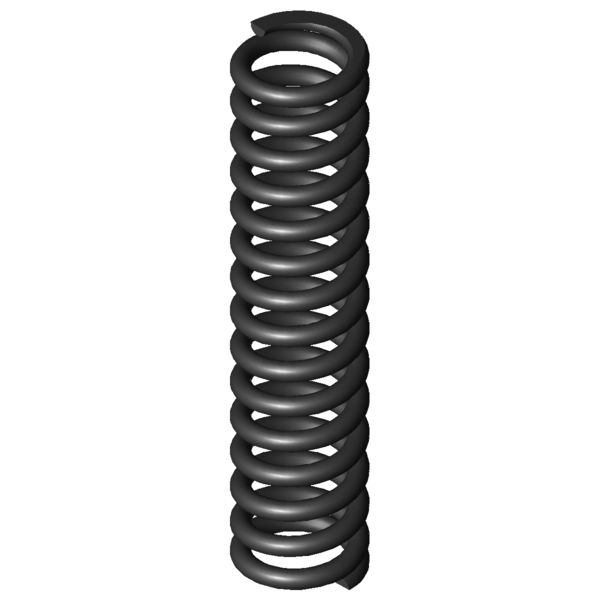

Produktbild Druckfeder D-200C
Produktbild Druckfeder D-200C
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-200C

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,8 mm Mittlerer Windungsdurchmesser
De 8,05 mm Äußerer Windungsdurchmesser
Dd 5,1 mm Dorndurchmesser
Dh 8,5 mm Hülsendurchmesser
L0 36 mm Ungespannte Länge der Feder
Lk 12,95 mm Knicklänge
Fn 83,134 N Höchstkraft der Feder
Ln 21,81 mm Kleinste Länge der Feder
sn 14,19 mm Größter Federweg bei statischer Belastung
Fndyn 75,937 N Dynamische Höchstkraft
Lndyn 23,04 mm Kleinste Länge dynamische Belastung
shdyn 6,87 mm Größter Federweg dynamische Belastung
S 2,574 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,859 N/mm Federrate
Gewicht 3,212 g Gewicht des Artikels
Fntol 6,84 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,73 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,95 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-200C Federstahl Ø 1,25 x 6,8 x 36 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-200C Federstahl Ø 1,25 x 6,8 x 36 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-200C Federstahl Ø 1,25 x 6,8 x 36 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-200C Federstahl Ø 1,25 x 6,8 x 36 mm

Kraft-Weg-Berechnung Druckfeder D-200C

Anfrageformular Druckfeder D-200C Federstahl Ø 1,25 x 6,8 x 36 mm

Anfrageformular Druckfeder D-200C

Ähnliche Druckfedern im Umfeld der Druckfeder D-200C Federstahl Ø 1,25 x 6,8 x 36 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-200C EN 10270-1 1,25 8,05 36 83,134 21,81 14,19 13,5 5,859 84,0 | 97,5 | 80,9 | 73,6
VD-200C 1.4310 1,25 8,05 36 71,404 21,81 14,19 13,5 5,033 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-115H-12 7,8 32,5 0,547 EN 10270-1 11,003 12,38 20,12 46,5 | 79,6 | 50,2 | 9,6
D-115H-02 8 41 0,547 EN 10270-1 16,092 11,57 29,43 41,4 | 81,1 | 33,8 | 9,3
D-115H-01 8 33 0,74 EN 10270-1 17,816 8,92 24,08 46,6 | 80,8 | 46,1 | 12,9
D-115L 7,5 35,8 0,819 EN 10270-1 21,408 9,66 26,14 45,6 | 82,9 | 40,0 | 14,0
D-127E-05 8 41,6 0,894 EN 10270-1 24,85 13,82 27,79 46,3 | 83,3 | 40,5 | 15,3
D-143K 8 36 1,624 EN 10270-1 35,481 14,15 21,85 52,7 | 88,3 | 49,5 | 20,4
D-143S 7,3 38,7 2,04 EN 10270-1 48,285 15,03 23,67 54,8 | 86,8 | 52,1 | 25,6
D-162 9 36 2,094 EN 10270-1 47,415 13,36 22,64 63,0 | 89,7 | 62,8 | 36,6
D-166C 8,3 33,8 2,095 EN 10270-1 35,722 16,75 17,05 63,4 | 89,1 | 64,5 | 36,7
D-166L 8 34,5 2,475 EN 10270-1 45,586 16,08 18,42 67,3 | 87,4 | 71,1 | 43,3
D-180-03 8,3 38 2,756 EN 10270-1 47,485 20,77 17,23 63,1 | 90,8 | 63,8 | 34,6
D-180-02 8,3 32 3,197 EN 10270-1 44,09 18,21 13,79 69,0 | 91,6 | 59,6 | 55,9
D-200D 8,05 42 4,794 EN 10270-1 76,21 26,1 15,9 89,2 | 95,2 | 90,5 | 81,8
D-204A 7,55 35,5 5,377 EN 10270-1 35,924 28,82 6,68 68,1 | 100,0 | 36,8 | 67,6
D-200C 8,05 36 5,859 EN 10270-1 83,134 21,81 14,19 84,0 | 97,5 | 80,9 | 73,6
D-200B 8,05 30 6,878 EN 10270-1 76,001 18,95 11,05 88,1 | 94,4 | 84,6 | 85,2
D-204 7,55 35,5 7,957 EN 10270-1 121,09 20,28 15,22 100,0 | 100,0 | 100,0 | 100,0
D-207D-04 8,6 38 8,066 EN 10270-1 116,613 23,54 14,46 83,3 | 92,5 | 84,7 | 72,6
D-207KU 8,5 36,3 12,029 EN 10270-1 145,099 24,24 12,06 68,4 | 88,7 | 69,0 | 47,5
D-232A-04 9 38 13,181 EN 10270-1 160,256 25,84 12,16 65,6 | 87,4 | 65,9 | 43,4
D-207J 7 37,1 14,378 EN 10270-1 142,47 27,19 9,91 74,3 | 92,6 | 75,1 | 55,3
D-232E 8 42,2 16,431 EN 10270-1 182,797 31,08 11,12 61,7 | 87,6 | 61,9 | 35,6
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-200C

Ursprungsland: DE, German; Druckfeder D-200C
