Druckfeder D-200B Federstahl Ø 1,25 x 6,8 x 30 mm

Staffelpreise - Druckfeder D-200B

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

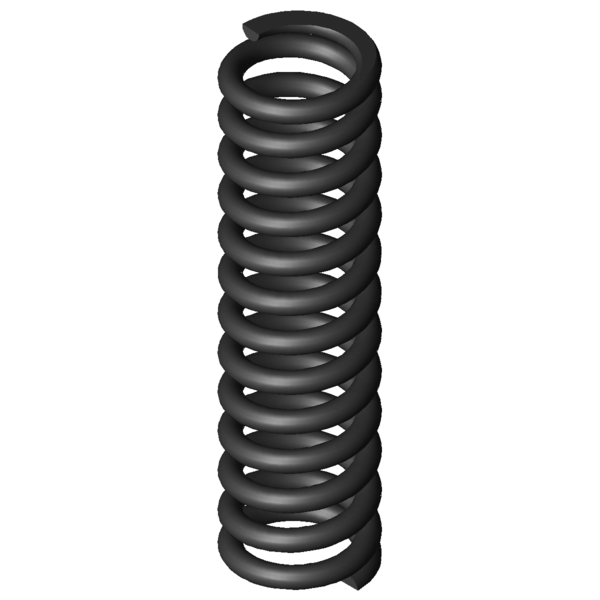

Produktbild Druckfeder D-200B
Produktbild Druckfeder D-200B
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-200B

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,8 mm Mittlerer Windungsdurchmesser
De 8,05 mm Äußerer Windungsdurchmesser
Dd 5,1 mm Dorndurchmesser
Dh 8,5 mm Hülsendurchmesser
L0 30 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 76,001 N Höchstkraft der Feder
Ln 18,95 mm Kleinste Länge der Feder
sn 11,05 mm Größter Federweg bei statischer Belastung
Fndyn 68,852 N Dynamische Höchstkraft
Lndyn 19,99 mm Kleinste Länge dynamische Belastung
shdyn 6,25 mm Größter Federweg dynamische Belastung
S 2,5 mm Steigung der Feder
n 11,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,878 N/mm Federrate
Gewicht 2,7976 g Gewicht des Artikels
Fntol 6,85 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,75 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,83 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-200B Federstahl Ø 1,25 x 6,8 x 30 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-200B Federstahl Ø 1,25 x 6,8 x 30 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-200B Federstahl Ø 1,25 x 6,8 x 30 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-200B Federstahl Ø 1,25 x 6,8 x 30 mm

Kraft-Weg-Berechnung Druckfeder D-200B

Anfrageformular Druckfeder D-200B Federstahl Ø 1,25 x 6,8 x 30 mm

Anfrageformular Druckfeder D-200B

Ähnliche Druckfedern im Umfeld der Druckfeder D-200B Federstahl Ø 1,25 x 6,8 x 30 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-200B EN 10270-1 1,25 8,05 30 76,001 18,95 11,05 11,5 6,878 100,0 | 100,0 | 100,0 | 100,0
VD-200B 1.4310 1,25 8,05 30 65,277 18,95 11,05 11,5 5,908 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-143J 8 29 1,966 EN 10270-1 33,412 12 17 57,5 | 89,3 | 54,5 | 28,6
D-166C 8,3 33,8 2,095 EN 10270-1 35,722 16,75 17,05 58,3 | 88,6 | 55,9 | 30,5
D-170A 7,3 30,5 2,202 EN 10270-1 15,523 23,45 7,05 58,0 | 93,7 | 30,3 | 50,0
D-161 9 28,5 2,341 EN 10270-1 38,236 12,17 16,33 60,4 | 88,1 | 59,0 | 34,0
D-166L 8 34,5 2,475 EN 10270-1 45,586 16,08 18,42 61,6 | 88,8 | 60,0 | 36,0
D-165D 8,7 27 2,625 EN 10270-1 39,101 12,11 14,89 62,8 | 87,5 | 62,8 | 38,2
D-180-02 8,3 32 3,197 EN 10270-1 44,09 18,21 13,79 69,5 | 92,9 | 69,1 | 46,5
D-170 7,3 30,5 3,259 EN 10270-1 45,65 16,49 14,01 79,2 | 93,7 | 69,9 | 74,0
D-166 8,3 25 3,273 EN 10270-1 44,39 11,44 13,56 68,1 | 86,8 | 69,9 | 47,6
D-166K 8 26,3 3,494 EN 10270-1 50,056 11,97 14,33 70,4 | 89,0 | 71,5 | 50,8
D-180-01 8,3 25 4,206 EN 10270-1 44,729 14,37 10,63 76,0 | 89,4 | 77,5 | 61,2
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 89,1 | 96,2 | 88,0 | 83,1
D-200C 8,05 36 5,859 EN 10270-1 83,134 21,81 14,19 88,1 | 94,4 | 84,6 | 85,2
D-180C 7,5 26 5,989 EN 10270-1 70,52 14,23 11,77 89,9 | 89,3 | 93,3 | 87,1
D-200B 8,05 30 6,878 EN 10270-1 76,001 18,95 11,05 100,0 | 100,0 | 100,0 | 100,0
D-180U-10 8 25 8,398 EN 10270-1 97,229 13,42 11,58 87,2 | 92,9 | 86,8 | 81,9
D-207D-03 8,6 32 9,118 EN 10270-1 98,938 21,15 10,85 85,0 | 92,2 | 87,5 | 75,4
D-205E 6,8 29 10,777 EN 10270-1 80,164 21,56 7,44 65,9 | 87,8 | 69,2 | 40,8
D-205A-11 7 30 11,376 EN 10270-1 127,771 18,77 11,23 62,9 | 87,8 | 62,2 | 38,7
D-232A-03 9 32 15,691 EN 10270-1 153,477 22,22 9,78 66,6 | 87,1 | 69,0 | 43,8
D-207KT 8,5 25,6 17,69 EN 10270-1 144,321 17,44 8,16 63,3 | 87,8 | 63,3 | 38,9
D-232D 8 27,1 26,809 EN 10270-1 182,71 20,28 6,82 55,5 | 89,3 | 51,7 | 25,7
D-234E 9 30,3 30,16 EN 10270-1 225,587 22,82 7,48 53,2 | 86,0 | 50,7 | 22,8
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-200B

Ursprungsland: DE, German; Druckfeder D-200B
