Druckfeder D-170 Federstahl Ø 1 x 6,3 x 30,5 mm

Staffelpreise - Druckfeder D-170

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

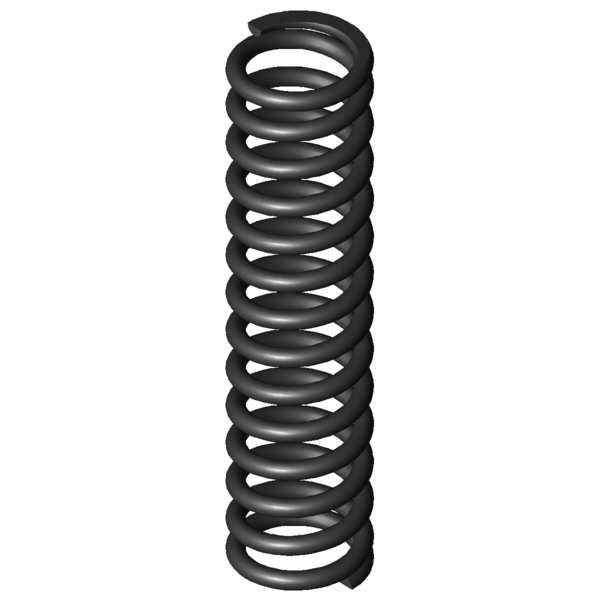

Produktbild Druckfeder D-170
Produktbild Druckfeder D-170
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-170

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,3 mm Äußerer Windungsdurchmesser
Dd 4,9 mm Dorndurchmesser
Dh 7,8 mm Hülsendurchmesser
L0 30,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 45,65 N Höchstkraft der Feder
Ln 16,49 mm Kleinste Länge der Feder
sn 14,01 mm Größter Federweg bei statischer Belastung
Fndyn 42,405 N Dynamische Höchstkraft
Lndyn 17,49 mm Kleinste Länge dynamische Belastung
shdyn 7,7 mm Größter Federweg dynamische Belastung
S 2,36 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,259 N/mm Federrate
Gewicht 1,7817 g Gewicht des Artikels
Fntol 3,55 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,51 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,88 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-170 Federstahl Ø 1 x 6,3 x 30,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-170 Federstahl Ø 1 x 6,3 x 30,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-170 Federstahl Ø 1 x 6,3 x 30,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-170 Federstahl Ø 1 x 6,3 x 30,5 mm

Kraft-Weg-Berechnung Druckfeder D-170

Anfrageformular Druckfeder D-170 Federstahl Ø 1 x 6,3 x 30,5 mm

Anfrageformular Druckfeder D-170

Ähnliche Druckfedern im Umfeld der Druckfeder D-170 Federstahl Ø 1 x 6,3 x 30,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-170 EN 10270-1 1 7,3 30,5 45,65 16,49 14,01 12,5 3,259 100,0 | 100,0 | 100,0 | 100,0
VD-170 1.4310 1 7,3 30,5 39,209 16,49 14,01 12,5 2,799 92,9 | 100,0 | 92,9 | 85,9
VD-170A 1.4310 1 7,3 30,5 13,333 23,45 7,05 18,5 1,892 65,9 | 100,0 | 39,8 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-115H-01 8 33 0,74 EN 10270-1 17,816 8,92 24,08 52,0 | 84,6 | 48,6 | 22,7
D-098 6,93 25,5 0,755 EN 10270-1 13,249 7,95 17,55 52,7 | 80,5 | 54,4 | 23,2
D-100A-01 6,4 33 0,796 EN 10270-1 18,802 9,37 23,63 51,9 | 81,0 | 50,2 | 24,4
D-115L 7,5 35,8 0,819 EN 10270-1 21,408 9,66 26,14 53,2 | 84,2 | 50,2 | 25,1
D-131A 7,1 33 0,902 EN 10270-1 12,397 19,26 13,74 60,1 | 89,9 | 62,6 | 27,7
D-127D 8,3 29 1,164 EN 10270-1 22,137 9,98 19,02 61,5 | 87,7 | 61,1 | 35,7
D-127E-04 8 28,8 1,315 EN 10270-1 24,85 9,91 18,89 64,4 | 88,6 | 64,3 | 40,4
D-131 7,1 33 1,335 EN 10270-1 25,993 13,53 19,47 65,1 | 89,9 | 64,4 | 41,0
D-117H-41 7 31 1,553 EN 10270-1 30,833 11,15 19,85 68,8 | 89,8 | 69,1 | 47,7
D-132B 6,4 28 1,901 EN 10270-1 27,876 13,34 14,67 74,4 | 86,5 | 78,3 | 58,3
D-143J 8 29 1,966 EN 10270-1 33,412 12 17 76,7 | 92,1 | 77,8 | 60,3
D-170A 7,3 30,5 2,202 EN 10270-1 15,523 23,45 7,05 69,9 | 100,0 | 42,2 | 67,6
D-143R 7,3 26,36 3 EN 10270-1 46,69 10,8 15,56 92,7 | 92,1 | 93,9 | 92,1
D-180-02 8,3 32 3,197 EN 10270-1 44,09 18,21 13,79 95,7 | 91,4 | 97,5 | 98,1
D-170 7,3 30,5 3,259 EN 10270-1 45,65 16,49 14,01 100,0 | 100,0 | 100,0 | 100,0
D-173CH 6,7 34,2 4,401 EN 10270-1 76,794 16,75 17,45 79,2 | 93,7 | 69,9 | 74,0
D-204A 7,55 35,5 5,377 EN 10270-1 35,924 28,82 6,68 70,4 | 87,5 | 63,2 | 60,6
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 74,6 | 88,5 | 78,2 | 57,0
D-180C 7,5 26 5,989 EN 10270-1 70,52 14,23 11,77 73,3 | 91,2 | 74,4 | 54,4
D-200B 8,05 30 6,878 EN 10270-1 76,001 18,95 11,05 68,8 | 89,7 | 69,5 | 47,4
D-180D-04 6,5 28,3 7,578 EN 10270-1 79,401 17,82 10,48 66,7 | 90,9 | 66,1 | 43,0
D-204 7,55 35,5 7,957 EN 10270-1 121,09 20,28 15,22 64,5 | 87,5 | 64,9 | 41,0
D-205E 6,8 29 10,777 EN 10270-1 80,164 21,56 7,44 58,2 | 89,4 | 55,0 | 30,2
D-205A-11 7 30 11,376 EN 10270-1 127,771 18,77 11,23 59,3 | 91,4 | 57,9 | 28,6
D-203 7,55 25 11,702 EN 10270-1 121,792 14,59 10,41 56,7 | 86,2 | 55,9 | 27,9
D-232D 8 27,1 26,809 EN 10270-1 182,71 20,28 6,82 43,3 | 80,9 | 36,8 | 12,2
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-170

Ursprungsland: DE, German; Druckfeder D-170
