Druckfeder D-132A-01 Federstahl Ø 0,8 x 6,3 x 65 mm

Staffelpreise - Druckfeder D-132A-01

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

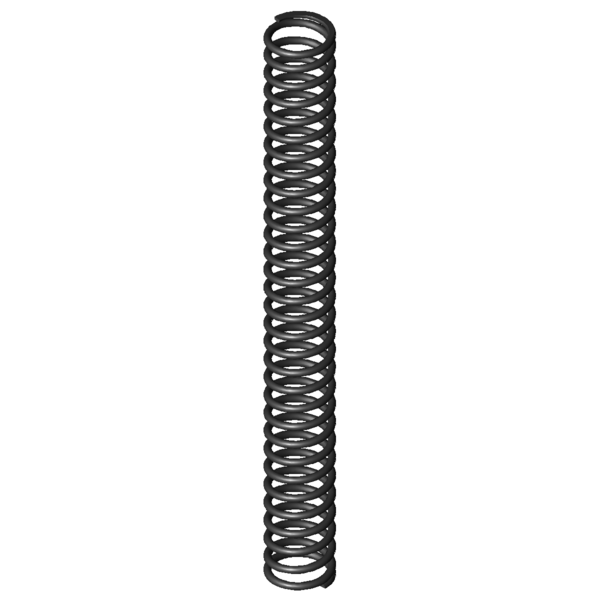

Produktbild Druckfeder D-132A-01
Produktbild Druckfeder D-132A-01
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-132A-01

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,1 mm Äußerer Windungsdurchmesser
Dd 5,1 mm Dorndurchmesser
Dh 7,6 mm Hülsendurchmesser
L0 65 mm Ungespannte Länge der Feder
Lk 57,79 mm Knicklänge
Fn 19,938 N Höchstkraft der Feder
Ln 29,76 mm Kleinste Länge der Feder
sn 35,24 mm Größter Federweg bei statischer Belastung
Fndyn 18,645 N Dynamische Höchstkraft
Lndyn 32,04 mm Kleinste Länge dynamische Belastung
shdyn 26,15 mm Größter Federweg dynamische Belastung
S 2,176 mm Steigung der Feder
n 29,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,566 N/mm Federrate
Gewicht 2,4771 g Gewicht des Artikels
Fntol 1,53 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,51 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,18 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-132A-01 Federstahl Ø 0,8 x 6,3 x 65 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-132A-01 Federstahl Ø 0,8 x 6,3 x 65 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-132A-01 Federstahl Ø 0,8 x 6,3 x 65 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-132A-01 Federstahl Ø 0,8 x 6,3 x 65 mm

Kraft-Weg-Berechnung Druckfeder D-132A-01

Anfrageformular Druckfeder D-132A-01 Federstahl Ø 0,8 x 6,3 x 65 mm

Anfrageformular Druckfeder D-132A-01

Ähnliche Druckfedern im Umfeld der Druckfeder D-132A-01 Federstahl Ø 0,8 x 6,3 x 65 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-132A-01 EN 10270-1 0,8 7,1 65 19,938 29,76 35,24 29,5 0,566 100,0 | 100,0 | 100,0 | 100,0
VD-132A-01 1.4310 0,8 7,1 65 17,124 29,76 35,24 29,5 0,486 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-068A 6,8 65 0,113 EN 10270-1 5,539 16,05 48,95 52,0 | 86,1 | 49,9 | 20,0
D-063L 8,5 60,5 0,131 EN 10270-1 6,866 8,05 52,45 51,2 | 79,7 | 50,8 | 23,1
D-063Q 7,6 55 0,132 EN 10270-1 5,868 10,47 44,53 52,6 | 80,2 | 54,3 | 23,3
D-068 6,8 65 0,138 EN 10270-1 7,105 13,38 51,62 54,1 | 86,1 | 52,0 | 24,3
D-068A-05 6,5 51,8 0,159 EN 10270-1 6,155 13,17 38,63 55,7 | 77,9 | 61,0 | 28,2
D-100A 6,93 54 0,285 EN 10270-1 9,99 18,98 35,02 70,5 | 86,5 | 74,7 | 50,4
D-100 6,93 54 0,347 EN 10270-1 13,243 15,83 38,17 75,7 | 86,5 | 79,4 | 61,3
D-127A 8,8 68 0,362 EN 10270-1 15,902 24,1 43,9 78,7 | 92,1 | 80,0 | 64,0
D-100A-04 6,4 63 0,371 EN 10270-1 16,472 18,64 44,36 78,4 | 88,6 | 81,0 | 65,6
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 80,3 | 91,1 | 82,4 | 67,4
D-090V 5,7 62 0,424 EN 10270-1 18,535 18,24 43,76 81,7 | 83,6 | 86,7 | 74,9
D-127 8,8 68 0,441 EN 10270-1 21,102 20,1 47,9 84,7 | 92,1 | 84,0 | 77,9
D-115M 7,5 56,8 0,502 EN 10270-1 21,043 14,87 41,93 89,3 | 89,9 | 89,4 | 88,7
D-132A-01 7,1 65 0,566 EN 10270-1 19,938 29,76 35,24 100,0 | 100,0 | 100,0 | 100,0
D-127E-06 8 60,8 0,604 EN 10270-1 24,85 19,68 41,12 90,2 | 94,1 | 83,0 | 93,6
D-132A 7,1 48 0,742 EN 10270-1 18,487 23,07 24,93 83,1 | 91,3 | 81,7 | 76,3
D-132 7,1 48 0,902 EN 10270-1 25,928 19,26 28,74 77,7 | 91,3 | 79,2 | 62,7
D-132E 6,4 59 0,932 EN 10270-1 31,179 25,54 33,46 77,9 | 93,6 | 79,4 | 60,7
D-143M 8 57 0,958 EN 10270-1 32,808 22,74 34,26 75,5 | 88,4 | 79,0 | 59,1
D-166E 8,3 64 1,069 EN 10270-1 35,371 30,91 33,09 72,0 | 88,0 | 75,1 | 52,9
D-166N 8 69,7 1,32 EN 10270-1 54,513 28,4 41,3 63,7 | 87,3 | 61,0 | 42,9
D-143T 7,3 57,3 1,378 EN 10270-1 49,509 21,38 35,92 67,2 | 91,4 | 69,2 | 41,0
D-180-06 8,3 64 1,631 EN 10270-1 49,622 33,58 30,42 61,2 | 85,6 | 63,3 | 34,7
D-173CK 6,7 81 1,865 EN 10270-1 76,865 39,78 41,22 57,0 | 84,9 | 55,7 | 30,3
D-173K 6,3 61 2,401 EN 10270-1 63,505 34,55 26,45 54,8 | 87,5 | 53,2 | 23,6
D-173CJ 6,7 50,6 2,974 EN 10270-1 76,717 24,8 25,8 50,9 | 84,1 | 49,6 | 19,0
D-200E 8,05 57 3,516 EN 10270-1 78,447 34,69 22,31 46,8 | 80,0 | 44,4 | 16,1
D-205A 7,55 51,5 4,421 EN 10270-1 75,114 34,51 16,99 43,1 | 79,1 | 37,4 | 12,8
D-207D-07 8,6 64 4,462 EN 10270-1 105,767 40,3 23,7 45,0 | 79,4 | 43,1 | 12,7
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-132A-01

Ursprungsland: DE, German; Druckfeder D-132A-01
