Druckfeder D-173K Federstahl Ø 1 x 5,3 x 61 mm

Staffelpreise - Druckfeder D-173K

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

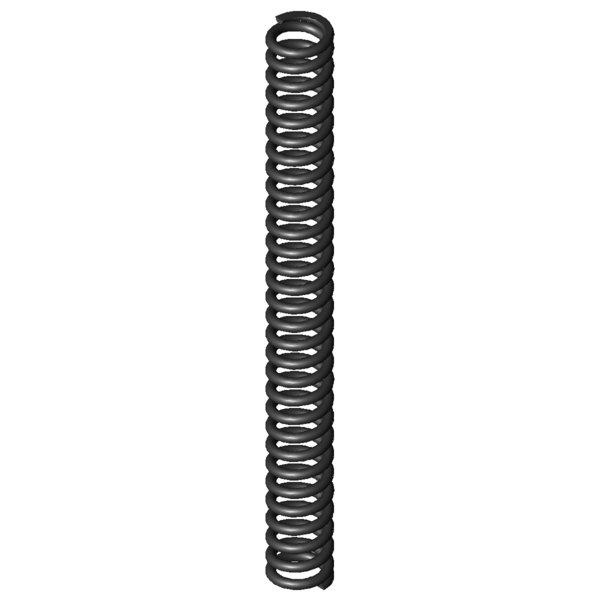

Produktbild Druckfeder D-173K
Produktbild Druckfeder D-173K
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-173K

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 5,3 mm Mittlerer Windungsdurchmesser
De 6,3 mm Äußerer Windungsdurchmesser
Dd 3,9 mm Dorndurchmesser
Dh 6,8 mm Hülsendurchmesser
L0 61 mm Ungespannte Länge der Feder
Lk 55,64 mm Knicklänge
Fn 63,505 N Höchstkraft der Feder
Ln 34,55 mm Kleinste Länge der Feder
sn 26,45 mm Größter Federweg bei statischer Belastung
Fndyn 58,633 N Dynamische Höchstkraft
Lndyn 36,58 mm Kleinste Länge dynamische Belastung
shdyn 10,45 mm Größter Federweg dynamische Belastung
S 2,105 mm Steigung der Feder
n 28,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,401 N/mm Federrate
Gewicht 3,1528 g Gewicht des Artikels
Fntol 4,73 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,66 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,57 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-173K Federstahl Ø 1 x 5,3 x 61 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-173K Federstahl Ø 1 x 5,3 x 61 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-173K Federstahl Ø 1 x 5,3 x 61 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-173K Federstahl Ø 1 x 5,3 x 61 mm

Kraft-Weg-Berechnung Druckfeder D-173K

Anfrageformular Druckfeder D-173K Federstahl Ø 1 x 5,3 x 61 mm

Anfrageformular Druckfeder D-173K

Ähnliche Druckfedern im Umfeld der Druckfeder D-173K Federstahl Ø 1 x 5,3 x 61 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-173K EN 10270-1 1 6,3 61 63,505 34,55 26,45 28,5 2,401 100,0 | 100,0 | 100,0 | 100,0
VD-173K 1.4310 1 6,3 61 54,544 34,55 26,45 28,5 2,062 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 46,7 | 81,9 | 42,2 | 15,9
D-090V 5,7 62 0,424 EN 10270-1 18,535 18,24 43,76 48,5 | 83,0 | 44,8 | 17,6
D-115M 7,5 56,8 0,502 EN 10270-1 21,043 14,87 41,93 50,5 | 82,4 | 48,1 | 20,9
D-100A-03 6,4 51 0,539 EN 10270-1 20,357 13,23 37,77 51,7 | 81,7 | 51,0 | 22,4
D-132A-01 7,1 65 0,566 EN 10270-1 19,938 29,76 35,24 54,8 | 87,5 | 53,2 | 23,6
D-127E-06 8 60,8 0,604 EN 10270-1 24,85 19,68 41,12 54,3 | 86,1 | 51,7 | 25,2
D-117 5,7 48 0,612 EN 10270-1 12,38 27,75 20,25 51,1 | 79,7 | 48,0 | 25,5
D-100A-02 6,4 41 0,619 EN 10270-1 18,14 11,69 29,31 53,8 | 76,2 | 59,4 | 25,8
D-132A 7,1 48 0,742 EN 10270-1 18,487 23,07 24,93 58,3 | 82,5 | 61,7 | 30,9
D-132 7,1 48 0,902 EN 10270-1 25,928 19,26 28,74 62,2 | 82,5 | 66,4 | 37,6
D-132E 6,4 59 0,932 EN 10270-1 31,179 25,54 33,46 64,9 | 91,7 | 64,1 | 38,8
D-143M 8 57 0,958 EN 10270-1 32,808 22,74 34,26 63,9 | 87,4 | 64,4 | 39,9
D-132D 6,4 43 1,284 EN 10270-1 30,866 18,97 24,03 68,7 | 83,0 | 69,7 | 53,5
D-143T 7,3 57,3 1,378 EN 10270-1 49,509 21,38 35,92 74,4 | 90,1 | 75,8 | 57,4
D-173K 6,3 61 2,401 EN 10270-1 63,505 34,55 26,45 100,0 | 100,0 | 100,0 | 100,0
D-173CJ 6,7 50,6 2,974 EN 10270-1 76,717 24,8 25,8 87,7 | 92,3 | 90,2 | 80,7
D-173J 6,3 41 3,338 EN 10270-1 52,027 25,41 15,59 77,1 | 89,1 | 70,4 | 71,9
D-200E 8,05 57 3,516 EN 10270-1 78,447 34,69 22,31 78,3 | 83,9 | 82,7 | 68,3
D-205A 7,55 51,5 4,421 EN 10270-1 75,114 34,51 16,99 70,4 | 82,6 | 74,4 | 54,3
D-205 7,55 51,5 5,377 EN 10270-1 121,951 28,82 22,68 65,4 | 82,6 | 68,9 | 44,7
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-173K

Ursprungsland: DE, German; Druckfeder D-173K
