Druckfeder VD-303 Edelstahl Ø 3,2 x 25 x 200 mm

Staffelpreise - Druckfeder VD-303

Bestellmenge Einzelpreis [EUR]
1 6,1900 EUR
2 4,3600 EUR
3 4,1600 EUR
7 3,3600 EUR
17 2,1300 EUR
37 1,6200 EUR
75 1,5200 EUR
125 1,2327 EUR
175 1,1268 EUR
250 1,0518 EUR
350 0,9700 EUR
450 0,9095 EUR

Druckfeder Kaufen

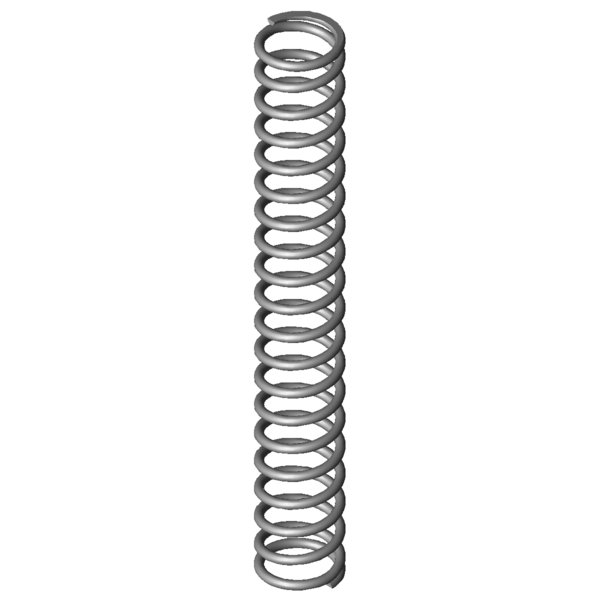

Produktbild Druckfeder VD-303
Produktbild Druckfeder VD-303
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-303

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 28,2 mm Äußerer Windungsdurchmesser
Dd 21 mm Dorndurchmesser
Dh 29,3 mm Hülsendurchmesser
L0 200 mm Ungespannte Länge der Feder
Lk 160,9 mm Knicklänge
Fn 390,601 N Höchstkraft der Feder
Ln 76,94 mm Kleinste Länge der Feder
sn 123,06 mm Größter Federweg bei statischer Belastung
Fndyn 338,038 N Dynamische Höchstkraft
Lndyn 93,5 mm Kleinste Länge dynamische Belastung
shdyn 24,76 mm Größter Federweg dynamische Belastung
S 10,638 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,174 N/mm Federrate
Gewicht 102,3562 g Gewicht des Artikels
Fntol 20,48 N (+/-) Toleranz für statische Höchstkraft
Fndtol 20,16 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,69 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe R - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-303 Edelstahl Ø 3,2 x 25 x 200 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-303 Edelstahl Ø 3,2 x 25 x 200 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-303 Edelstahl Ø 3,2 x 25 x 200 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-303 Edelstahl Ø 3,2 x 25 x 200 mm

Kraft-Weg-Berechnung Druckfeder VD-303

Anfrageformular Druckfeder VD-303 Edelstahl Ø 3,2 x 25 x 200 mm

Anfrageformular Druckfeder VD-303

Ähnliche Druckfedern im Umfeld der Druckfeder VD-303 Edelstahl Ø 3,2 x 25 x 200 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-303 1.4310 3,2 28,2 200 390,601 76,94 123,06 18,5 3,174 100,0 | 100,0 | 100,0 | 100,0
D-303A EN 10270-1 3,2 28,2 200 327,58 92,19 107,81 22,5 3,039 93,8 | 100,0 | 85,7 | 95,7
D-303 EN 10270-1 3,2 28,2 200 454,771 76,94 123,06 18,5 3,696 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-238A 27 195 0,484 1.4310 68,594 53,37 141,63 50,9 | 85,2 | 52,2 | 15,3
VD-239A-06 25 205,5 0,622 1.4310 95,448 52,04 153,46 51,6 | 82,8 | 52,3 | 19,6
VD-238 27 195 0,717 1.4310 107,878 44,5 150,5 54,2 | 85,2 | 54,7 | 22,6
VD-244A 22 200 0,778 1.4310 108,694 60,25 139,75 54,2 | 80,2 | 57,9 | 24,5
VD-247D-09 20 200 0,889 1.4310 115,617 69,96 130,04 56,0 | 77,8 | 62,1 | 28,0
VD-244 22 200 0,946 1.4310 134,419 57,9 142,1 56,8 | 80,2 | 60,5 | 29,8
VD-273A 27,5 240 0,972 1.4310 160,113 75,31 164,69 58,3 | 86,3 | 57,9 | 30,6
VD-268E 31 163 1,094 1.4310 125,006 48,7 114,3 60,1 | 83,5 | 62,4 | 34,5
VD-272A 27,5 165 1,182 1.4310 120,83 62,81 102,19 60,1 | 86,0 | 57,0 | 37,3
VD-273 27,5 240 1,182 1.4310 204,561 67 173 61,8 | 86,3 | 61,8 | 37,3
VD-288O 30 189 1,724 1.4310 223,32 59,48 129,52 74,1 | 92,0 | 76,1 | 54,3
VD-272 27,5 165 1,75 1.4310 203,875 48,5 116,5 71,5 | 86,0 | 73,4 | 55,1
VD-303A 28,2 200 2,61 1.4310 281,357 92,19 107,81 87,3 | 100,0 | 79,8 | 82,2
VD-288Z-45 27 170 2,771 1.4310 270,542 72,38 97,62 84,4 | 91,5 | 74,3 | 87,3
VD-303 28,2 200 3,174 1.4310 390,601 76,94 123,06 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-34 28 142 3,629 1.4310 329,654 51,16 90,84 84,9 | 88,0 | 79,1 | 87,5
VD-334A 29 185 6,372 1.4310 463,381 112,27 72,73 70,5 | 89,9 | 71,7 | 49,8
VD-334 29 185 7,749 1.4310 707,222 93,74 91,26 65,2 | 89,9 | 64,7 | 41,0
VD-359A-09 34 206 11,212 1.4310 907,617 125,05 80,95 54,7 | 81,3 | 54,4 | 28,3
VD-359A-08 34 186 12,457 1.4310 902,634 113,54 72,46 52,2 | 80,0 | 51,1 | 25,5
VD-364A 30 180 15,556 1.4310 653,819 137,97 42,03 50,0 | 82,7 | 46,9 | 20,4
VD-364 30 180 18,919 1.4310 1225,591 115,22 64,78 47,2 | 82,7 | 42,3 | 16,8
VD-363A 30 160 21,212 1.4310 1191,193 103,84 56,16 44,5 | 79,3 | 39,2 | 15,0
VD-364R-18 28 170 37,996 1.4310 1691,616 125,48 44,52 39,6 | 80,8 | 29,6 | 8,4
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder VD-303

Ursprungsland: DE, German; Druckfeder VD-303
