Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Druckfeder VD-303A Edelstahl Ø 3,2 x 25 x 200 mm

Staffelpreise - Druckfeder VD-303A

Bestellmenge	Einzelpreis [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Druckfeder Kaufen

Produktbild Druckfeder VD-303A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-303A

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	25	mm	Mittlerer Windungsdurchmesser
De	28,2	mm	Äußerer Windungsdurchmesser
Dd	21	mm	Dorndurchmesser
Dh	29,3	mm	Hülsendurchmesser
L0	200	mm	Ungespannte Länge der Feder
Lk	160,9	mm	Knicklänge
Fn	281,357	N	Höchstkraft der Feder
Ln	92,19	mm	Kleinste Länge der Feder
sn	107,81	mm	Größter Federweg bei statischer Belastung
Fndyn	263,354	N	Dynamische Höchstkraft
Lndyn	99,09	mm	Kleinste Länge dynamische Belastung
shdyn	46,23	mm	Größter Federweg dynamische Belastung
S	8,747	mm	Steigung der Feder
n	22,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,61	N/mm	Federrate
Gewicht	122,3281	g	Gewicht des Artikels
Fntol	18,34	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	18,02	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,42	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	S	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-303A Edelstahl Ø 3,2 x 25 x 200 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-303A Edelstahl Ø 3,2 x 25 x 200 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-303A Edelstahl Ø 3,2 x 25 x 200 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-303A Edelstahl Ø 3,2 x 25 x 200 mm

Kraft-Weg-Berechnung Druckfeder VD-303A

Anfrageformular Druckfeder VD-303A Edelstahl Ø 3,2 x 25 x 200 mm

Anfrageformular Druckfeder VD-303A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-303A Edelstahl Ø 3,2 x 25 x 200 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-234O	30	182	0,472	1.4310	66,309	41,64	140,36	50,3 \| 82,5 \| 50,2 \| 18,1
VD-234N-10	30	170	0,472	1.4310	60,64	41,64	128,36	50,5 \| 80,5 \| 52,8 \| 18,1
VD-238A	27	195	0,484	1.4310	68,594	53,37	141,63	51,4 \| 85,2 \| 50,3 \| 18,6
VD-239A-06	25	205,5	0,622	1.4310	95,448	52,04	153,46	52,9 \| 82,8 \| 52,1 \| 23,8
VD-238	27	195	0,717	1.4310	107,878	44,5	150,5	55,9 \| 85,2 \| 55,0 \| 27,5
VD-244A	22	200	0,778	1.4310	108,694	60,25	139,75	56,0 \| 80,2 \| 57,9 \| 29,8
VD-247D-09	20	200	0,889	1.4310	115,617	69,96	130,04	58,0 \| 77,8 \| 62,0 \| 34,1
VD-244	22	200	0,946	1.4310	134,419	57,9	142,1	59,4 \| 80,2 \| 61,8 \| 36,2
VD-273A	27,5	240	0,972	1.4310	160,113	75,31	164,69	61,6 \| 86,3 \| 61,2 \| 37,3
VD-268E	31	163	1,094	1.4310	125,006	48,7	114,3	64,9 \| 83,5 \| 69,4 \| 41,9
VD-272A	27,5	165	1,182	1.4310	120,83	62,81	102,19	66,7 \| 86,0 \| 68,9 \| 45,3
VD-273	27,5	240	1,182	1.4310	204,561	67	173	66,4 \| 86,3 \| 67,5 \| 45,3
VD-288O	30	189	1,724	1.4310	223,32	59,48	129,52	79,8 \| 92,0 \| 81,3 \| 66,1
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	78,5 \| 86,0 \| 82,5 \| 67,1
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	93,0 \| 91,5 \| 93,4 \| 94,2
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	87,3 \| 100,0 \| 79,8 \| 82,2
VD-288Z-34	28	142	3,629	1.4310	329,654	51,16	90,84	81,6 \| 88,0 \| 84,8 \| 71,9
VD-334A	29	185	6,372	1.4310	463,381	112,27	72,73	65,0 \| 89,9 \| 64,1 \| 41,0
VD-334	29	185	7,749	1.4310	707,222	93,74	91,26	61,9 \| 89,9 \| 62,2 \| 33,7
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	52,6 \| 81,3 \| 53,0 \| 23,3
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	50,0 \| 80,0 \| 49,2 \| 21,0
VD-364A	30	180	15,556	1.4310	653,819	137,97	42,03	46,8 \| 82,7 \| 41,0 \| 16,8
VD-364	30	180	18,919	1.4310	1225,591	115,22	64,78	46,0 \| 82,7 \| 41,5 \| 13,8
VD-363A	30	160	21,212	1.4310	1191,193	103,84	56,16	43,2 \| 79,3 \| 37,9 \| 12,3
VD-364R-18	28	170	37,996	1.4310	1691,616	125,48	44,52	38,9 \| 80,8 \| 29,0 \| 6,9

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder VD-303A

Ursprungsland: DE, German; Druckfeder VD-303A

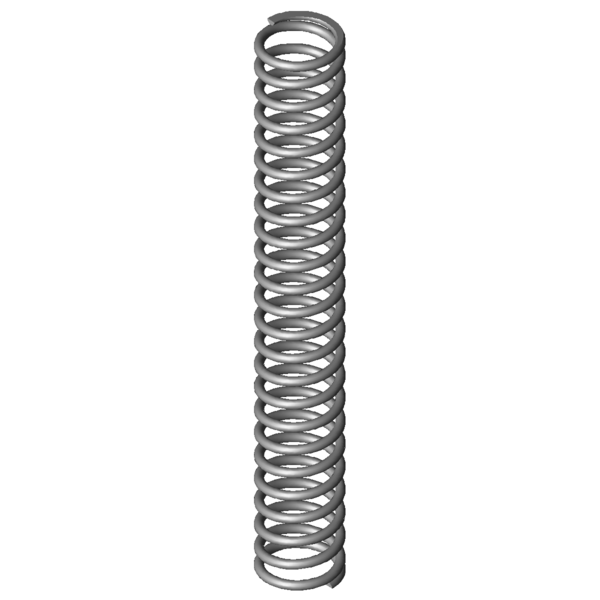

Produktbild - Druckfedern VD-303A
