Druckfeder VD-339Z-04 Edelstahl Ø 5 x 70 x 430 mm

Staffelpreise - Druckfeder VD-339Z-04

Bestellmenge Einzelpreis [EUR]
1 15,2800 EUR
2 12,1700 EUR
3 7,9400 EUR
7 6,0400 EUR
17 4,4300 EUR
37 3,8300 EUR
75 3,7600 EUR
125 3,7600 EUR
175 3,7600 EUR
250 3,7600 EUR
350 3,7600 EUR

Druckfeder Kaufen

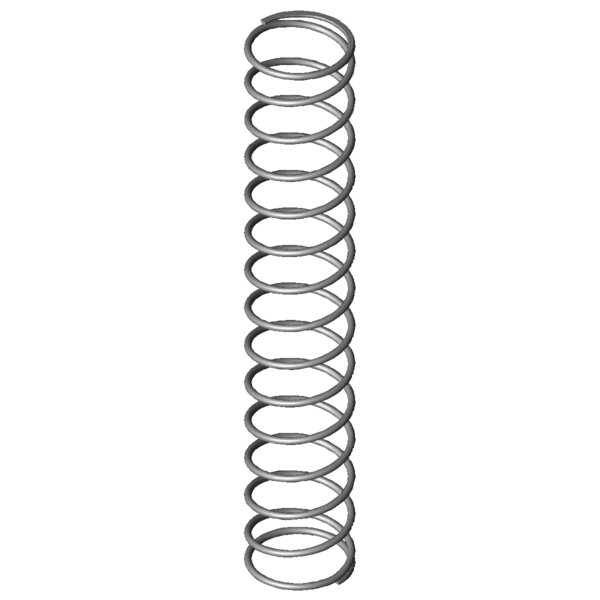

Produktbild Druckfeder VD-339Z-04
Produktbild Druckfeder VD-339Z-04
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-339Z-04

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 70 mm Mittlerer Windungsdurchmesser
De 75 mm Äußerer Windungsdurchmesser
Dd 63,3 mm Dorndurchmesser
Dh 78 mm Hülsendurchmesser
L0 430 mm Ungespannte Länge der Feder
Lk 267,15 mm Knicklänge
Fn 384,903 N Höchstkraft der Feder
Ln 104,1 mm Kleinste Länge der Feder
sn 325,91 mm Größter Federweg bei statischer Belastung
Fndyn 369,189 N Dynamische Höchstkraft
Lndyn 117,4 mm Kleinste Länge dynamische Belastung
shdyn 114,95 mm Größter Federweg dynamische Belastung
S 31,481 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,181 N/mm Federrate
Gewicht 529,0417 g Gewicht des Artikels
Fntol 26,44 N (+/-) Toleranz für statische Höchstkraft
Fndtol 26,17 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 14,34 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AN - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-339Z-04 Edelstahl Ø 5 x 70 x 430 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-339Z-04 Edelstahl Ø 5 x 70 x 430 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-339Z-04 Edelstahl Ø 5 x 70 x 430 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-339Z-04 Edelstahl Ø 5 x 70 x 430 mm

Kraft-Weg-Berechnung Druckfeder VD-339Z-04

Anfrageformular Druckfeder VD-339Z-04 Edelstahl Ø 5 x 70 x 430 mm

Anfrageformular Druckfeder VD-339Z-04

Ähnliche Druckfedern im Umfeld der Druckfeder VD-339Z-04 Edelstahl Ø 5 x 70 x 430 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-339Z-04 1.4310 5 75 430 384,903 104,1 325,91 13,5 1,181 95,8 | 95,9 | 96,1 | 95,2
D-339Z-04 EN 10270-1 5 75 430 448,137 104,1 325,91 13,5 1,375 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313U-01 70 492 0,577 1.4310 232,327 89,45 402,55 69,1 | 83,1 | 72,9 | 51,3
VD-313U 70 379 0,82 1.4310 257,266 65,32 313,68 78,2 | 83,6 | 78,1 | 72,9
VD-313T-01 70 312 0,917 1.4310 231,648 59,28 252,72 76,1 | 82,0 | 68,9 | 77,6
VD-339H 75 380 1,078 1.4310 332,239 71,76 308,24 90,6 | 89,0 | 86,9 | 95,9
VD-339J-12 68 325 1,121 1.4310 266,053 87,68 237,32 83,8 | 85,4 | 71,0 | 94,9
VD-339Y 85 428 1,124 1.4310 390,717 80,49 347,51 100,0 | 100,0 | 100,0 | 100,0
VD-339Z-04 75 430 1,181 1.4310 384,903 104,1 325,91 95,8 | 95,9 | 96,1 | 95,2
VD-343A 68 395 1,182 1.4310 308,819 133,78 261,22 87,7 | 90,8 | 77,1 | 95,1
VD-368A 86,3 490 1,455 1.4310 467,132 169 321 84,6 | 88,4 | 88,0 | 77,3
VD-343 68 395 1,75 1.4310 527,292 93,63 301,37 78,5 | 90,8 | 80,4 | 64,3
VD-349A 55 410 1,944 1.4310 504,34 150,63 259,38 76,1 | 89,6 | 78,0 | 60,7
VD-367A 86,3 365 1,994 1.4310 475,163 126,73 238,27 73,2 | 87,7 | 75,4 | 56,4
VD-368 86,3 490 2,154 1.4310 800,599 118,27 371,73 70,6 | 88,4 | 71,1 | 52,2
VD-364R-63 77 365 2,347 1.4310 579,431 118,11 246,89 67,8 | 86,4 | 69,2 | 47,9
VD-349 55 410 2,365 1.4310 672,508 125,63 284,38 70,6 | 89,6 | 72,2 | 49,9
VD-364E-16 70 335 2,387 1.4310 558,819 100,9 234,1 69,1 | 87,4 | 70,4 | 49,5
VD-374A 69,3 500 2,45 1.4310 760,021 189,79 310,21 66,1 | 82,2 | 70,3 | 45,9
VD-369G 78,3 310 2,954 1.4310 576,69 114,8 195,2 60,4 | 81,3 | 62,0 | 38,1
VD-374 69,3 500 2,98 1.4310 1018,211 158,29 341,71 62,7 | 82,2 | 68,4 | 37,7
VD-373A 69,3 340 2,98 1.4310 541,454 158,29 181,71 60,0 | 80,1 | 62,2 | 37,7
VD-389E-26 89 390 3,048 1.4310 797,571 128,35 261,65 61,7 | 86,0 | 62,1 | 36,9
VD-367 86,3 355 3,167 1.4310 837,102 90,7 264,3 61,3 | 86,9 | 61,4 | 35,5
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder VD-339Z-04

Ursprungsland: DE, German; Druckfeder VD-339Z-04
