Druckfeder VD-374A Edelstahl Ø 6,3 x 63 x 500 mm

Staffelpreise - Druckfeder VD-374A

Bestellmenge Einzelpreis [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0800 EUR
175 6,0800 EUR
250 6,0800 EUR
350 6,0800 EUR

Druckfeder Kaufen

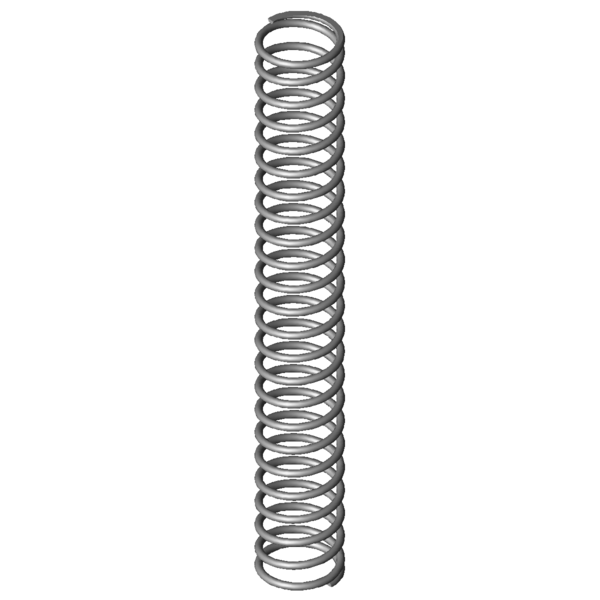

Produktbild Druckfeder VD-374A
Produktbild Druckfeder VD-374A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-374A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 69,3 mm Äußerer Windungsdurchmesser
Dd 55 mm Dorndurchmesser
Dh 72 mm Hülsendurchmesser
L0 500 mm Ungespannte Länge der Feder
Lk 400,5 mm Knicklänge
Fn 760,021 N Höchstkraft der Feder
Ln 189,79 mm Kleinste Länge der Feder
sn 310,21 mm Größter Federweg bei statischer Belastung
Fndyn 716,601 N Dynamische Höchstkraft
Lndyn 207,51 mm Kleinste Länge dynamische Belastung
shdyn 128,35 mm Größter Federweg dynamische Belastung
S 21,942 mm Steigung der Feder
n 22,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,45 N/mm Federrate
Gewicht 1194,835 g Gewicht des Artikels
Fntol 45,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 44,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 11,25 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AU - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-374A Edelstahl Ø 6,3 x 63 x 500 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-374A Edelstahl Ø 6,3 x 63 x 500 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-374A Edelstahl Ø 6,3 x 63 x 500 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-374A Edelstahl Ø 6,3 x 63 x 500 mm

Kraft-Weg-Berechnung Druckfeder VD-374A

Anfrageformular Druckfeder VD-374A Edelstahl Ø 6,3 x 63 x 500 mm

Anfrageformular Druckfeder VD-374A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-374A Edelstahl Ø 6,3 x 63 x 500 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-374A 1.4310 6,3 69,3 500 760,021 189,79 310,21 22,5 2,45 88,3 | 100,0 | 82,7 | 82,2
D-374A EN 10270-1 6,3 69,3 500 884,881 189,79 310,21 22,5 2,853 94,9 | 100,0 | 88,8 | 95,7
D-374 EN 10270-1 6,3 69,3 500 1185,488 158,29 341,71 18,5 3,469 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-318 54 490 0,969 1.4310 371,241 106,74 383,26 61,4 | 79,8 | 64,9 | 39,5
VD-344A 68 585 0,972 1.4310 412,591 160,54 424,46 60,3 | 87,7 | 60,5 | 32,6
VD-339H 75 380 1,078 1.4310 332,239 71,76 308,24 59,2 | 79,9 | 61,4 | 36,2
VD-339J-12 68 325 1,121 1.4310 266,053 87,68 237,32 54,5 | 78,2 | 47,8 | 37,6
VD-339Y 85 428 1,124 1.4310 390,717 80,49 347,51 62,7 | 82,2 | 68,4 | 37,7
VD-339Z-04 75 430 1,181 1.4310 384,903 104,1 325,91 64,0 | 85,9 | 66,6 | 39,6
VD-344 68 585 1,182 1.4310 533,439 133,78 451,22 63,8 | 87,7 | 64,1 | 39,7
VD-343A 68 395 1,182 1.4310 308,819 133,78 261,22 59,5 | 85,5 | 53,4 | 39,7
VD-368A 86,3 490 1,455 1.4310 467,132 169 321 70,5 | 92,8 | 69,9 | 48,8
VD-343 68 395 1,75 1.4310 527,292 93,63 301,37 71,4 | 85,5 | 70,0 | 58,7
VD-368 86,3 490 2,154 1.4310 800,599 118,27 371,73 83,4 | 92,8 | 85,3 | 72,3
VD-364R-63 77 365 2,347 1.4310 579,431 118,11 246,89 76,5 | 86,1 | 64,6 | 78,8
VD-349 55 410 2,365 1.4310 672,508 125,63 284,38 78,1 | 80,2 | 74,6 | 79,4
VD-364E-16 70 335 2,387 1.4310 558,819 100,9 234,1 75,4 | 84,4 | 61,7 | 80,1
VD-374A 69,3 500 2,45 1.4310 760,021 189,79 310,21 88,3 | 100,0 | 82,7 | 82,2
VD-374 69,3 500 2,98 1.4310 1018,211 158,29 341,71 100,0 | 100,0 | 100,0 | 100,0
VD-373A 69,3 340 2,98 1.4310 541,454 158,29 181,71 78,8 | 89,3 | 64,9 | 82,2
VD-389J 75 405 4,311 1.4310 1104,781 148,71 256,29 80,2 | 87,8 | 83,6 | 69,1
VD-373 69,3 340 4,41 1.4310 1009,725 111,04 228,96 80,0 | 89,3 | 83,1 | 67,6
VD-404 71 435 7,748 1.4310 1878,302 192,57 242,43 62,9 | 87,8 | 62,6 | 38,5
VD-429 90 540 9,238 1.4310 2759,686 241,26 298,74 57,3 | 77,5 | 62,2 | 32,3
VD-409AD 56 510 17,518 1.4310 2750,25 353 157 48,1 | 85,9 | 41,5 | 17,0
VD-434 73 410 18,915 1.4310 3319,382 234,51 175,49 45,6 | 80,0 | 41,0 | 15,8
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder VD-374A

Ursprungsland: DE, German; Druckfeder VD-374A
