Schenkelfeder T-16720R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Staffelpreise - Schenkelfeder T-16720R

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

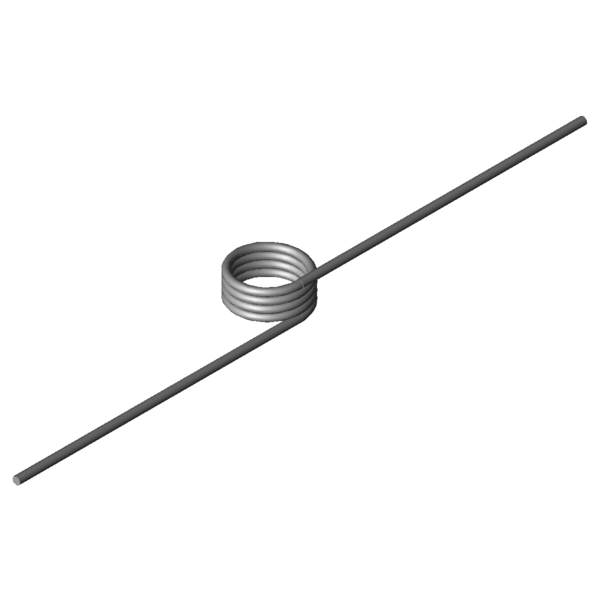

Produktbild Schenkelfeder T-16720R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16720R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	10,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	7	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	79,29	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	285,09	Nmm	Größtes Drehmoment der Feder
alphan	69,43	Grad	Größter Drehwinkel der Feder
nt	4	Stück	Anzahl der Windungen
Ddmax	9	mm	Größter möglicher Dorndurchmesser
Ddmin	5	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	3,1345	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16720R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16720R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16720R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16720R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-16720R

Anfrageformular Schenkelfeder T-16720R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Anfrageformular Schenkelfeder T-16720R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16720R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18558R	9	5	117,41	93,14	1.4310	55,0 \| 76,5 \| 57,9 \| 30,7
T-18583R	11,5	5	119,48	118,43	1.4310	50,9 \| 77,8 \| 50,3 \| 24,6
T-18658R	6,75	6,25	212,15	55,19	1.4310	83,9 \| 81,2 \| 77,0 \| 93,6
T-18683R	9,25	6,25	219,42	74,87	1.4310	81,8 \| 89,2 \| 84,8 \| 71,4
T-18679R	9,25	5	219,42	56,18	1.4310	85,8 \| 83,2 \| 78,9 \| 95,1
T-18708R	11,25	6,25	223,16	90,66	1.4310	75,9 \| 90,3 \| 77,4 \| 59,9
T-18704R	11,25	5	223,16	67,97	1.4310	84,1 \| 84,4 \| 88,1 \| 80,0
T-16708R	7,5	7	275,27	50,56	1.4310	83,6 \| 90,7 \| 84,7 \| 75,4
T-16720R	10,4	7	285,09	69,43	1.4310	78,6 \| 88,1 \| 80,7 \| 67,0
T-16732R	12,6	7	289,84	83,75	1.4310	86,8 \| 92,6 \| 88,2 \| 79,5
T-16728R	12,6	5,6	289,84	62,81	1.4310	55,8 \| 89,2 \| 51,6 \| 26,7
T-18804R	8,9	6,4	429,24	40,93	1.4310	59,0 \| 84,9 \| 58,3 \| 33,8
T-18808R	8,9	8	429,24	54,6	1.4310	70,5 \| 86,9 \| 72,5 \| 52,2
T-18800R	8,9	4,8	429,24	27,25	1.4310	83,6 \| 81,2 \| 78,6 \| 91,0
T-18829R	11,9	6,4	442,58	54,22	1.4310	58,8 \| 84,1 \| 58,6 \| 33,7
T-18833R	11,9	8	442,58	72,29	1.4310	49,2 \| 82,5 \| 45,5 \| 19,7
T-18825R	11,9	4,8	442,58	36,14	1.4310	81,3 \| 88,6 \| 84,4 \| 70,8
T-18904R	10	7,2	554,97	37,1	1.4310	68,6 \| 88,1 \| 69,4 \| 48,2
T-18900R	10	5,4	554,97	24,73	1.4310	84,8 \| 91,4 \| 85,8 \| 77,1
T-18908R	10	9	554,97	49,46	1.4310	60,6 \| 83,9 \| 61,3 \| 36,6
T-18916R	13,5	7,2	572,76	49,64	1.4310	53,0 \| 86,1 \| 48,9 \| 23,9
T-19104R	11	8	798,72	38,6	1.4310	49,8 \| 84,0 \| 45,6 \| 19,8
T-19100R	11	6	798,72	25,73	1.4310	72,6 \| 87,2 \| 74,7 \| 55,8
T-16800R	11,5	6,75	1041,37	22,15	1.4310	59,8 \| 81,7 \| 61,0 \| 36,8

Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202089; Schenkelfeder T-16720R

Ursprungsland: DE, German; Schenkelfeder T-16720R
