Schenkelfeder T-18908R: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18908R


Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

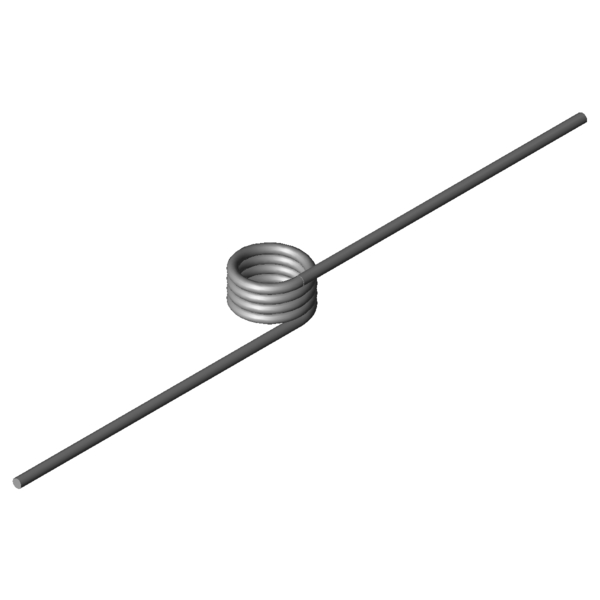

Produktbild Schenkelfeder T-18908R
Produktbild Schenkelfeder T-18908R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18908R


Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 0 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 10 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 9 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 191,08 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 554,97 Nmm Größtes Drehmoment der Feder
alphan 49,46 Grad Größter Drehwinkel der Feder
nt 4 Stück Anzahl der Windungen
Ddmax 8,8 mm Größter möglicher Dorndurchmesser
Ddmin 6 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 5,3822 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18908R: Edelstahl Ø 1,8 x 10 x 60 mm / 0°


Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18908R: Edelstahl Ø 1,8 x 10 x 60 mm / 0°


Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18908R: Edelstahl Ø 1,8 x 10 x 60 mm / 0°


CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18908R: Edelstahl Ø 1,8 x 10 x 60 mm / 0°


Kraft-Weg-Berechnung Schenkelfeder T-18908R

Anfrageformular Schenkelfeder T-18908R: Edelstahl Ø 1,8 x 10 x 60 mm / 0°


Anfrageformular Schenkelfeder T-18908R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18908R: Edelstahl Ø 1,8 x 10 x 60 mm / 0°


Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft


Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18558R 9 5 117,41 93,14 1.4310 38,5 | 67,0 | 37,1 | 11,2
T-18683R 9,25 6,25 219,42 74,87 1.4310 52,0 | 77,1 | 52,8 | 26,1
T-18679R 9,25 5 219,42 56,18 1.4310 57,0 | 72,5 | 63,8 | 34,8
T-18708R 11,25 6,25 223,16 90,66 1.4310 44,8 | 62,7 | 53,5 | 18,3
T-16708R 7,5 7 275,27 50,56 1.4310 66,4 | 76,9 | 73,7 | 48,5
T-16720R 10,4 7 285,09 69,43 1.4310 51,0 | 63,8 | 58,5 | 30,6
T-16716R 10,4 5,6 285,09 52,07 1.4310 66,9 | 78,7 | 73,2 | 48,8
T-16732R 12,6 7 289,84 83,75 1.4310 50,0 | 64,1 | 60,2 | 25,8
T-18808R 8,9 8 429,24 54,6 1.4310 81,0 | 88,9 | 84,0 | 70,1
T-18804R 8,9 6,4 429,24 40,93 1.4310 85,5 | 83,0 | 80,0 | 93,5
T-18833R 11,9 8 442,58 72,29 1.4310 61,4 | 70,7 | 67,9 | 45,6
T-18829R 11,9 6,4 442,58 54,22 1.4310 61,6 | 67,8 | 56,2 | 60,8
T-18858R 14,4 8 449,91 87,17 1.4310 65,8 | 82,4 | 68,9 | 46,0
T-18908R 10 9 554,97 49,46 1.4310 71,5 | 72,3 | 58,5 | 83,5
T-18920R 13,5 9 572,76 66,19 1.4310 68,8 | 71,7 | 70,2 | 64,4
T-18916R 13,5 7,2 572,76 49,64 1.4310 77,9 | 88,1 | 81,0 | 64,5
T-19104R 11 8 798,72 38,6 1.4310 68,2 | 76,3 | 63,2 | 64,9
T-19108R 11 10 798,72 51,55 1.4310 79,4 | 80,0 | 71,6 | 86,7
T-19100R 11 6 798,72 25,73 1.4310 56,9 | 72,6 | 54,9 | 43,3
T-16804R 11,5 9 1041,37 33,22 1.4310 52,3 | 84,0 | 49,2 | 23,7
T-16800R 11,5 6,75 1041,37 22,15 1.4310 60,6 | 70,2 | 45,7 | 65,9
T-16814R 15,5 9 1076,95 44,35 1.4310 59,4 | 92,3 | 55,4 | 30,6
T-19200R 10 7,5 1422,19 18,11 1.4310 46,1 | 72,9 | 48,3 | 17,1
T-19220R 13,5 7,5 1481,57 24,1 1.4310 42,3 | 79,9 | 35,0 | 12,1
T-16900R 11,5 8,4 1888,38 17,42 1.4310 36,6 | 76,5 | 26,5 | 6,9
T-16904R 11,5 11,2 1888,38 26,12 1.4310 48,0 | 80,9 | 44,4 | 18,6
T-19300R 12 9 2364,22 17,35 1.4310 51,1 | 76,4 | 54,2 | 22,7
T-17000R 12,5 9,6 2709,97 16,09 1.4310 46,8 | 74,1 | 48,0 | 18,4
T-19400R 12,4 10,8 3909,65 14,81 1.4310 40,3 | 72,9 | 36,3 | 11,7
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-18908R


Ursprungsland: DE, German; Schenkelfeder T-18908R
