Schenkelfeder T-18920R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18920R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

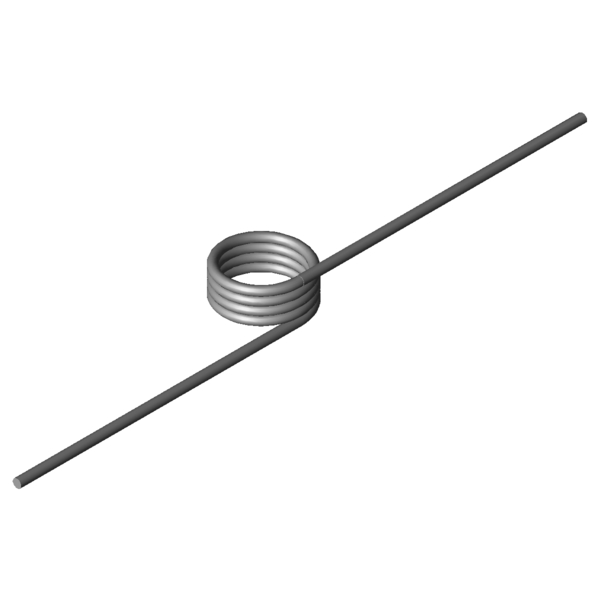

Produktbild Schenkelfeder T-18920R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18920R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,8	mm	Drahtdurchmesser
Di	13,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	9	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	167,8	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	572,76	Nmm	Größtes Drehmoment der Feder
alphan	66,19	Grad	Größter Drehwinkel der Feder
nt	4	Stück	Anzahl der Windungen
Ddmax	11,7	mm	Größter möglicher Dorndurchmesser
Ddmin	8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,35	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	6,2644	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18920R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18920R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18920R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18920R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18920R

Anfrageformular Schenkelfeder T-18920R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Anfrageformular Schenkelfeder T-18920R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18920R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18733R	14,25	6,25	226,96	114,26	1.4310	49,9 \| 77,9 \| 48,8 \| 23,0
T-16732R	12,6	7	289,84	83,75	1.4310	62,6 \| 83,0 \| 64,8 \| 40,0
T-18833R	11,9	8	442,58	72,29	1.4310	81,3 \| 88,6 \| 84,4 \| 70,8
T-18829R	11,9	6,4	442,58	54,22	1.4310	85,5 \| 82,7 \| 79,6 \| 94,3
T-18858R	14,4	8	449,91	87,17	1.4310	75,8 \| 90,5 \| 77,2 \| 59,6
T-18854R	14,4	6,4	449,91	65,31	1.4310	84,3 \| 84,6 \| 88,6 \| 79,6
T-18908R	10	9	554,97	49,46	1.4310	44,6 \| 77,2 \| 41,1 \| 15,5
T-18920R	13,5	9	572,76	66,19	1.4310	41,2 \| 76,6 \| 34,9 \| 12,0
T-18932R	16	9	581,21	78,14	1.4310	70,6 \| 75,6 \| 64,7 \| 71,5
T-18928R	16	7,2	581,21	58,6	1.4310	89,6 \| 88,1 \| 93,5 \| 87,2
T-19104R	11	8	798,72	38,6	1.4310	54,4 \| 79,5 \| 55,0 \| 28,6
T-19108R	11	10	798,72	51,55	1.4310	51,1 \| 85,5 \| 46,5 \| 21,4
T-19129R	15	8	825,31	52,18	1.4310	68,7 \| 76,7 \| 63,5 \| 65,8
T-19133R	15	10	825,31	69,54	1.4310	80,0 \| 80,4 \| 71,9 \| 87,7
T-16804R	11,5	9	1041,37	33,22	1.4310	65,7 \| 86,9 \| 66,9 \| 43,4
T-16800R	11,5	6,75	1041,37	22,15	1.4310	71,7 \| 80,2 \| 70,0 \| 65,0
T-16814R	15,5	9	1076,95	44,35	1.4310	56,6 \| 78,3 \| 58,0 \| 33,6
T-16810R	15,5	6,75	1076,95	29,57	1.4310	51,1 \| 80,7 \| 48,9 \| 23,8
T-16824R	18,5	9	1094,7	52,7	1.4310	64,0 \| 84,3 \| 66,0 \| 41,7
T-19220R	13,5	7,5	1481,57	24,1	1.4310	73,3 \| 87,9 \| 75,4 \| 56,7
T-16900R	11,5	8,4	1888,38	17,42	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16904R	11,5	11,2	1888,38	26,12	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16910R	15,5	8,4	1965,24	23,2	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202089; Schenkelfeder T-18920R

Ursprungsland: DE, German; Schenkelfeder T-18920R
