Schenkelfeder T-18932R: Edelstahl Ø 1,8 x 16 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18932R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

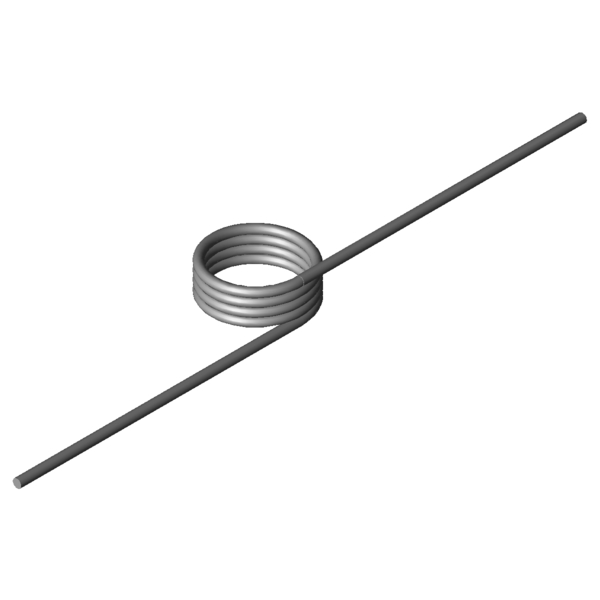

Produktbild Schenkelfeder T-18932R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18932R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,8	mm	Drahtdurchmesser
Di	16	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	9	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	155,57	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	581,21	Nmm	Größtes Drehmoment der Feder
alphan	78,14	Grad	Größter Drehwinkel der Feder
nt	4	Stück	Anzahl der Windungen
Ddmax	13,8	mm	Größter möglicher Dorndurchmesser
Ddmin	10	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,4	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	6,8945	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18932R: Edelstahl Ø 1,8 x 16 x 60 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18932R: Edelstahl Ø 1,8 x 16 x 60 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18932R: Edelstahl Ø 1,8 x 16 x 60 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18932R: Edelstahl Ø 1,8 x 16 x 60 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18932R

Anfrageformular Schenkelfeder T-18932R: Edelstahl Ø 1,8 x 16 x 60 mm / 0°

Anfrageformular Schenkelfeder T-18932R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18932R: Edelstahl Ø 1,8 x 16 x 60 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16744R	16,2	7	295,06	107,18	1.4310	49,8 \| 78,0 \| 48,2 \| 23,2
T-18833R	11,9	8	442,58	72,29	1.4310	45,6 \| 63,2 \| 53,9 \| 19,8
T-18858R	14,4	8	449,91	87,17	1.4310	80,7 \| 89,3 \| 83,5 \| 69,4
T-18854R	14,4	6,4	449,91	65,31	1.4310	71,8 \| 81,2 \| 76,2 \| 58,0
T-18883R	18,4	8	457,84	110,77	1.4310	59,3 \| 82,0 \| 61,2 \| 34,8
T-18908R	10	9	554,97	49,46	1.4310	51,8 \| 63,8 \| 55,3 \| 36,2
T-18920R	13,5	9	572,76	66,19	1.4310	50,8 \| 63,2 \| 61,2 \| 27,9
T-18916R	13,5	7,2	572,76	49,64	1.4310	77,9 \| 88,1 \| 81,0 \| 64,5
T-18932R	16	9	581,21	78,14	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18944R	20,5	9	591,67	99,65	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-19129R	15	8	825,31	52,18	1.4310	68,8 \| 90,9 \| 68,6 \| 47,0
T-19133R	15	10	825,31	69,54	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-19154R	18	8	838,31	62,37	1.4310	81,8 \| 81,8 \| 75,2 \| 88,3
T-19158R	18	10	838,31	83,13	1.4310	81,7 \| 89,6 \| 81,7 \| 73,8
T-16804R	11,5	9	1041,37	33,22	1.4310	75,7 \| 73,5 \| 54,8 \| 98,8
T-16814R	15,5	9	1076,95	44,35	1.4310	59,4 \| 92,3 \| 55,4 \| 30,6
T-16810R	15,5	6,75	1076,95	29,57	1.4310	56,1 \| 78,5 \| 57,1 \| 32,6
T-16824R	18,5	9	1094,7	52,7	1.4310	61,6 \| 88,8 \| 60,3 \| 35,8
T-19220R	13,5	7,5	1481,57	24,1	1.4310	42,3 \| 79,9 \| 35,0 \| 12,1
T-19240R	17,5	7,5	1524,2	30,99	1.4310	50,4 \| 76,5 \| 50,5 \| 24,1
T-16900R	11,5	8,4	1888,38	17,42	1.4310	36,6 \| 76,5 \| 26,5 \| 6,9
T-16910R	15,5	8,4	1965,24	23,2	1.4310	41,1 \| 84,8 \| 29,6 \| 8,8
T-16914R	15,5	11,2	1965,24	34,79	1.4310	43,6 \| 80,5 \| 37,0 \| 13,2
T-16920R	19,5	8,4	2014,76	28,98	1.4310	41,2 \| 79,9 \| 33,0 \| 10,7

Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202089; Schenkelfeder T-18932R

Ursprungsland: DE, German; Schenkelfeder T-18932R
