Schenkelfeder T-18854R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18854R

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

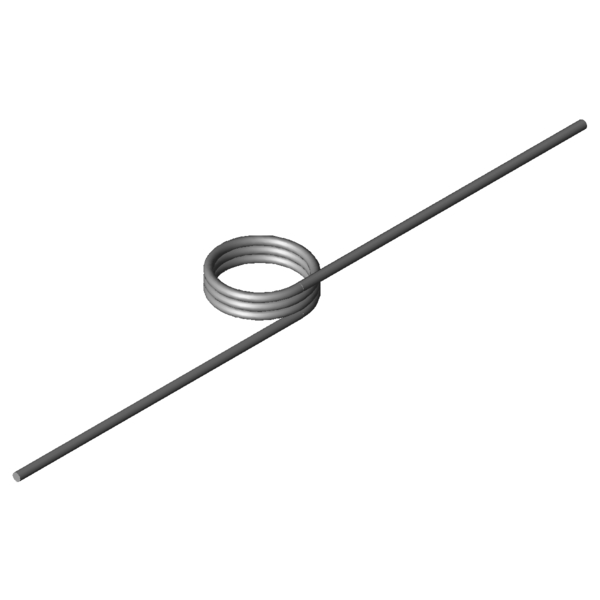

Produktbild Schenkelfeder T-18854R
Produktbild Schenkelfeder T-18854R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18854R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 0 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,6 mm Drahtdurchmesser
Di 14,4 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 6,4 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 116,42 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 449,91 Nmm Größtes Drehmoment der Feder
alphan 65,31 Grad Größter Drehwinkel der Feder
nt 3 Stück Anzahl der Windungen
Ddmax 13 mm Größter möglicher Dorndurchmesser
Ddmin 11,5 mm Kleinster möglicher Dorndurchmesser
Ditol 0,37 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 4,2925 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18854R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18854R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18854R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18854R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18854R

Anfrageformular Schenkelfeder T-18854R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 0°

Anfrageformular Schenkelfeder T-18854R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18854R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18583R 11,5 5 119,48 118,43 1.4310 43,0 | 73,5 | 40,9 | 14,6
T-18683R 9,25 6,25 219,42 74,87 1.4310 63,5 | 80,0 | 68,0 | 42,5
T-18708R 11,25 6,25 223,16 90,66 1.4310 60,4 | 84,6 | 60,8 | 35,7
T-18733R 14,25 6,25 226,96 114,26 1.4310 58,1 | 91,6 | 53,8 | 28,8
T-18729R 14,25 5 226,96 85,67 1.4310 62,3 | 85,1 | 63,3 | 38,5
T-16720R 10,4 7 285,09 69,43 1.4310 74,0 | 83,7 | 78,7 | 59,6
T-16716R 10,4 5,6 285,09 52,07 1.4310 77,8 | 82,4 | 71,5 | 79,5
T-16732R 12,6 7 289,84 83,75 1.4310 70,1 | 88,8 | 71,2 | 50,2
T-16728R 12,6 5,6 289,84 62,81 1.4310 78,3 | 87,5 | 80,3 | 67,0
T-16744R 16,2 7 295,06 107,18 1.4310 64,2 | 89,3 | 63,3 | 40,0
T-16740R 16,2 5,6 295,06 80,39 1.4310 71,6 | 88,0 | 73,4 | 53,3
T-18804R 8,9 6,4 429,24 40,93 1.4310 77,3 | 87,3 | 79,0 | 65,7
T-18829R 11,9 6,4 442,58 54,22 1.4310 89,8 | 94,2 | 90,7 | 84,4
T-18854R 14,4 6,4 449,91 65,31 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18879R 18,4 6,4 457,84 83,1 1.4310 87,1 | 92,8 | 88,4 | 80,0
T-18916R 13,5 7,2 572,76 49,64 1.4310 75,8 | 90,5 | 77,3 | 59,7
T-18912R 13,5 5,4 572,76 33,09 1.4310 64,5 | 89,0 | 64,6 | 39,8
T-18928R 16 7,2 581,21 58,6 1.4310 80,8 | 89,3 | 83,6 | 69,5
T-18924R 16 5,4 581,21 39,07 1.4310 67,6 | 87,8 | 68,6 | 46,3
T-19100R 11 6 798,72 25,73 1.4310 51,1 | 83,4 | 47,9 | 22,2
T-19125R 15 6 825,31 34,82 1.4310 57,6 | 89,9 | 53,9 | 29,1
T-19129R 15 8 825,31 52,18 1.4310 65,4 | 85,3 | 67,2 | 43,6
T-19150R 18 6 838,31 41,52 1.4310 59,1 | 84,6 | 58,6 | 34,1
T-16800R 11,5 6,75 1041,37 22,15 1.4310 45,0 | 81,9 | 38,6 | 14,7
T-16810R 15,5 6,75 1076,95 29,57 1.4310 49,6 | 86,3 | 43,5 | 18,9
T-16820R 18,5 6,75 1094,7 35,14 1.4310 50,3 | 81,3 | 47,5 | 22,1
T-19220R 13,5 7,5 1481,57 24,1 1.4310 42,0 | 81,0 | 33,6 | 11,2
T-19240R 17,5 7,5 1524,2 30,99 1.4310 43,2 | 77,2 | 38,5 | 14,0
T-16910R 15,5 8,4 1965,24 23,2 1.4310 37,6 | 75,4 | 29,2 | 8,1
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-18854R

Ursprungsland: DE, German; Schenkelfeder T-18854R
