Schenkelfeder T-18912R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18912R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

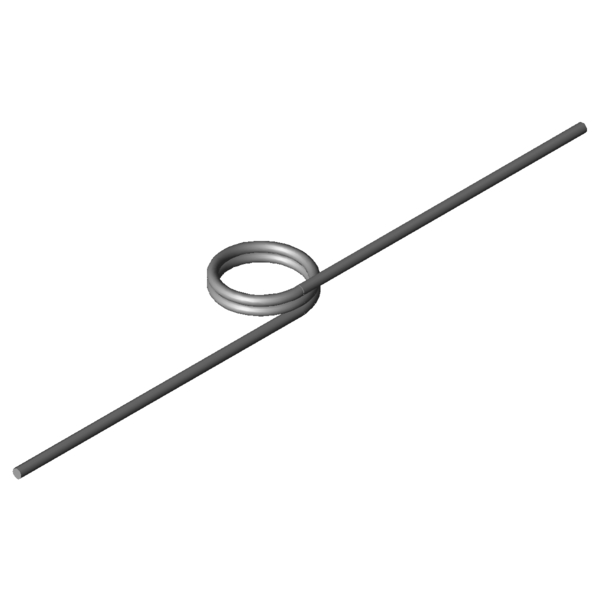

Produktbild Schenkelfeder T-18912R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18912R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,8	mm	Drahtdurchmesser
Di	13,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	5,4	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	198,17	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	572,76	Nmm	Größtes Drehmoment der Feder
alphan	33,09	Grad	Größter Drehwinkel der Feder
nt	2	Stück	Anzahl der Windungen
Ddmax	11,7	mm	Größter möglicher Dorndurchmesser
Ddmin	8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,35	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	4,3362	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18912R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18912R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18912R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18912R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18912R

Anfrageformular Schenkelfeder T-18912R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Anfrageformular Schenkelfeder T-18912R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18912R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18729R	14,25	5	226,96	85,67	1.4310	85,9 \| 82,9 \| 78,4 \| 96,2
T-16716R	10,4	5,6	285,09	52,07	1.4310	57,3 \| 83,7 \| 56,7 \| 31,6
T-16712R	10,4	4,2	285,09	34,71	1.4310	65,8 \| 77,5 \| 72,6 \| 47,5
T-16728R	12,6	5,6	289,84	62,81	1.4310	55,8 \| 89,2 \| 51,6 \| 26,7
T-16724R	12,6	4,2	289,84	41,87	1.4310	62,6 \| 83,0 \| 64,8 \| 40,0
T-16732R	12,6	7	289,84	83,75	1.4310	86,8 \| 92,6 \| 88,2 \| 79,5
T-16740R	16,2	5,6	295,06	80,39	1.4310	51,1 \| 85,8 \| 46,3 \| 21,2
T-16736R	16,2	4,2	295,06	53,59	1.4310	56,0 \| 79,6 \| 56,6 \| 31,8
T-18800R	8,9	4,8	429,24	27,25	1.4310	83,6 \| 81,2 \| 78,6 \| 91,0
T-18825R	11,9	4,8	442,58	36,14	1.4310	81,3 \| 88,6 \| 84,4 \| 70,8
T-18829R	11,9	6,4	442,58	54,22	1.4310	58,8 \| 84,1 \| 58,6 \| 33,7
T-18850R	14,4	4,8	449,91	43,54	1.4310	75,8 \| 90,5 \| 77,3 \| 59,7
T-18854R	14,4	6,4	449,91	65,31	1.4310	64,2 \| 89,3 \| 63,3 \| 40,0
T-18900R	10	5,4	554,97	24,73	1.4310	84,8 \| 91,4 \| 85,8 \| 77,1
T-18912R	13,5	5,4	572,76	33,09	1.4310	45,5 \| 79,4 \| 41,2 \| 15,9
T-18924R	16	5,4	581,21	39,07	1.4310	48,9 \| 84,6 \| 43,6 \| 18,5
T-19100R	11	6	798,72	25,73	1.4310	72,6 \| 87,2 \| 74,7 \| 55,8
T-19125R	15	6	825,31	34,82	1.4310	42,8 \| 82,8 \| 34,1 \| 11,6
T-19150R	18	6	838,31	41,52	1.4310	44,2 \| 81,9 \| 37,0 \| 13,6
T-16800R	11,5	6,75	1041,37	22,15	1.4310	59,8 \| 81,7 \| 61,0 \| 36,8
T-16810R	15,5	6,75	1076,95	29,57	1.4310	67,1 \| 82,4 \| 71,3 \| 47,5
T-19220R	13,5	7,5	1481,57	24,1	1.4310	55,1 \| 81,3 \| 55,7 \| 28,2

Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202089; Schenkelfeder T-18912R

Ursprungsland: DE, German; Schenkelfeder T-18912R
