Schenkelfeder T-16740R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 0°

Staffelpreise - Schenkelfeder T-16740R

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

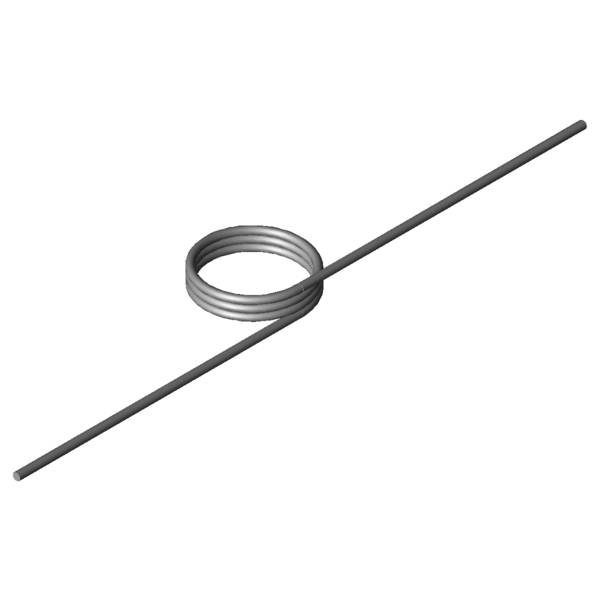

Produktbild Schenkelfeder T-16740R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16740R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	16,2	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	5,6	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	69,56	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	295,06	Nmm	Größtes Drehmoment der Feder
alphan	80,39	Grad	Größter Drehwinkel der Feder
nt	3	Stück	Anzahl der Windungen
Ddmax	13,7	mm	Größter möglicher Dorndurchmesser
Ddmin	8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,4	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	3,348	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16740R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16740R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16740R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16740R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-16740R

Anfrageformular Schenkelfeder T-16740R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 0°

Anfrageformular Schenkelfeder T-16740R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16740R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18583R	11,5	5	119,48	118,43	1.4310	45,0 \| 82,2 \| 38,3 \| 14,6
T-18704R	11,25	5	223,16	67,97	1.4310	68,1 \| 87,5 \| 69,3 \| 47,4
T-18708R	11,25	6,25	223,16	90,66	1.4310	77,3 \| 82,8 \| 82,2 \| 67,1
T-18729R	14,25	5	226,96	85,67	1.4310	63,0 \| 87,2 \| 63,6 \| 38,3
T-18733R	14,25	6,25	226,96	114,26	1.4310	72,2 \| 88,9 \| 73,6 \| 54,1
T-18725R	14,25	3,75	226,96	57,18	1.4310	74,0 \| 89,0 \| 75,8 \| 57,3
T-16716R	10,4	5,6	285,09	52,07	1.4310	84,8 \| 85,8 \| 89,4 \| 79,1
T-16728R	12,6	5,6	289,84	62,81	1.4310	86,8 \| 92,6 \| 88,2 \| 79,5
T-16724R	12,6	4,2	289,84	41,87	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16732R	12,6	7	289,84	83,75	1.4310	63,9 \| 78,8 \| 69,1 \| 43,7
T-16740R	16,2	5,6	295,06	80,39	1.4310	65,3 \| 78,2 \| 71,4 \| 46,4
T-18825R	11,9	4,8	442,58	36,14	1.4310	74,1 \| 89,8 \| 75,9 \| 56,5
T-18829R	11,9	6,4	442,58	54,22	1.4310	64,9 \| 82,8 \| 67,1 \| 45,0
T-18850R	14,4	4,8	449,91	43,54	1.4310	78,3 \| 87,5 \| 80,3 \| 67,0
T-18854R	14,4	6,4	449,91	65,31	1.4310	83,8 \| 82,7 \| 81,7 \| 87,0
T-18875R	18,4	4,8	457,84	55,43	1.4310	66,1 \| 87,1 \| 66,7 \| 44,4
T-18879R	18,4	6,4	457,84	83,1	1.4310	80,8 \| 89,2 \| 83,7 \| 69,6
T-18900R	10	5,4	554,97	24,73	1.4310	54,9 \| 78,3 \| 55,6 \| 30,8
T-18912R	13,5	5,4	572,76	33,09	1.4310	62,6 \| 83,0 \| 64,8 \| 40,0
T-18916R	13,5	7,2	572,76	49,64	1.4310	79,6 \| 88,6 \| 81,6 \| 68,6
T-18924R	16	5,4	581,21	39,07	1.4310	65,4 \| 78,1 \| 71,6 \| 46,5
T-18928R	16	7,2	581,21	58,6	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-18936R	20,5	5,4	591,67	49,83	1.4310	57,1 \| 84,4 \| 55,9 \| 30,9
T-19100R	11	6	798,72	25,73	1.4310	49,0 \| 75,8 \| 48,9 \| 22,3
T-19125R	15	6	825,31	34,82	1.4310	58,2 \| 82,2 \| 59,1 \| 33,4
T-19150R	18	6	838,31	41,52	1.4310	63,1 \| 87,0 \| 63,1 \| 39,2

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-16740R

Ursprungsland: DE, German; Schenkelfeder T-16740R
