Schenkelfeder T-18704R: Edelstahl Ø 1,25 x 11,25 x 55 mm / 0°

Staffelpreise - Schenkelfeder T-18704R

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Schenkelfeder Kaufen

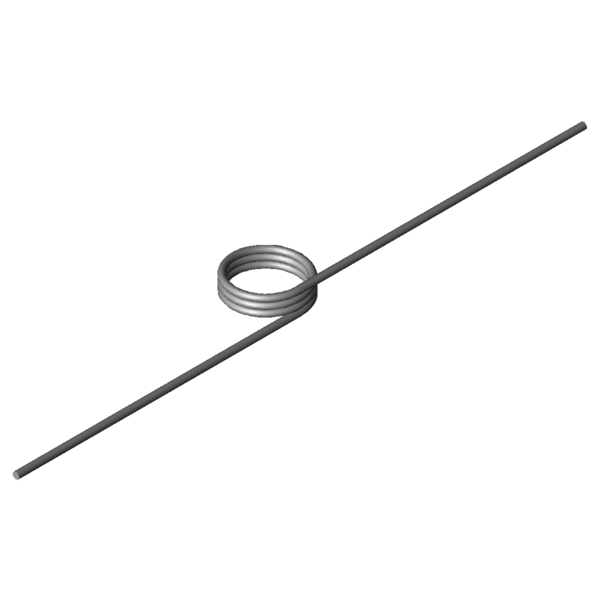

Produktbild Schenkelfeder T-18704R
Produktbild Schenkelfeder T-18704R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18704R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 0 Grad Schenkelstellung unbelastet
alpha1 - Grad Drehwinkel vorgespannt
F1 - N Kraft der Feder vorgespannt
M1 - Nmm Drehmoment der Feder vorgespannt
alpha2 - Grad Drehwinkel gespannt
F2 - N Kraft der Feder gespannt
M2 - Nmm Drehmoment der Feder gespannt
alphah - Grad Arbeitsdrehwinkel
d 1,25 mm Drahtdurchmesser
Di 11,25 mm Innerer Windungsdurchmesser
Dd - mm Dorndurchmesser
LsH - mm Schenkellänge des Hebelarmes
LsR - mm Schenkellänge des ruhenden Armes
Lk0 5 mm Länge des Federkörpers
Ls 55 mm Schenkellängen
RH - mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 55,51 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 223,16 Nmm Größtes Drehmoment der Feder
alphan 67,97 Grad Größter Drehwinkel der Feder
nt 3 Stück Anzahl der Windungen
Ddmax 10,1 mm Größter möglicher Dorndurchmesser
Ddmin 9 mm Kleinster möglicher Dorndurchmesser
Ditol 0,3 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 2,2041 g Gewicht des Artikels
Preisgruppe J - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18704R: Edelstahl Ø 1,25 x 11,25 x 55 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18704R: Edelstahl Ø 1,25 x 11,25 x 55 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18704R: Edelstahl Ø 1,25 x 11,25 x 55 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18704R: Edelstahl Ø 1,25 x 11,25 x 55 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18704R

Anfrageformular Schenkelfeder T-18704R: Edelstahl Ø 1,25 x 11,25 x 55 mm / 0°

Anfrageformular Schenkelfeder T-18704R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18704R: Edelstahl Ø 1,25 x 11,25 x 55 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16264R 6,37 5,04 31,27 192,93 1.4310 32,8 | 68,7 | 24,6 | 4,9
T-16364R 7,3 5,6 42,56 196,88 1.4310 34,5 | 70,1 | 26,8 | 6,6
T-18484R 9,2 4 63,01 121,99 1.4310 44,3 | 75,3 | 42,0 | 15,7
T-18533R 7,5 5 115,59 77,95 1.4310 65,6 | 82,2 | 69,5 | 45,2
T-18558R 9 5 117,41 93,14 1.4310 62,6 | 86,7 | 62,8 | 38,4
T-18554R 9 4 117,41 69,81 1.4310 68,7 | 80,0 | 75,0 | 51,2
T-18583R 11,5 5 119,48 118,43 1.4310 59,6 | 92,6 | 55,5 | 30,7
T-18579R 11,5 4 119,48 88,8 1.4310 64,0 | 85,9 | 65,0 | 41,0
T-18575R 11,5 3 119,48 59,26 1.4310 70,3 | 79,3 | 70,4 | 61,4
T-18654R 6,75 5 212,15 41,39 1.4310 76,2 | 86,7 | 78,0 | 64,1
T-18679R 9,25 5 219,42 56,18 1.4310 89,5 | 94,1 | 90,5 | 84,1
T-18675R 9,25 3,75 219,42 37,48 1.4310 72,9 | 85,7 | 76,7 | 56,1
T-18683R 9,25 6,25 219,42 74,87 1.4310 90,4 | 87,4 | 94,6 | 89,3
T-18704R 11,25 5 223,16 67,97 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18729R 14,25 5 226,96 85,67 1.4310 87,5 | 93,0 | 88,8 | 80,7
T-16704R 7,5 5,6 275,27 37,92 1.4310 65,1 | 81,7 | 68,4 | 45,2
T-16716R 10,4 5,6 285,09 52,07 1.4310 75,9 | 90,3 | 77,4 | 60,0
T-16712R 10,4 4,2 285,09 34,71 1.4310 64,4 | 88,6 | 64,7 | 40,0
T-16720R 10,4 7 285,09 69,43 1.4310 84,1 | 84,4 | 88,1 | 80,0
T-16728R 12,6 5,6 289,84 62,81 1.4310 81,7 | 89,3 | 84,7 | 71,1
T-16724R 12,6 4,2 289,84 41,87 1.4310 68,1 | 87,5 | 69,3 | 47,4
T-18800R 8,9 4,8 429,24 27,25 1.4310 50,4 | 84,4 | 46,0 | 20,8
T-18825R 11,9 4,8 442,58 36,14 1.4310 56,1 | 89,6 | 51,8 | 26,8
T-18829R 11,9 6,4 442,58 54,22 1.4310 63,0 | 83,6 | 65,1 | 40,2
T-18850R 14,4 4,8 449,91 43,54 1.4310 57,6 | 84,1 | 56,8 | 31,8
T-18900R 10 5,4 554,97 24,73 1.4310 45,5 | 83,6 | 38,3 | 14,6
T-18912R 13,5 5,4 572,76 33,09 1.4310 48,2 | 81,8 | 43,8 | 19,0
T-19100R 11 6 798,72 25,73 1.4310 41,6 | 81,2 | 32,9 | 10,6
T-16800R 11,5 6,75 1041,37 22,15 1.4310 36,6 | 75,8 | 27,0 | 7,0
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-18704R

Ursprungsland: DE, German; Schenkelfeder T-18704R
