Schenkelfeder T-16743L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Staffelpreise - Schenkelfeder T-16743L

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Schenkelfeder Kaufen

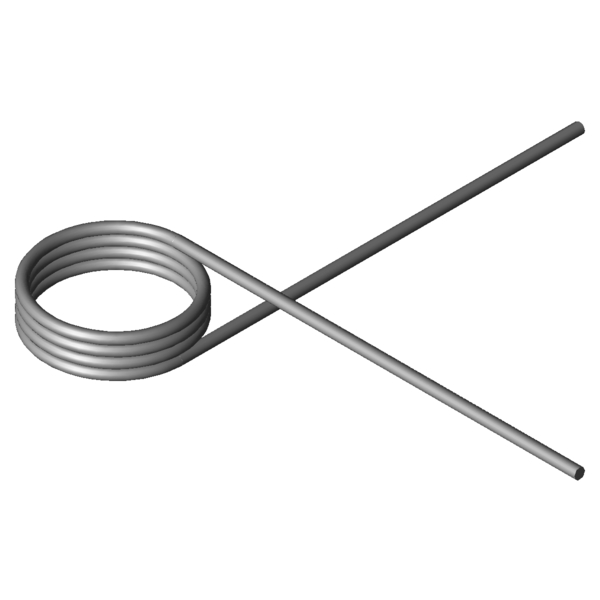

Produktbild Schenkelfeder T-16743L
Produktbild Schenkelfeder T-16743L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16743L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,4 mm Drahtdurchmesser
Di 16,2 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 6,65 mm Länge des Federkörpers
Ls 55 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 65,93 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 295,06 Nmm Größtes Drehmoment der Feder
alphan 100,48 Grad Größter Drehwinkel der Feder
nt 3,75 Stück Anzahl der Windungen
Ddmax 13,7 mm Größter möglicher Dorndurchmesser
Ddmin 8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,4 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 3,8512 g Gewicht des Artikels
Preisgruppe J - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16743L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16743L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16743L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16743L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16743L

Anfrageformular Schenkelfeder T-16743L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Anfrageformular Schenkelfeder T-16743L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16743L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18487L 9,2 7 63,01 236,41 1.4310 36,9 | 69,6 | 31,9 | 9,1
T-18682L 9,25 5,94 219,42 70,18 1.4310 81,5 | 78,6 | 72,1 | 93,9
T-18707L 11,25 5,94 223,16 84,97 1.4310 84,1 | 82,7 | 80,1 | 89,4
T-18732L 14,25 5,94 226,96 107,16 1.4310 82,1 | 88,9 | 85,3 | 72,1
T-18728L 14,25 4,69 226,96 78,57 1.4310 86,2 | 82,6 | 77,6 | 98,4
T-16707L 7,5 6,65 275,27 47,4 1.4310 67,6 | 82,1 | 70,2 | 50,6
T-16719L 10,4 6,65 285,09 65,09 1.4310 78,6 | 88,1 | 80,7 | 67,0
T-16731L 12,6 6,65 289,84 78,51 1.4310 86,8 | 92,6 | 88,2 | 79,5
T-16727L 12,6 5,25 289,84 57,58 1.4310 73,9 | 85,6 | 77,8 | 58,3
T-16743L 16,2 6,65 295,06 100,48 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18828L 11,9 6 442,58 49,7 1.4310 58,3 | 83,7 | 58,1 | 33,0
T-18832L 11,9 7,6 442,58 67,77 1.4310 64,9 | 82,8 | 67,1 | 45,0
T-18853L 14,4 6 449,91 59,89 1.4310 63,5 | 88,9 | 62,6 | 39,1
T-18857L 14,4 7,6 449,91 81,66 1.4310 71,6 | 88,0 | 73,4 | 53,3
T-18878L 18,4 6 457,84 76,18 1.4310 69,2 | 88,6 | 70,1 | 48,9
T-18882L 18,4 7,6 457,84 103,85 1.4310 78,3 | 87,7 | 80,6 | 66,6
T-18903L 10 6,75 554,97 34 1.4310 46,9 | 79,3 | 43,5 | 18,0
T-18915L 13,5 6,75 572,76 45,5 1.4310 52,8 | 86,5 | 48,4 | 23,3
T-18919L 13,5 8,55 572,76 62,05 1.4310 56,0 | 79,6 | 56,6 | 31,8
T-18927L 16 6,75 581,21 53,72 1.4310 57,0 | 91,7 | 52,1 | 27,1
T-18931L 16 8,55 581,21 73,25 1.4310 61,2 | 84,8 | 61,8 | 37,0
T-18939L 20,5 6,75 591,67 68,51 1.4310 59,4 | 85,1 | 59,0 | 34,0
T-19103L 11 7,5 798,72 35,45 1.4310 41,6 | 75,5 | 36,1 | 13,0
T-19128L 15 7,5 825,31 47,84 1.4310 47,5 | 83,8 | 41,7 | 17,0
T-19132L 15 9,5 825,31 65,2 1.4310 50,3 | 77,5 | 50,3 | 23,2
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202089; Schenkelfeder T-16743L

Ursprungsland: DE, German; Schenkelfeder T-16743L
