Schenkelfeder T-18882L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Staffelpreise - Schenkelfeder T-18882L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

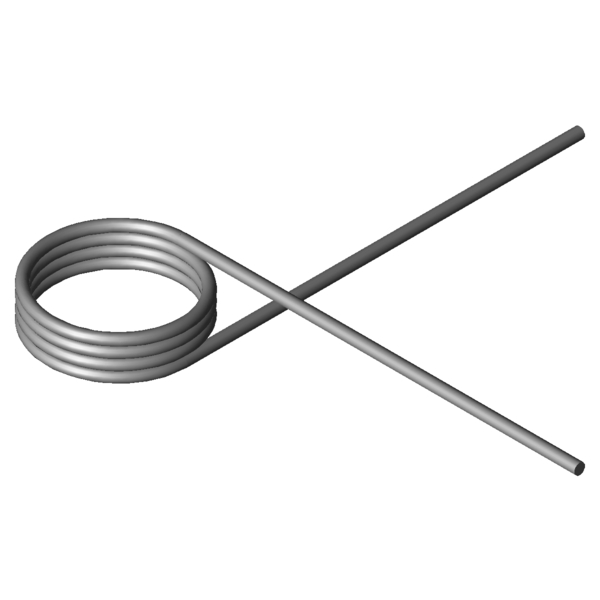

Produktbild Schenkelfeder T-18882L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18882L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1	-	Grad	Drehwinkel vorgespannt
F1	-	N	Kraft der Feder vorgespannt
M1	-	Nmm	Drehmoment der Feder vorgespannt
alpha2	-	Grad	Drehwinkel gespannt
F2	-	N	Kraft der Feder gespannt
M2	-	Nmm	Drehmoment der Feder gespannt
alphah	-	Grad	Arbeitsdrehwinkel
d	1,6	mm	Drahtdurchmesser
Di	18,4	mm	Innerer Windungsdurchmesser
Dd	-	mm	Dorndurchmesser
LsH	-	mm	Schenkellänge des Hebelarmes
LsR	-	mm	Schenkellänge des ruhenden Armes
Lk0	7,6	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH	-	mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	98,7	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	457,84	Nmm	Größtes Drehmoment der Feder
alphan	103,85	Grad	Größter Drehwinkel der Feder
nt	3,75	Stück	Anzahl der Windungen
Ddmax	16,5	mm	Größter möglicher Dorndurchmesser
Ddmin	14,7	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,46	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	5,6367	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18882L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18882L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18882L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18882L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-18882L

Anfrageformular Schenkelfeder T-18882L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Anfrageformular Schenkelfeder T-18882L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18882L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18586L	11,5	8,75	119,48	229,48	1.4310	39,4 \| 70,6 \| 35,7 \| 11,8
T-18732L	14,25	5,94	226,96	107,16	1.4310	66,4 \| 77,9 \| 73,2 \| 48,0
T-16719L	10,4	6,65	285,09	65,09	1.4310	79,7 \| 77,2 \| 62,5 \| 99,3
T-16731L	12,6	6,65	289,84	78,51	1.4310	78,1 \| 81,2 \| 69,5 \| 83,7
T-16743L	16,2	6,65	295,06	100,48	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-16739L	16,2	5,25	295,06	73,69	1.4310	80,0 \| 81,5 \| 67,7 \| 90,8
T-18807L	8,9	7,6	429,24	51,18	1.4310	69,0 \| 82,8 \| 71,5 \| 52,6
T-18832L	11,9	7,6	442,58	67,77	1.4310	78,9 \| 88,2 \| 81,0 \| 67,5
T-18857L	14,4	7,6	449,91	81,66	1.4310	87,1 \| 92,8 \| 88,5 \| 80,0
T-18853L	14,4	6	449,91	59,89	1.4310	74,1 \| 85,7 \| 78,0 \| 58,7
T-18882L	18,4	7,6	457,84	103,85	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18915L	13,5	6,75	572,76	45,5	1.4310	60,2 \| 83,7 \| 61,9 \| 35,0
T-18919L	13,5	8,55	572,76	62,05	1.4310	67,1 \| 83,7 \| 69,8 \| 47,8
T-18927L	16	6,75	581,21	53,72	1.4310	64,7 \| 88,2 \| 65,3 \| 40,7
T-18931L	16	8,55	581,21	73,25	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18939L	20,5	6,75	591,67	68,51	1.4310	70,6 \| 89,2 \| 71,7 \| 51,0
T-18943L	20,5	8,55	591,67	93,43	1.4310	80,8 \| 89,2 \| 83,7 \| 69,6
T-19103L	11	7,5	798,72	35,45	1.4310	48,3 \| 79,5 \| 45,7 \| 19,6
T-19128L	15	7,5	825,31	47,84	1.4310	54,4 \| 86,7 \| 50,8 \| 25,6
T-19132L	15	9,5	825,31	65,2	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-19153L	18	7,5	838,31	57,14	1.4310	59,0 \| 92,2 \| 54,8 \| 30,0
T-19157L	18	9,5	838,31	77,89	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19178L	23	7,5	853,09	72,72	1.4310	61,9 \| 86,2 \| 61,8 \| 37,6
T-19182L	23	9,5	853,09	99,09	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-16803L	11,5	8,44	1041,37	30,45	1.4310	41,4 \| 74,6 \| 36,6 \| 12,9
T-16813L	15,5	8,44	1076,95	40,66	1.4310	46,4 \| 81,8 \| 40,8 \| 16,6

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-18882L

Ursprungsland: DE, German; Schenkelfeder T-18882L
