Schenkelfeder T-18857L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Staffelpreise - Schenkelfeder T-18857L

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

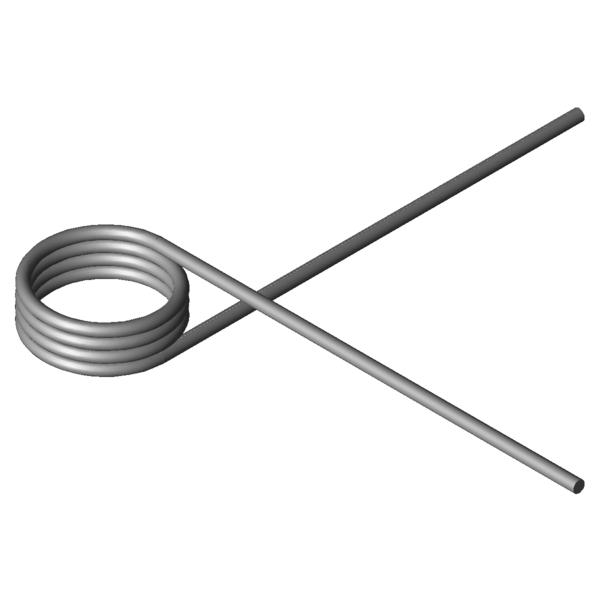

Produktbild Schenkelfeder T-18857L
Produktbild Schenkelfeder T-18857L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18857L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,6 mm Drahtdurchmesser
Di 14,4 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 7,6 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 110,35 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 449,91 Nmm Größtes Drehmoment der Feder
alphan 81,66 Grad Größter Drehwinkel der Feder
nt 3,75 Stück Anzahl der Windungen
Ddmax 13 mm Größter möglicher Dorndurchmesser
Ddmin 11,5 mm Kleinster möglicher Dorndurchmesser
Ditol 0,37 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 4,8899 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18857L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18857L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18857L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18857L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-18857L

Anfrageformular Schenkelfeder T-18857L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Anfrageformular Schenkelfeder T-18857L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18857L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18487L 9,2 7 63,01 236,41 1.4310 32,6 | 68,7 | 24,3 | 4,8
T-18586L 11,5 8,75 119,48 229,48 1.4310 39,0 | 76,4 | 31,1 | 9,5
T-18707L 11,25 5,94 223,16 84,97 1.4310 66,2 | 78,1 | 72,9 | 47,7
T-18732L 14,25 5,94 226,96 107,16 1.4310 62,3 | 85,1 | 63,3 | 38,4
T-18728L 14,25 4,69 226,96 78,57 1.4310 68,5 | 79,6 | 73,3 | 52,4
T-18736L 14,25 10,94 226,96 221,42 1.4310 48,2 | 82,2 | 43,7 | 18,6
T-16719L 10,4 6,65 285,09 65,09 1.4310 77,8 | 82,4 | 71,5 | 79,5
T-16731L 12,6 6,65 289,84 78,51 1.4310 78,3 | 87,5 | 80,3 | 67,0
T-16727L 12,6 5,25 289,84 57,58 1.4310 80,1 | 81,4 | 67,5 | 91,4
T-16743L 16,2 6,65 295,06 100,48 1.4310 71,6 | 88,0 | 73,4 | 53,3
T-16739L 16,2 5,25 295,06 73,69 1.4310 77,5 | 81,8 | 77,9 | 72,7
T-18807L 8,9 7,6 429,24 51,18 1.4310 77,3 | 87,3 | 79,0 | 65,7
T-18832L 11,9 7,6 442,58 67,77 1.4310 89,8 | 94,2 | 90,7 | 84,4
T-18828L 11,9 6 442,58 49,7 1.4310 76,2 | 87,2 | 79,6 | 61,9
T-18857L 14,4 7,6 449,91 81,66 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18882L 18,4 7,6 457,84 103,85 1.4310 87,1 | 92,8 | 88,5 | 80,0
T-18903L 10 6,75 554,97 34 1.4310 59,2 | 82,4 | 61,4 | 33,8
T-18907L 10 8,55 554,97 46,37 1.4310 65,8 | 82,4 | 68,9 | 46,0
T-18915L 13,5 6,75 572,76 45,5 1.4310 67,1 | 90,5 | 67,1 | 43,8
T-18919L 13,5 8,55 572,76 62,05 1.4310 75,8 | 90,5 | 77,3 | 59,7
T-18927L 16 6,75 581,21 53,72 1.4310 70,6 | 89,2 | 71,6 | 50,9
T-18931L 16 8,55 581,21 73,25 1.4310 80,8 | 89,3 | 83,6 | 69,4
T-19103L 11 7,5 798,72 35,45 1.4310 53,1 | 85,0 | 49,9 | 24,5
T-19128L 15 7,5 825,31 47,84 1.4310 60,0 | 91,6 | 56,5 | 31,9
T-19132L 15 9,5 825,31 65,2 1.4310 65,3 | 85,3 | 67,2 | 43,5
T-19153L 18 7,5 838,31 57,14 1.4310 61,9 | 86,2 | 61,8 | 37,6
T-16803L 11,5 8,44 1041,37 30,45 1.4310 45,6 | 80,3 | 40,2 | 16,1
T-16813L 15,5 8,44 1076,95 40,66 1.4310 50,4 | 84,7 | 45,8 | 20,8
T-16823L 18,5 8,44 1094,7 48,31 1.4310 51,4 | 79,7 | 50,1 | 24,3
T-16913L 15,5 10,5 1965,24 31,89 1.4310 38,0 | 74,1 | 31,0 | 8,9
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202089; Schenkelfeder T-18857L

Ursprungsland: DE, German; Schenkelfeder T-18857L
