Schenkelfeder T-16743R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Staffelpreise - Schenkelfeder T-16743R

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Schenkelfeder Kaufen

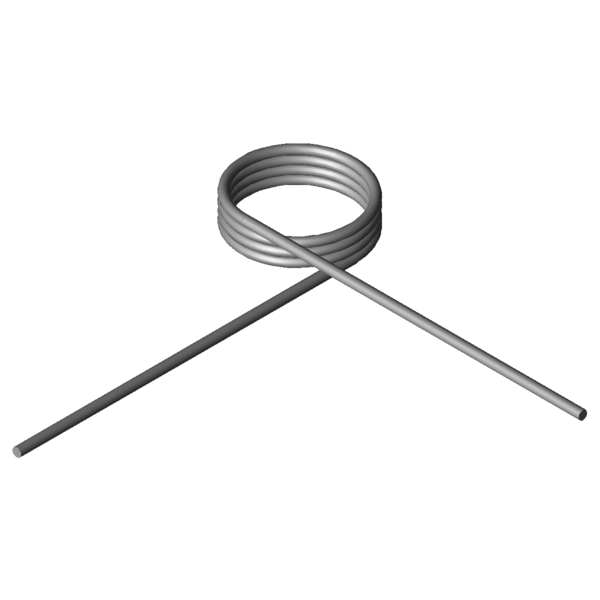

Produktbild Schenkelfeder T-16743R
Produktbild Schenkelfeder T-16743R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16743R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,4 mm Drahtdurchmesser
Di 16,2 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 6,65 mm Länge des Federkörpers
Ls 55 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 65,93 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 295,06 Nmm Größtes Drehmoment der Feder
alphan 100,48 Grad Größter Drehwinkel der Feder
nt 3,75 Stück Anzahl der Windungen
Ddmax 13,7 mm Größter möglicher Dorndurchmesser
Ddmin 8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,4 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 3,8512 g Gewicht des Artikels
Preisgruppe J - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16743R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16743R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16743R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16743R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16743R

Anfrageformular Schenkelfeder T-16743R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Anfrageformular Schenkelfeder T-16743R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16743R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18487R 9,2 7 63,01 236,41 1.4310 36,9 | 69,6 | 31,9 | 9,1
T-18682R 9,25 5,94 219,42 70,18 1.4310 81,5 | 78,6 | 72,1 | 93,9
T-18707R 11,25 5,94 223,16 84,97 1.4310 84,1 | 82,7 | 80,1 | 89,4
T-18732R 14,25 5,94 226,96 107,16 1.4310 82,1 | 88,9 | 85,3 | 72,1
T-18728R 14,25 4,69 226,96 78,57 1.4310 86,2 | 82,6 | 77,6 | 98,4
T-16707R 7,5 6,65 275,27 47,4 1.4310 67,6 | 82,1 | 70,2 | 50,6
T-16719R 10,4 6,65 285,09 65,09 1.4310 78,6 | 88,1 | 80,7 | 67,0
T-16731R 12,6 6,65 289,84 78,51 1.4310 86,8 | 92,6 | 88,2 | 79,5
T-16727R 12,6 5,25 289,84 57,64 1.4310 73,9 | 85,6 | 77,8 | 58,4
T-16743R 16,2 6,65 295,06 100,48 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18828R 11,9 6 442,58 49,7 1.4310 58,3 | 83,7 | 58,1 | 33,0
T-18832R 11,9 7,6 442,58 67,77 1.4310 64,9 | 82,8 | 67,1 | 45,0
T-18853R 14,4 6 449,91 59,89 1.4310 63,5 | 88,9 | 62,6 | 39,1
T-18857R 14,4 7,6 449,91 81,66 1.4310 71,6 | 88,0 | 73,4 | 53,3
T-18878R 18,4 6 457,84 76,18 1.4310 69,2 | 88,6 | 70,1 | 48,9
T-18882R 18,4 7,6 457,84 103,85 1.4310 78,3 | 87,7 | 80,6 | 66,6
T-18903R 10 6,76 554,97 34,04 1.4310 46,9 | 79,3 | 43,5 | 18,0
T-18915R 13,5 6,76 572,76 45,55 1.4310 52,8 | 86,5 | 48,4 | 23,4
T-18919R 13,5 8,55 572,76 62,05 1.4310 56,0 | 79,6 | 56,6 | 31,8
T-18927R 16 6,76 581,21 53,78 1.4310 57,0 | 91,6 | 52,1 | 27,2
T-18931R 16 8,55 581,21 73,25 1.4310 61,2 | 84,8 | 61,8 | 37,0
T-18939R 20,5 6,76 591,67 68,59 1.4310 59,4 | 85,1 | 59,1 | 34,0
T-19103R 11 7,5 798,72 35,45 1.4310 41,6 | 75,5 | 36,1 | 13,0
T-19128R 15 7,5 825,31 47,84 1.4310 47,5 | 83,8 | 41,7 | 17,0
T-19132R 15 9,5 825,31 65,2 1.4310 50,3 | 77,5 | 50,3 | 23,2
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202089; Schenkelfeder T-16743R

Ursprungsland: DE, German; Schenkelfeder T-16743R
