Schenkelfeder T-18882R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Staffelpreise - Schenkelfeder T-18882R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

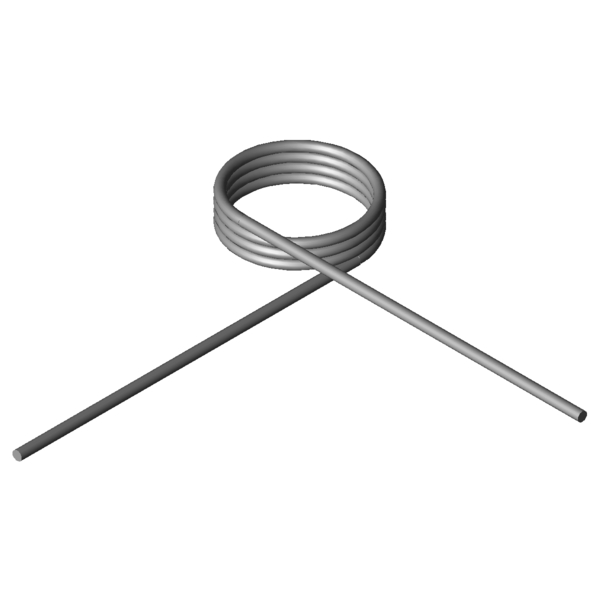

Produktbild Schenkelfeder T-18882R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18882R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,6	mm	Drahtdurchmesser
Di	18,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	7,6	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	98,7	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	457,84	Nmm	Größtes Drehmoment der Feder
alphan	103,85	Grad	Größter Drehwinkel der Feder
nt	3,75	Stück	Anzahl der Windungen
Ddmax	16,5	mm	Größter möglicher Dorndurchmesser
Ddmin	14,7	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,46	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	5,6367	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18882R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18882R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18882R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18882R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-18882R

Anfrageformular Schenkelfeder T-18882R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Anfrageformular Schenkelfeder T-18882R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18882R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18586R	11,5	8,75	119,48	229,48	1.4310	39,4 \| 70,6 \| 35,7 \| 11,8
T-18732R	14,25	5,94	226,96	107,16	1.4310	66,4 \| 77,9 \| 73,2 \| 48,0
T-16719R	10,4	6,65	285,09	65,09	1.4310	79,7 \| 77,2 \| 62,5 \| 99,3
T-16731R	12,6	6,65	289,84	78,51	1.4310	78,1 \| 81,2 \| 69,5 \| 83,7
T-16743R	16,2	6,65	295,06	100,48	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-16739R	16,2	5,25	295,06	73,77	1.4310	80,0 \| 81,5 \| 67,7 \| 90,7
T-18807R	8,9	7,6	429,24	51,18	1.4310	69,0 \| 82,8 \| 71,5 \| 52,6
T-18832R	11,9	7,6	442,58	67,77	1.4310	78,9 \| 88,2 \| 81,0 \| 67,5
T-18857R	14,4	7,6	449,91	81,66	1.4310	87,1 \| 92,8 \| 88,5 \| 80,0
T-18853R	14,4	6	449,91	59,89	1.4310	74,1 \| 85,7 \| 78,0 \| 58,7
T-18882R	18,4	7,6	457,84	103,85	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18915R	13,5	6,76	572,76	45,55	1.4310	60,2 \| 83,7 \| 61,9 \| 35,1
T-18919R	13,5	8,55	572,76	62,05	1.4310	67,1 \| 83,7 \| 69,8 \| 47,8
T-18927R	16	6,76	581,21	53,78	1.4310	64,8 \| 88,3 \| 65,3 \| 40,8
T-18931R	16	8,55	581,21	73,25	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18939R	20,5	6,76	591,67	68,59	1.4310	70,7 \| 89,2 \| 71,7 \| 51,1
T-18943R	20,5	8,55	591,67	93,43	1.4310	80,8 \| 89,2 \| 83,7 \| 69,6
T-19103R	11	7,5	798,72	35,45	1.4310	48,3 \| 79,5 \| 45,7 \| 19,6
T-19128R	15	7,5	825,31	47,84	1.4310	54,4 \| 86,7 \| 50,8 \| 25,6
T-19132R	15	9,5	825,31	65,2	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-19153R	18	7,5	838,31	57,14	1.4310	59,0 \| 92,2 \| 54,8 \| 30,0
T-19157R	18	9,5	838,31	77,89	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19178R	23	7,5	853,09	72,72	1.4310	61,9 \| 86,2 \| 61,8 \| 37,6
T-19182R	23	9,5	853,09	99,09	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-16803R	11,5	8,44	1041,37	30,45	1.4310	41,4 \| 74,6 \| 36,6 \| 12,9
T-16813R	15,5	8,44	1076,95	40,66	1.4310	46,4 \| 81,8 \| 40,8 \| 16,6

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-18882R

Ursprungsland: DE, German; Schenkelfeder T-18882R
