Schenkelfeder T-19182R: Edelstahl Ø 2 x 23 x 70 mm / 270°

Staffelpreise - Schenkelfeder T-19182R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

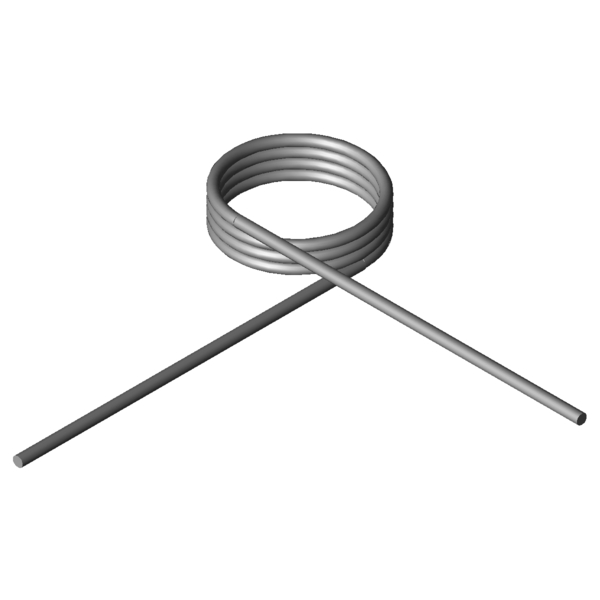

Produktbild Schenkelfeder T-19182R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19182R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1	-	Grad	Drehwinkel vorgespannt
F1	-	N	Kraft der Feder vorgespannt
M1	-	Nmm	Drehmoment der Feder vorgespannt
alpha2	-	Grad	Drehwinkel gespannt
F2	-	N	Kraft der Feder gespannt
M2	-	Nmm	Drehmoment der Feder gespannt
alphah	-	Grad	Arbeitsdrehwinkel
d	2	mm	Drahtdurchmesser
Di	23	mm	Innerer Windungsdurchmesser
Dd	-	mm	Dorndurchmesser
LsH	-	mm	Schenkellänge des Hebelarmes
LsR	-	mm	Schenkellänge des ruhenden Armes
Lk0	9,5	mm	Länge des Federkörpers
Ls	70	mm	Schenkellängen
RH	-	mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	192,78	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	853,09	Nmm	Größtes Drehmoment der Feder
alphan	99,09	Grad	Größter Drehwinkel der Feder
nt	3,75	Stück	Anzahl der Windungen
Ddmax	20,7	mm	Größter möglicher Dorndurchmesser
Ddmin	18,4	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,56	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	10,7615	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19182R: Edelstahl Ø 2 x 23 x 70 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19182R: Edelstahl Ø 2 x 23 x 70 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19182R: Edelstahl Ø 2 x 23 x 70 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19182R: Edelstahl Ø 2 x 23 x 70 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-19182R

Anfrageformular Schenkelfeder T-19182R: Edelstahl Ø 2 x 23 x 70 mm / 270°

Anfrageformular Schenkelfeder T-19182R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19182R: Edelstahl Ø 2 x 23 x 70 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16747R	16,2	12,25	295,06	207,66	1.4310	43,4 \| 72,7 \| 41,2 \| 16,5
T-18857R	14,4	7,6	449,91	81,66	1.4310	68,6 \| 74,2 \| 67,6 \| 64,0
T-18882R	18,4	7,6	457,84	103,85	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-18878R	18,4	6	457,84	76,18	1.4310	69,8 \| 74,4 \| 65,3 \| 69,8
T-18919R	13,5	8,55	572,76	62,05	1.4310	79,2 \| 79,6 \| 64,9 \| 93,3
T-18931R	16	8,55	581,21	73,25	1.4310	82,1 \| 83,2 \| 71,0 \| 92,2
T-18927R	16	6,76	581,21	53,78	1.4310	72,6 \| 76,9 \| 61,2 \| 79,7
T-18943R	20,5	8,55	591,67	93,43	1.4310	81,7 \| 89,7 \| 81,8 \| 73,6
T-18939R	20,5	6,76	591,67	68,59	1.4310	84,2 \| 83,4 \| 69,3 \| 99,8
T-19107R	11	9,5	798,72	48,31	1.4310	68,6 \| 82,6 \| 71,2 \| 52,1
T-19132R	15	9,5	825,31	65,2	1.4310	79,2 \| 88,4 \| 81,3 \| 68,0
T-19128R	15	7,5	825,31	47,84	1.4310	67,9 \| 81,4 \| 72,5 \| 49,9
T-19157R	18	9,5	838,31	77,89	1.4310	87,1 \| 92,8 \| 88,4 \| 80,0
T-19153R	18	7,5	838,31	57,14	1.4310	74,1 \| 85,7 \| 78,0 \| 58,7
T-19182R	23	9,5	853,09	99,09	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16803R	11,5	8,44	1041,37	30,45	1.4310	52,5 \| 75,9 \| 56,3 \| 25,2
T-16813R	15,5	8,44	1076,95	40,66	1.4310	58,1 \| 81,7 \| 60,1 \| 32,5
T-16823R	18,5	8,44	1094,7	48,31	1.4310	62,5 \| 86,1 \| 63,3 \| 38,0
T-16833R	23,5	8,44	1115,14	61,07	1.4310	69,4 \| 91,9 \| 69,1 \| 47,1
T-16837R	23,5	15,19	1115,14	127,7	1.4310	86,2 \| 83,1 \| 77,0 \| 98,6
T-16903R	11,5	10,5	1888,38	23,95	1.4310	38,7 \| 70,6 \| 34,7 \| 10,9
T-16913R	15,5	10,5	1965,24	31,89	1.4310	42,7 \| 76,4 \| 37,8 \| 14,0
T-16923R	19,5	10,5	2014,76	39,84	1.4310	46,8 \| 82,2 \| 41,3 \| 17,0
T-16933R	24	10,5	2052,94	48,79	1.4310	50,6 \| 85,9 \| 45,4 \| 20,5
T-17013R	17	12	2827,78	29,69	1.4310	37,0 \| 71,9 \| 30,1 \| 9,0
T-17023R	22	12	2909,76	38,12	1.4310	41,4 \| 79,1 \| 33,9 \| 11,3
T-17033R	27	12	2964,79	46,55	1.4310	42,3 \| 75,6 \| 37,9 \| 13,5

Anzahl der ähnlichen Metallfedern: 26
