Schenkelfeder T-16923R: Edelstahl Ø 2,8 x 19,5 x 80 mm / 270°

Staffelpreise - Schenkelfeder T-16923R

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Schenkelfeder Kaufen

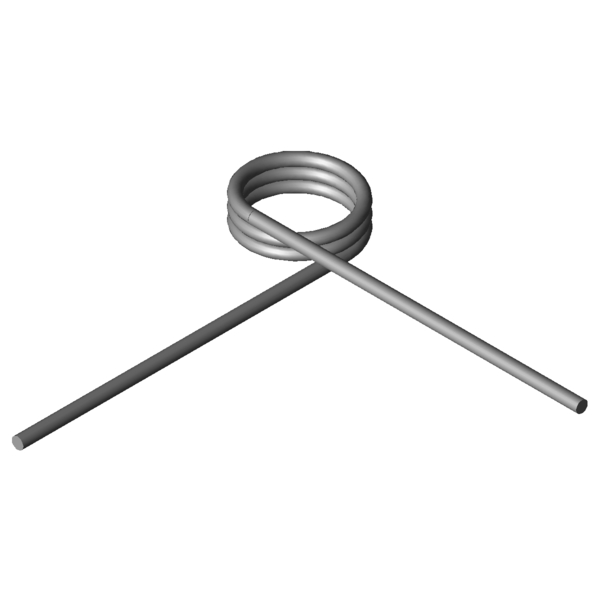

Produktbild Schenkelfeder T-16923R
Produktbild Schenkelfeder T-16923R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16923R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 2,8 mm Drahtdurchmesser
Di 19,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 10,5 mm Länge des Federkörpers
Ls 80 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 713,92 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 2014,76 Nmm Größtes Drehmoment der Feder
alphan 39,84 Grad Größter Drehwinkel der Feder
nt 2,75 Stück Anzahl der Windungen
Ddmax 17 mm Größter möglicher Dorndurchmesser
Ddmin 12 mm Kleinster möglicher Dorndurchmesser
Ditol 0,45 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 17,1197 g Gewicht des Artikels
Preisgruppe M - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16923R: Edelstahl Ø 2,8 x 19,5 x 80 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16923R: Edelstahl Ø 2,8 x 19,5 x 80 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16923R: Edelstahl Ø 2,8 x 19,5 x 80 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16923R: Edelstahl Ø 2,8 x 19,5 x 80 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16923R

Anfrageformular Schenkelfeder T-16923R: Edelstahl Ø 2,8 x 19,5 x 80 mm / 270°

Anfrageformular Schenkelfeder T-16923R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16923R: Edelstahl Ø 2,8 x 19,5 x 80 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18943R 20,5 8,55 591,67 93,43 1.4310 42,9 | 80,3 | 36,0 | 12,5
T-19107R 11 9,5 798,72 48,31 1.4310 55,5 | 72,8 | 61,1 | 32,7
T-19132R 15 9,5 825,31 65,2 1.4310 51,9 | 79,6 | 51,0 | 25,0
T-19128R 15 7,5 825,31 47,84 1.4310 56,5 | 73,3 | 62,1 | 34,1
T-19157R 18 9,5 838,31 77,89 1.4310 50,8 | 84,7 | 46,4 | 21,3
T-19153R 18 7,5 838,31 57,14 1.4310 54,4 | 78,4 | 55,7 | 29,0
T-19182R 23 9,5 853,09 99,09 1.4310 46,8 | 82,2 | 41,3 | 17,0
T-19178R 23 7,5 853,09 72,72 1.4310 49,2 | 75,9 | 48,6 | 23,2
T-16813R 15,5 8,44 1076,95 40,66 1.4310 69,4 | 80,1 | 75,7 | 52,4
T-16823R 18,5 8,44 1094,7 48,31 1.4310 66,1 | 85,2 | 68,4 | 44,8
T-16827R 18,5 15,19 1094,7 101,02 1.4310 49,9 | 81,5 | 46,9 | 21,4
T-16833R 23,5 8,44 1115,14 61,07 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-16903R 11,5 10,5 1888,38 23,95 1.4310 75,8 | 86,3 | 76,9 | 64,1
T-16913R 15,5 10,5 1965,24 31,89 1.4310 88,0 | 93,2 | 88,8 | 82,1
T-16923R 19,5 10,5 2014,76 39,84 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16933R 24 10,5 2052,94 48,79 1.4310 89,0 | 93,8 | 89,9 | 83,2
T-17003R 12,5 12 2709,97 22,12 1.4310 62,0 | 79,7 | 64,9 | 41,3
T-17013R 17 12 2827,78 29,69 1.4310 71,1 | 87,4 | 72,9 | 53,1
T-17023R 22 12 2909,76 38,12 1.4310 78,9 | 87,9 | 82,5 | 66,3
T-17033R 27 12 2964,79 46,55 1.4310 79,5 | 82,4 | 76,8 | 79,4
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202089; Schenkelfeder T-16923R

Ursprungsland: DE, German; Schenkelfeder T-16923R
