Schenkelfeder T-17023R: Edelstahl Ø 3,2 x 22 x 80 mm / 270°

Staffelpreise - Schenkelfeder T-17023R

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Schenkelfeder Kaufen

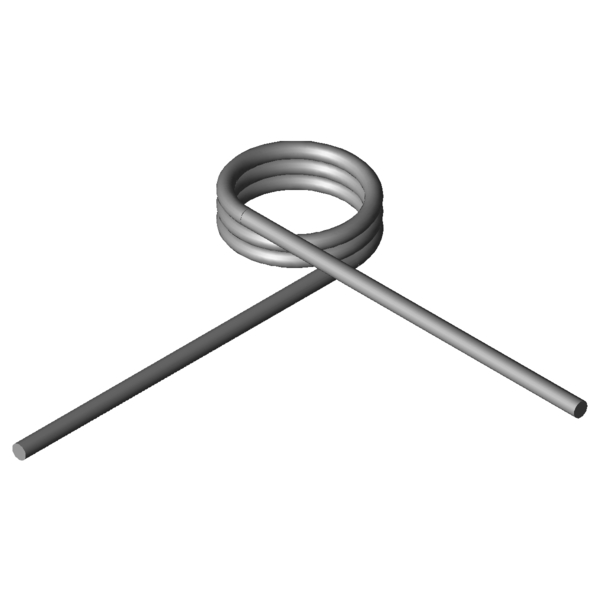

Produktbild Schenkelfeder T-17023R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-17023R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	3,2	mm	Drahtdurchmesser
Di	22	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	12	mm	Länge des Federkörpers
Ls	80	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	1071,69	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	2909,76	Nmm	Größtes Drehmoment der Feder
alphan	38,12	Grad	Größter Drehwinkel der Feder
nt	2,75	Stück	Anzahl der Windungen
Ddmax	19,3	mm	Größter möglicher Dorndurchmesser
Ddmin	13	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,5	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	23,9486	g	Gewicht des Artikels
Preisgruppe	M	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-17023R: Edelstahl Ø 3,2 x 22 x 80 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-17023R: Edelstahl Ø 3,2 x 22 x 80 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-17023R: Edelstahl Ø 3,2 x 22 x 80 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-17023R: Edelstahl Ø 3,2 x 22 x 80 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-17023R

Anfrageformular Schenkelfeder T-17023R: Edelstahl Ø 3,2 x 22 x 80 mm / 270°

Anfrageformular Schenkelfeder T-17023R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-17023R: Edelstahl Ø 3,2 x 22 x 80 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-19182R	23	9,5	853,09	99,09	1.4310	41,4 \| 79,1 \| 33,9 \| 11,3
T-19178R	23	7,5	853,09	72,72	1.4310	43,3 \| 73,6 \| 40,9 \| 15,4
T-19186R	23	17,5	853,09	204,81	1.4310	35,0 \| 75,6 \| 24,0 \| 5,5
T-16817R	15,5	15,19	1076,95	85,01	1.4310	43,6 \| 73,3 \| 40,9 \| 16,6
T-16827R	18,5	15,19	1094,7	101,02	1.4310	43,2 \| 77,8 \| 37,7 \| 14,2
T-16823R	18,5	8,44	1094,7	48,31	1.4310	54,3 \| 74,9 \| 58,3 \| 29,7
T-16837R	23,5	15,19	1115,14	127,7	1.4310	42,2 \| 81,0 \| 34,1 \| 11,4
T-16833R	23,5	8,44	1115,14	61,07	1.4310	50,8 \| 78,1 \| 50,4 \| 23,9
T-19263R	22,5	16,88	1558,44	113,72	1.4310	47,9 \| 82,3 \| 43,5 \| 18,0
T-16913R	15,5	10,5	1965,24	31,89	1.4310	79,4 \| 81,8 \| 75,6 \| 80,7
T-16923R	19,5	10,5	2014,76	39,84	1.4310	78,9 \| 87,9 \| 82,5 \| 66,3
T-16933R	24	10,5	2052,94	48,79	1.4310	72,8 \| 88,9 \| 74,3 \| 55,1
T-17003R	12,5	12	2709,97	22,12	1.4310	74,5 \| 85,6 \| 75,6 \| 62,3
T-17013R	17	12	2827,78	29,69	1.4310	86,7 \| 92,4 \| 87,5 \| 80,1
T-17023R	22	12	2909,76	38,12	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-17033R	27	12	2964,79	46,55	1.4310	89,1 \| 93,8 \| 90,0 \| 83,4
T-19703R	20,5	16,88	7210,54	23,96	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202089; Schenkelfeder T-17023R

Ursprungsland: DE, German; Schenkelfeder T-17023R
