Schenkelfeder T-19263R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Staffelpreise - Schenkelfeder T-19263R

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Schenkelfeder Kaufen

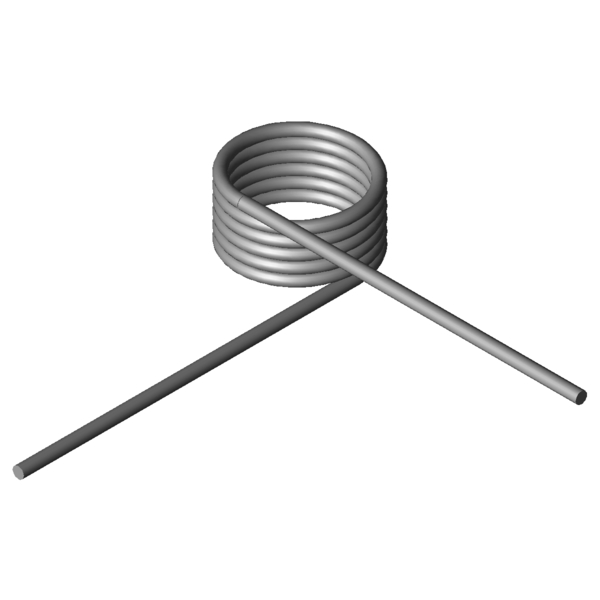

Produktbild Schenkelfeder T-19263R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19263R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,5	mm	Drahtdurchmesser
Di	22,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	16,88	mm	Länge des Federkörpers
Ls	75	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	379,91	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	1558,44	Nmm	Größtes Drehmoment der Feder
alphan	113,72	Grad	Größter Drehwinkel der Feder
nt	5,75	Stück	Anzahl der Windungen
Ddmax	20,2	mm	Größter möglicher Dorndurchmesser
Ddmin	18	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,54	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	23,2794	g	Gewicht des Artikels
Preisgruppe	L	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19263R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19263R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19263R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19263R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-19263R

Anfrageformular Schenkelfeder T-19263R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Anfrageformular Schenkelfeder T-19263R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19263R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18886R	18,4	14	457,84	214,72	1.4310	44,3 \| 76,2 \| 41,2 \| 15,6
T-18923R	13,5	15,75	572,76	128,24	1.4310	56,8 \| 75,1 \| 62,7 \| 32,6
T-18935R	16	15,75	581,21	151,39	1.4310	54,3 \| 78,8 \| 56,2 \| 28,0
T-18947R	20,5	15,75	591,67	193,08	1.4310	52,1 \| 85,5 \| 48,4 \| 22,4
T-19136R	15	17,5	825,31	134,83	1.4310	64,8 \| 81,0 \| 68,7 \| 44,7
T-19161R	18	17,5	838,31	161,03	1.4310	61,9 \| 85,5 \| 62,2 \| 38,0
T-19186R	23	17,5	853,09	204,81	1.4310	59,0 \| 91,4 \| 55,1 \| 30,4
T-19182R	23	9,5	853,09	99,09	1.4310	70,6 \| 78,0 \| 70,9 \| 62,8
T-16817R	15,5	15,19	1076,95	85,01	1.4310	82,4 \| 83,0 \| 71,9 \| 92,4
T-16827R	18,5	15,19	1094,7	101,02	1.4310	82,0 \| 87,4 \| 79,5 \| 79,1
T-16837R	23,5	15,19	1115,14	127,7	1.4310	78,6 \| 91,9 \| 80,3 \| 63,7
T-19223R	13,5	16,88	1481,57	69,25	1.4310	76,2 \| 86,7 \| 78,0 \| 64,1
T-19243R	17,5	16,88	1524,2	89,03	1.4310	86,9 \| 92,6 \| 88,0 \| 80,0
T-19263R	22,5	16,88	1558,44	113,72	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16917R	15,5	18,9	1965,24	66,69	1.4310	66,0 \| 82,5 \| 69,0 \| 46,5
T-16927R	19,5	18,9	2014,76	83,31	1.4310	73,5 \| 88,4 \| 75,3 \| 56,7
T-16937R	24	18,9	2052,94	102,02	1.4310	80,6 \| 90,8 \| 82,8 \| 68,1
T-16933R	24	10,5	2052,94	48,79	1.4310	57,9 \| 81,7 \| 59,4 \| 32,6
T-19323R	16	20,25	2459,2	65,83	1.4310	58,9 \| 79,3 \| 60,6 \| 36,7
T-19343R	21	20,25	2533,79	85,62	1.4310	67,1 \| 86,7 \| 68,4 \| 46,3
T-19363R	26	20,25	2582,84	105,41	1.4310	72,3 \| 84,4 \| 76,5 \| 55,9
T-17027R	22	21,6	2909,76	79,7	1.4310	61,3 \| 84,7 \| 61,8 \| 37,5
T-17023R	22	12	2909,76	38,12	1.4310	47,9 \| 82,3 \| 43,5 \| 18,0
T-17037R	27	21,6	2964,79	97,32	1.4310	64,6 \| 79,9 \| 69,1 \| 45,0
T-17033R	27	12	2964,79	46,55	1.4310	48,6 \| 77,5 \| 46,7 \| 21,5
T-19443R	22,4	24,3	4240,2	74,91	1.4310	51,7 \| 79,5 \| 51,3 \| 24,2
T-19703R	20,5	16,88	7210,54	23,96	1.4310	36,0 \| 82,2 \| 21,3 \| 4,6
T-19712R	25,5	16,88	7413,47	29,56	1.4310	36,7 \| 81,3 \| 23,5 \| 5,5
T-19721R	30,5	16,88	7558,94	35,17	1.4310	36,2 \| 76,4 \| 25,8 \| 6,4

Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-19263R

Ursprungsland: DE, German; Schenkelfeder T-19263R
