Zugfeder Z-121FI Federstahl Ø 1,6 x 15,5 x 43,5 mm / 180°

Staffelpreise - Zugfeder Z-121FI

Bestellmenge Einzelpreis [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Zugfeder Kaufen

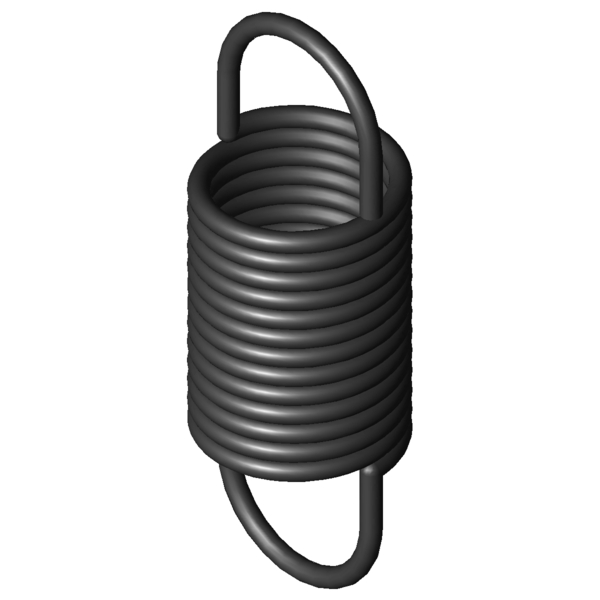

Produktbild Zugfeder Z-121FI
Produktbild Zugfeder Z-121FI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-121FI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 15,5 mm Äußerer Windungsdurchmesser
Dh 18,3 mm Kleinster Hülsendurchmesser
L0 43,5 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 23,2 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 89,87 mm Größte Länge bei statischer Belastung
sn 46,37 mm Größter Federweg bei statischer Belastung
Fn 92,71 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 10,15 mm Abstand der Öseninnkante vom Federkörper
R 1,841 N/mm Federrate
F0 7,331 N Innere Vorspannkraft
Fntol 6,02 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,3 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 22 Grad Toleranz Ösenstellung
Gewicht 10,69 g Gewicht des Artikels
Preisgruppe ZE - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-121FI Federstahl Ø 1,6 x 15,5 x 43,5 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-121FI Federstahl Ø 1,6 x 15,5 x 43,5 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-121FI Federstahl Ø 1,6 x 15,5 x 43,5 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-121FI Federstahl Ø 1,6 x 15,5 x 43,5 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-121FI

Anfrageformular Zugfeder Z-121FI Federstahl Ø 1,6 x 15,5 x 43,5 mm / 180°

Anfrageformular Zugfeder Z-121FI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-121FI Federstahl Ø 1,6 x 15,5 x 43,5 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-121FI EN 10270-1 1,6 15,5 43,5 92,71 89,87 46,37 1,841 100,0 | 100,0 | 100,0 | 100,0
RZ-121FI 1.4310 1,6 15,5 43,5 78,31 89,34 45,84 1,582 92,4 | 100,0 | 91,7 | 85,4
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-100E-12I 14 49 0,284 EN 10270-1 34,48 162,31 113,31 45,6 | 82,6 | 39,1 | 15,2
Z-100E-11I 14 38 0,448 EN 10270-1 34,48 109,83 71,83 52,3 | 82,1 | 50,9 | 24,0
Z-100HI 12 44,3 0,47 EN 10270-1 41,95 127,18 82,88 52,5 | 81,5 | 50,6 | 25,3
Z-105I 13,7 50,5 0,526 EN 10270-1 52,74 143,38 92,88 55,3 | 84,2 | 53,4 | 28,4
Z-101I 17,2 39,8 0,533 EN 10270-1 42,35 114,05 74,25 56,4 | 86,6 | 54,1 | 28,5
Z-115JI 15 55,9 0,635 EN 10270-1 66,08 151,39 95,49 60,6 | 87,4 | 59,9 | 34,6
Z-115F-10I 20 44 0,64 EN 10270-1 49,5 117,73 73,73 59,9 | 88,0 | 58,1 | 33,6
Z-106E-11I 12,7 50,2 0,65 EN 10270-1 56,71 130,31 80,11 59,1 | 82,2 | 59,5 | 35,4
Z-115HI 15 43,3 1,004 EN 10270-1 66,08 103,71 60,41 74,4 | 94,6 | 74,0 | 54,7
Z-104I 13,7 34,2 1,121 EN 10270-1 52,74 77,8 43,6 72,6 | 81,7 | 75,5 | 60,5
Z-119I 17,6 43,8 1,417 EN 10270-1 82,12 97,35 53,55 86,7 | 95,8 | 87,6 | 76,7
Z-115E-10I 11,3 42,1 1,492 EN 10270-1 70,59 85,54 43,44 83,3 | 83,6 | 84,9 | 81,3
Z-115V-20I 15 41,5 1,553 EN 10270-1 79,84 88,77 47,27 90,6 | 95,3 | 92,1 | 84,5
Z-115GI 15 34,9 1,638 EN 10270-1 66,08 71,93 37,03 84,3 | 88,2 | 75,6 | 89,3
Z-121FI 15,5 43,5 1,841 EN 10270-1 92,71 89,87 46,37 100,0 | 100,0 | 100,0 | 100,0
Z-122I 14,1 38,2 2,972 EN 10270-1 101,3 69,66 31,46 78,2 | 92,9 | 79,7 | 62,1
Z-130K-20I 16 45 2,99 EN 10270-1 124,8 83,46 38,46 78,1 | 94,1 | 78,6 | 61,6
Z-136E-10I 18,6 49 3,099 EN 10270-1 144,7 92,21 43,21 74,1 | 84,0 | 78,6 | 59,7
Z-139I 18 48,4 3,46 EN 10270-1 149,2 88,13 39,73 70,8 | 85,3 | 73,9 | 53,2
Z-141FI 16 53 3,832 EN 10270-1 166,7 92,72 39,72 68,2 | 86,3 | 70,6 | 47,6
Z-141E-10I 16 41 6,253 EN 10270-1 166,7 65,35 24,35 57,9 | 90,4 | 54,1 | 29,2
Z-130MI 12 44 6,502 EN 10270-1 162,8 66,93 22,93 56,6 | 88,4 | 53,2 | 28,2
Z-142I 14,5 42,8 7,257 EN 10270-1 182,5 65,66 22,86 55,2 | 90,6 | 50,0 | 25,0
Z-147MI 15 54,4 7,342 EN 10270-1 229,9 82,89 28,49 52,9 | 83,2 | 50,9 | 24,8
Z-147LI 15 41,2 11,979 EN 10270-1 229,9 58,66 17,46 47,4 | 88,1 | 39,0 | 15,2
Z-145I 12 38,3 14,174 EN 10270-1 216,4 52,18 13,88 43,7 | 81,8 | 36,4 | 12,8
Z-160I 15 48,5 17,717 EN 10270-1 324,5 65,16 16,66 42,0 | 83,5 | 32,2 | 10,3
Z-162QI 14 44,2 46,916 EN 10270-1 466,9 53,17 8,97 35,1 | 82,0 | 19,6 | 3,8
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202085; Zugfeder Z-121FI

Ursprungsland: DE, German; Zugfeder Z-121FI
