Zugfeder Z-147LI Federstahl Ø 2,2 x 15 x 41,2 mm / 180°

Staffelpreise - Zugfeder Z-147LI

Bestellmenge Einzelpreis [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4700 EUR
175 0,4700 EUR
250 0,4700 EUR
350 0,4700 EUR
450 0,4700 EUR

Zugfeder Kaufen

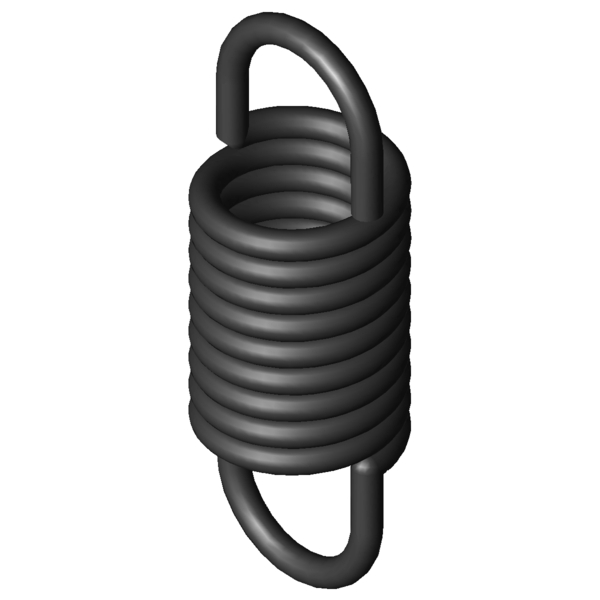

Produktbild Zugfeder Z-147LI
Produktbild Zugfeder Z-147LI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-147LI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dh 18,6 mm Kleinster Hülsendurchmesser
L0 41,2 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 23,1 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 58,66 mm Größte Länge bei statischer Belastung
sn 17,46 mm Größter Federweg bei statischer Belastung
Fn 229,9 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 9,05 mm Abstand der Öseninnkante vom Federkörper
R 11,979 N/mm Federrate
F0 20,81 N Innere Vorspannkraft
Fntol 21,49 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 17 Grad Toleranz Ösenstellung
Gewicht 13,6 g Gewicht des Artikels
Preisgruppe #ZF - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-147LI Federstahl Ø 2,2 x 15 x 41,2 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-147LI Federstahl Ø 2,2 x 15 x 41,2 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-147LI Federstahl Ø 2,2 x 15 x 41,2 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-147LI Federstahl Ø 2,2 x 15 x 41,2 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-147LI

Anfrageformular Zugfeder Z-147LI Federstahl Ø 2,2 x 15 x 41,2 mm / 180°

Anfrageformular Zugfeder Z-147LI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-147LI Federstahl Ø 2,2 x 15 x 41,2 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-147LI EN 10270-1 2,2 15 41,2 229,9 58,66 17,46 11,979 100,0 | 100,0 | 100,0 | 100,0
RZ-147LI 1.4310 2,2 15 41,2 192,2 58,27 17,07 10,288 92,1 | 100,0 | 90,7 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-104I 13,7 34,2 1,121 EN 10270-1 52,74 77,8 43,6 39,2 | 77,1 | 31,5 | 9,2
Z-119I 17,6 43,8 1,417 EN 10270-1 82,12 97,35 53,55 60,9 | 84,5 | 61,7 | 36,5
Z-115E-10I 11,3 42,1 1,492 EN 10270-1 70,59 85,54 43,44 41,7 | 77,4 | 35,4 | 12,3
Z-115V-20I 15 41,5 1,553 EN 10270-1 79,84 88,77 47,27 62,9 | 82,4 | 66,0 | 40,2
Z-115GI 15 34,9 1,638 EN 10270-1 66,08 71,93 37,03 44,8 | 82,8 | 37,9 | 13,6
Z-121FI 15,5 43,5 1,841 EN 10270-1 92,71 89,87 46,37 68,2 | 86,3 | 70,6 | 47,6
Z-122I 14,1 38,2 2,972 EN 10270-1 101,3 69,66 31,46 53,6 | 86,5 | 49,8 | 24,5
Z-130K-20I 16 45 2,99 EN 10270-1 124,8 83,46 38,46 84,9 | 91,6 | 85,8 | 77,3
Z-115V-30I 12 36,5 3,3 EN 10270-1 98,5 64,16 27,66 53,0 | 78,9 | 53,0 | 27,0
Z-124F-01I 12,7 36 4,245 EN 10270-1 111,8 60,37 24,37 58,9 | 81,6 | 60,1 | 34,8
Z-141E-10I 16 41 6,253 EN 10270-1 166,7 65,35 24,35 78,1 | 92,5 | 80,7 | 61,3
Z-130MI 12 44 6,502 EN 10270-1 162,8 66,93 22,93 70,9 | 85,2 | 73,5 | 53,9
Z-142I 14,5 42,8 7,257 EN 10270-1 182,5 65,66 22,86 89,2 | 88,8 | 79,8 | 98,9
Z-147MI 15 54,4 7,342 EN 10270-1 229,9 82,89 28,49 100,0 | 100,0 | 100,0 | 100,0
Z-147LI 15 41,2 11,979 EN 10270-1 229,9 58,66 17,46 77,9 | 91,9 | 80,6 | 61,3
Z-145I 12 38,3 14,174 EN 10270-1 216,4 52,18 13,88 86,4 | 88,0 | 86,8 | 84,5
Z-160I 15 48,5 17,717 EN 10270-1 324,5 65,16 16,66 66,2 | 92,4 | 64,7 | 41,4
Z-147E-02I 10 41,6 21,956 EN 10270-1 252,9 51,77 10,17 71,0 | 85,5 | 74,6 | 53,0
Z-162QI 14 44,2 46,916 EN 10270-1 466,9 53,17 8,97 46,8 | 84,4 | 40,4 | 15,5
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202085; Zugfeder Z-147LI

Ursprungsland: DE, German; Zugfeder Z-147LI
