Zugfeder Z-147MI Federstahl Ø 2,2 x 15 x 54,4 mm / 180°

Staffelpreise - Zugfeder Z-147MI

Bestellmenge Einzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,5300 EUR
175 0,5300 EUR
250 0,5300 EUR
350 0,5300 EUR
450 0,5300 EUR

Zugfeder Kaufen

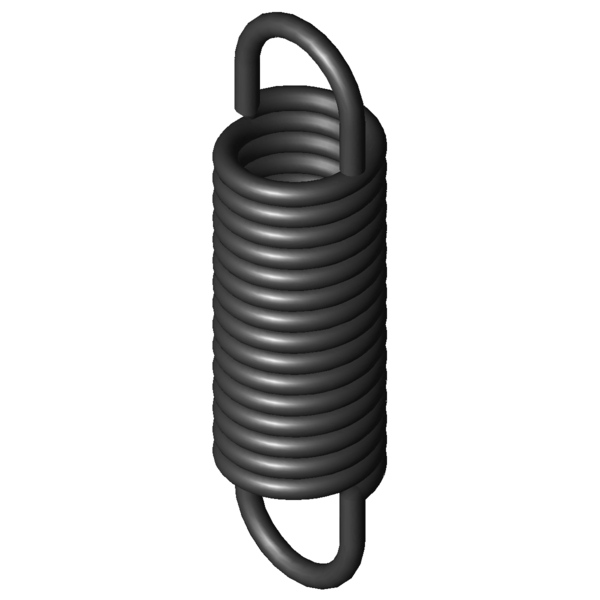

Produktbild Zugfeder Z-147MI
Produktbild Zugfeder Z-147MI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-147MI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dh 18,6 mm Kleinster Hülsendurchmesser
L0 54,4 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 36,3 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 82,89 mm Größte Länge bei statischer Belastung
sn 28,49 mm Größter Federweg bei statischer Belastung
Fn 229,9 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 9,05 mm Abstand der Öseninnkante vom Federkörper
R 7,342 N/mm Federrate
F0 20,81 N Innere Vorspannkraft
Fntol 18,37 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 21 Grad Toleranz Ösenstellung
Gewicht 20,85 g Gewicht des Artikels
Preisgruppe #ZG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-147MI Federstahl Ø 2,2 x 15 x 54,4 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-147MI Federstahl Ø 2,2 x 15 x 54,4 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-147MI Federstahl Ø 2,2 x 15 x 54,4 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-147MI Federstahl Ø 2,2 x 15 x 54,4 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-147MI

Anfrageformular Zugfeder Z-147MI Federstahl Ø 2,2 x 15 x 54,4 mm / 180°

Anfrageformular Zugfeder Z-147MI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-147MI Federstahl Ø 2,2 x 15 x 54,4 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-147MI EN 10270-1 2,2 15 54,4 229,9 82,89 28,49 7,342 100,0 | 100,0 | 100,0 | 100,0
RZ-147MI 1.4310 2,2 15 54,4 192,2 82,25 27,85 6,306 92,1 | 100,0 | 90,7 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115V-21I 15 62,5 0,762 EN 10270-1 79,83 158,78 96,28 42,5 | 85,1 | 32,2 | 10,3
Z-121GI 15,5 66 0,904 EN 10270-1 92,71 160,45 94,45 43,8 | 84,0 | 35,2 | 12,2
Z-115HI 15 43,3 1,004 EN 10270-1 66,08 103,71 60,41 44,2 | 81,1 | 38,0 | 13,6
Z-123I 14,1 59 1,395 EN 10270-1 101,3 126,02 67,02 49,4 | 86,3 | 43,3 | 18,7
Z-115V-20I 15 41,5 1,553 EN 10270-1 79,84 88,77 47,27 50,0 | 81,5 | 47,5 | 20,9
Z-115V-31I 12 57,5 1,62 EN 10270-1 98,5 113,84 56,34 49,8 | 80,9 | 46,7 | 21,7
Z-130K-21I 16 63 1,66 EN 10270-1 124,8 132,23 69,23 52,5 | 87,3 | 47,7 | 22,3
Z-121FI 15,5 43,5 1,841 EN 10270-1 92,71 89,87 46,37 52,9 | 83,2 | 50,9 | 24,8
Z-124F-02I 12,7 52 2,271 EN 10270-1 111,8 97,57 45,57 56,8 | 84,3 | 55,6 | 30,4
Z-126I 11,6 55 2,725 EN 10270-1 121,5 95,99 40,99 60,3 | 83,0 | 61,2 | 36,7
Z-130K-20I 16 45 2,99 EN 10270-1 124,8 83,46 38,46 63,5 | 86,1 | 64,2 | 40,2
Z-141FI 16 53 3,832 EN 10270-1 166,7 92,72 39,72 72,7 | 94,0 | 72,1 | 52,0
Z-143I 14,5 58,8 4,28 EN 10270-1 182,5 97,56 38,76 76,1 | 93,4 | 76,4 | 58,3
Z-142I 14,5 42,8 7,257 EN 10270-1 182,5 65,66 22,86 89,2 | 88,8 | 79,8 | 98,9
Z-147MI 15 54,4 7,342 EN 10270-1 229,9 82,89 28,49 100,0 | 100,0 | 100,0 | 100,0
Z-146I 12 54,8 8,359 EN 10270-1 216,4 78,34 23,54 88,7 | 90,1 | 88,4 | 87,8
Z-157I 18,5 54,1 8,448 EN 10270-1 268,6 83,22 29,12 89,6 | 89,5 | 91,7 | 87,5
Z-147LI 15 41,2 11,979 EN 10270-1 229,9 58,66 17,46 77,9 | 91,9 | 80,6 | 61,3
Z-160I 15 48,5 17,717 EN 10270-1 324,5 65,16 16,66 66,2 | 92,4 | 64,7 | 41,4
Z-162RI 14 61 28,755 EN 10270-1 466,9 75,64 14,64 54,2 | 87,0 | 50,3 | 25,3
Z-162QI 14 44,2 46,916 EN 10270-1 466,9 53,17 8,97 46,8 | 84,4 | 40,4 | 15,5
Z-177QI 18 56,9 60,321 EN 10270-1 739,6 67,97 11,07 42,4 | 80,0 | 35,0 | 12,1
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202085; Zugfeder Z-147MI

Ursprungsland: DE, German; Zugfeder Z-147MI
