resorte de torsión T-19506L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Precios progresivos - resorte de torsión T-19506L

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

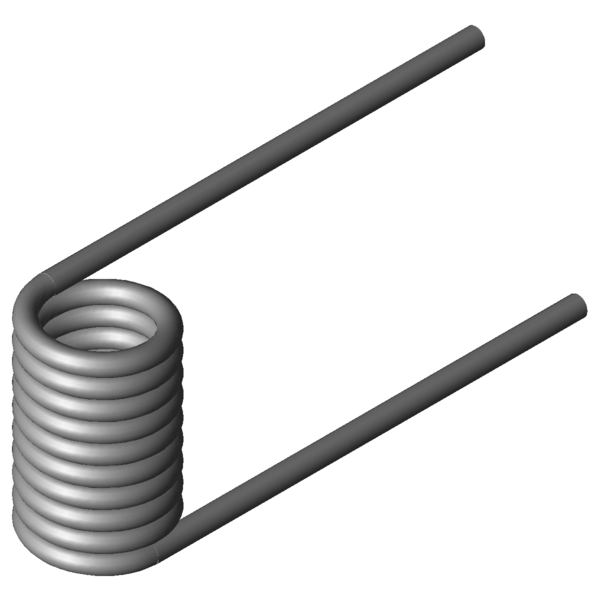

Imagen del producto resorte de torsión T-19506L
Imagen del producto resorte de torsión T-19506L
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19506L

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Izquierda - Bobinado a izquierda o derecha
Posición de la rama sin carga 180 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4 mm Diámetro del hilo
Di 17,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 42 mm Longitud libre
Ls 90 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 1881,58 Nmm (+/-) Tolerance maximum torque
Mn 5491,74 Nmm Momento máximo del muelle
alphan 86,98 grados Rotación máxima del muelle
nt 9,5 Unidades Número de espiras
Ddmax 15,7 mm Diámetro de árbol máximo admisible
Ddmin 14 mm Diametro della spina minore possibile
Ditol 0,43 mm (+/-) tolerance of inner coil diameter
Gew 81,394 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19506L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19506L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19506L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19506L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19506L

Formulario de consulta resorte de torsión T-19506L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Formulario de consulta resorte de torsión T-19506L

Resortes de torsión similares para resorte de torsión T-19506L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-16916L 15,5 15,4 1965,24 52,19 1.4310 57,5 | 65,1 | 47,9 | 59,6
T-16926L 19,5 15,4 2014,76 65,2 1.4310 56,7 | 65,5 | 55,8 | 48,9
T-19306L 12 31,5 2364,22 82,57 1.4310 62,4 | 72,9 | 69,0 | 45,3
T-19326L 16 31,5 2459,2 108,73 1.4310 59,6 | 80,5 | 62,4 | 35,8
T-19322L 16 16,5 2459,2 51,53 1.4310 65,4 | 68,6 | 52,0 | 75,6
T-19346L 21 31,5 2533,79 141,5 1.4310 53,3 | 77,8 | 53,8 | 28,4
T-19366L 26 31,5 2582,84 174,18 1.4310 48,1 | 72,4 | 48,5 | 23,5
T-17016L 17 17,6 2827,78 48,59 1.4310 73,0 | 73,0 | 53,7 | 92,2
T-17012L 17 11,2 2827,78 26,99 1.4310 56,5 | 67,9 | 41,3 | 60,3
T-19406L 12,4 37,8 3909,65 70,3 1.4310 82,6 | 83,6 | 76,0 | 88,1
T-19426L 17,4 37,8 4113,81 96,96 1.4310 80,9 | 93,1 | 82,3 | 67,2
T-19422L 17,4 19,8 4113,81 45,98 1.4310 71,1 | 78,9 | 63,9 | 70,6
T-19446L 22,4 37,8 4240,2 123,72 1.4310 71,4 | 86,0 | 73,8 | 54,3
T-19466L 27,4 37,8 4326,15 150,41 1.4310 65,0 | 81,3 | 68,3 | 45,6
T-19506L 17,5 42 5491,74 86,98 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19526L 22,5 42 5673,53 110,74 1.4310 87,1 | 92,6 | 87,7 | 81,1
T-19522L 22,5 22 5673,53 52,48 1.4310 71,2 | 76,7 | 78,6 | 58,4
T-19546L 27,5 42 5798,12 134,43 1.4310 78,6 | 87,9 | 79,7 | 68,3
T-19741L 20,5 47,25 7210,5 17,43 1.4310 50,4 | 87,7 | 48,1 | 15,3
T-19706L 20,5 24,75 7210,54 39,21 1.4310 57,6 | 77,7 | 60,6 | 34,3
T-19746L 25,5 47,25 7413,5 102,13 1.4310 82,9 | 82,1 | 79,6 | 87,0
T-19811L 20 52,5 9706,06 15,39 1.4310 43,2 | 82,5 | 37,1 | 10,0
T-19807L 20 27,5 9706,06 34,63 1.4310 49,5 | 77,7 | 48,2 | 22,5
T-19803L 20 17,5 9706,06 19,24 1.4310 40,5 | 69,7 | 39,4 | 12,5
Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202089; resorte de torsión T-19506L

País de origen: DE, German; resorte de torsión T-19506L
